Kolory faz w instalacji nie są kwestią gustu, tylko prostym kodem bezpieczeństwa, który ma ułatwić montaż, kontrolę i późniejszy serwis. W tym tekście wyjaśniam, jak rozpoznawać przewód fazowy, neutralny i ochronny, co oznaczają barwy w nowych obwodach oraz dlaczego w starszych instalacjach nie wolno ufać samej izolacji. To temat praktyczny: od jednofazowego gniazda po trójfazowe zasilanie urządzeń, pomyłka potrafi kosztować czas, sprzęt i spokój.
Najważniejsze zasady, które naprawdę mają znaczenie
- W nowych instalacjach przewody fazowe oznacza się najczęściej barwami brązową, czarną i szarą.
- Niebieski jest zarezerwowany dla przewodu neutralnego N, a żółto-zielony dla ochronnego PE.
- W obwodzie jednofazowym zwykle spotkasz jedną żyłę fazową, najczęściej brązową.
- W układzie trójfazowym barwa pomaga odróżnić trzy żyły czynne, ale kolejność faz trzeba potwierdzać w dokumentacji albo pomiarem.
- W starszych instalacjach kolor nie wystarcza do identyfikacji przewodu, więc bez sprawdzenia napięcia i ciągłości łatwo o błąd.

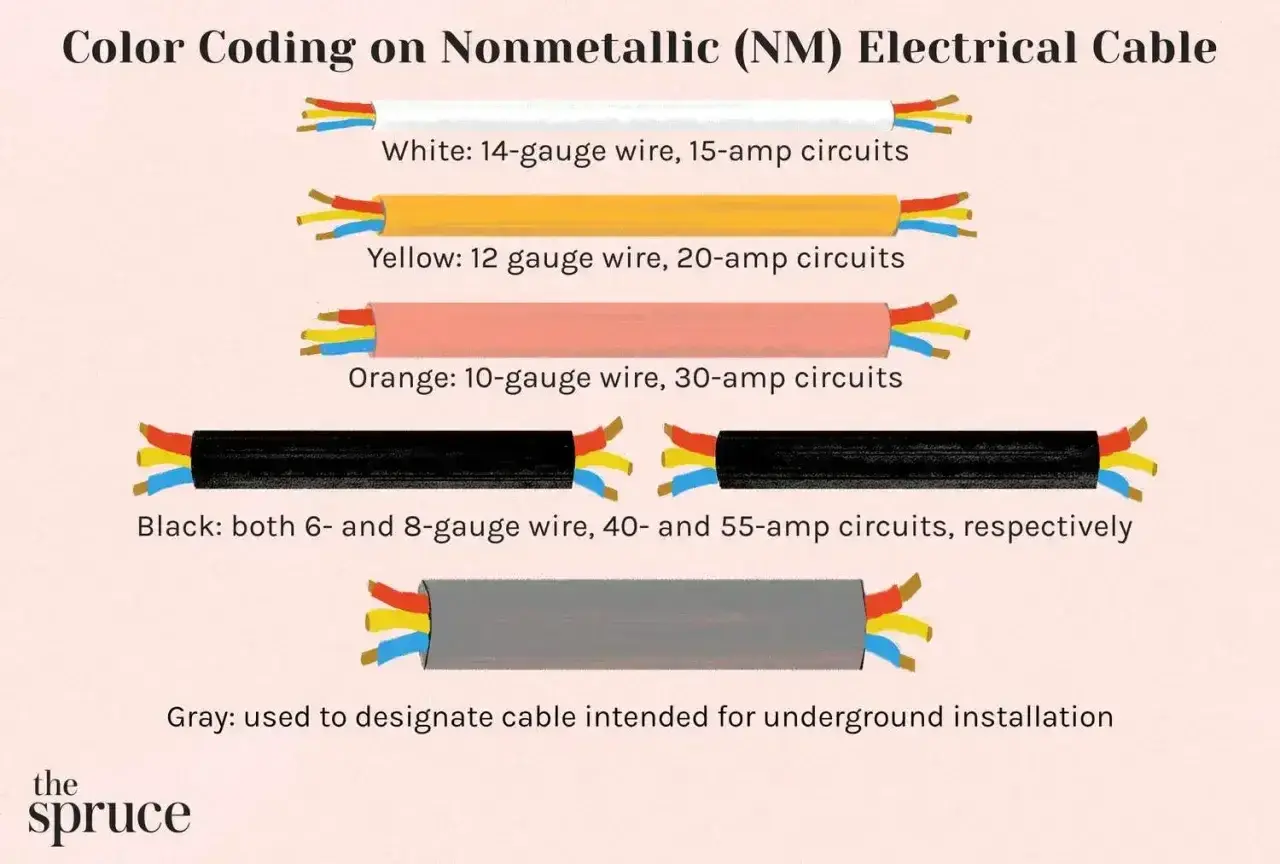

Jak czytać barwy przewodów bez zgadywania
Ja zaczynam od jednej zasady: kolor ma potwierdzać funkcję, a nie ją zastępować. W praktyce oznacza to, że w nowych instalacjach opieram się na harmonizowanych barwach opisanych w normach, a potem i tak sprawdzam obwód pomiarem, bo przeróbki i naprawy potrafią zmienić wszystko. IEC 60445 porządkuje identyfikację żył właśnie po to, żeby ograniczyć niejednoznaczność, a materiał ZPE pokazuje to bardzo czytelnie na domowym przykładzie.
Jeśli patrzysz na kabel, pierwsze pytanie brzmi nie „jaki to kolor”, tylko „jaką funkcję ma ta żyła w tym konkretnym obwodzie”. To podejście oszczędza najwięcej błędów, zwłaszcza gdy instalacja była modernizowana etapami. Właśnie dlatego najpierw rozpisuję sobie funkcję przewodu, a dopiero potem dobieram barwę.
W polskich instalacjach najczęściej przyjmuje się układ zgodny z PN-HD 308 S2:2007: brązowy, czarny i szary dla żył czynnych, niebieski dla neutralnego oraz żółto-zielony dla ochronnego. To praktyczny porządek, który dobrze działa w mieszkaniach, domach i większości nowych rozdzielnic. Z tego miejsca najłatwiej przejść do pytania, który kolor odpowiada za którą funkcję.
Który kolor pełni jaką funkcję
| Barwa | Funkcja | Co to oznacza w praktyce | Na co uważać |
|---|---|---|---|
| Brązowy | Przewód fazowy L | Prowadzi napięcie robocze w obwodzie jednofazowym lub jednej z faz w układzie trójfazowym. | Nie używam go jako neutralnego ani ochronnego. |
| Czarny | Przewód fazowy L | Najczęściej jedna z żył czynnych w kablach wielożyłowych. | W rozdzielnicy warto zachować spójny opis, zamiast polegać wyłącznie na kolorze. |
| Szary | Przewód fazowy L | Trzecia żyła czynna w układach, gdzie potrzebne są trzy fazy. | To nie jest kolor „zapasowy” do innych funkcji. |
| Niebieski | Neutralny N | Zamyka obwód roboczy i w normalnych warunkach nie pełni funkcji ochronnej. | Nie powinien być używany jako faza. |
| Żółto-zielony | Ochronny PE | Służy do ochrony przeciwporażeniowej i odprowadzania prądów awaryjnych. | Nie wolno go wykorzystywać jako żyły roboczej. |
W starszych odcinkach instalacji można jeszcze spotkać żyły czynne w kolorze czerwonym, a czasem oznaczenia, które dziś wyglądają już obco. To nie znaczy, że instalacja jest automatycznie błędna, tylko że trzeba ją czytać ostrożniej. Gdy widzę taki układ, nie zakładam niczego na pamięć. Z tej tabeli wynika też ważna rzecz: barwa pomaga rozpoznać funkcję, ale nie zastępuje sprawdzenia obwodu, szczególnie przy modernizacjach i naprawach.
Jednofazowa i trójfazowa instalacja nie rządzą się tym samym schematem
| Typ instalacji | Typowy układ barw | Co warto zapamiętać |
|---|---|---|
| Jednofazowa 230 V | Jeden przewód fazowy, najczęściej brązowy, do tego niebieski N i żółto-zielony PE. | Tu zwykle problemem nie jest liczba faz, tylko pomylenie N z L albo użycie złej żyły w puszce. |
| Trójfazowa 400 V | Trzy żyły czynne: brązowa, czarna i szara, a jeśli obwód tego wymaga, także niebieski N i żółto-zielony PE. | Najważniejsza staje się konsekwencja opisu L1, L2, L3 oraz kontrola kolejności faz. |
W instalacji jednofazowej nie ma wielkiej filozofii, ale właśnie tu ludzie najczęściej wpadają w rutynę. Widzą brązowy przewód, zakładają „to faza” i kończą temat za wcześnie. W układzie trójfazowym dochodzi jeszcze kolejność faz, czyli następstwo L1, L2 i L3, które ma znaczenie dla kierunku wirowania silników, pomp i niektórych układów HVAC.
Ja nie przywiązuję się ślepo do myśli, że brąz zawsze musi być „pierwszą fazą” w każdym obiekcie. Takie porządkowanie bywa wygodne, ale ważniejsze jest to, żeby w całej instalacji obowiązywała jedna, konsekwentna konwencja opisana w dokumentacji. Jeśli konwencji nie ma, trzeba ją ustalić przed dalszą pracą, bo przy trójfazie chaos szybko wychodzi na wierzch. A to już prowadzi do problemu, który najczęściej psuje pracę przy starszych obwodach.
Dlaczego stare instalacje bywają zdradliwe
W starszych mieszkaniach i domach kolor izolacji bywa tylko przybliżeniem tego, co naprawdę dzieje się w środku. Ktoś mógł wymienić fragment przewodu, dodać nową puszkę, połączyć dwa różne standardy albo zostawić odcinek po poprzedniej modernizacji. W efekcie przewód wygląda „normalnie”, ale jego funkcja nie zgadza się z dzisiejszym układem barw.
Najbardziej zdradliwe są miejsca, których nie widać na pierwszy rzut oka: puszki, rozdzielnice i łączenia pod osprzętem. Tam bardzo łatwo o sytuację, w której przewód neutralny został kiedyś wykorzystany nietypowo, a żyła czynna ma barwę, której nikt już nie opisuje w dokumentacji. Ja w takich przypadkach traktuję kolor jako trop, nie dowód.
Osobną historią jest przewód PEN, czyli żyła łącząca funkcję ochronną i neutralną. W starszych układach wciąż można się z nim spotkać, ale właśnie dlatego trzeba go rozpoznawać świadomie, a nie „na oko”. To jeden z tych przypadków, gdzie sam kolor absolutnie nie wystarcza, bo konsekwencje błędnego założenia mogą być poważniejsze niż zwykła awaria obwodu.
Skoro już wiemy, gdzie najłatwiej o pomyłkę, warto rozpisać typowe błędy, które najczęściej widzę w praktyce. To zwykle szybsza nauka niż sucha teoria.
Najczęstsze błędy przy oznaczaniu i podłączaniu
- Używanie niebieskiego jako fazy - to najgorszy skrót myślowy, bo niebieski powinien kojarzyć się z neutralnym N.
- Wykorzystanie żółto-zielonego do innych zadań - ta barwa jest zarezerwowana dla ochrony i nie powinna pracować jako żyła robocza.
- Zakładanie, że każdy brązowy przewód to zawsze L1 - w różnych obiektach i fragmentach instalacji konwencja może być inna, jeśli nie została dobrze opisana.
- Ignorowanie starych odcinków instalacji - nowa puszka nie naprawia automatycznie starego obwodu, jeśli wcześniej ktoś zrobił prowizoryczne połączenie.
- Brak opisów w rozdzielnicy - po kilku miesiącach nawet dobry elektryk nie pamięta już każdego przejścia przewodów, jeśli nie zostało to oznaczone.
Ja szczególnie nie lubię sytuacji, w której ktoś „ratował się” taśmą izolacyjną i przykleił przypadkową barwę do przewodu tylko po to, żeby pasował do własnej logiki. To daje chwilową wygodę, ale po czasie zamienia instalację w zagadkę. Takie prowizorki warto usuwać od razu, zamiast zostawiać je kolejnej osobie do rozszyfrowania.
Z tych błędów wynika już prosta rzecz: zanim cokolwiek podłączysz, potrzebujesz krótkiej, ale porządnej checklisty. I to jest moment, w którym kolor ma pomóc, a nie prowadzić sam.
Co sprawdzić przed podłączeniem
- Wyłącz zasilanie i zabezpiecz obwód przed przypadkowym załączeniem.
- Sprawdź brak napięcia dwubiegunowym testerem, czyli takim przyrządem, który ocenia obwód między dwoma punktami, a nie tylko „wyczuwa” pole.
- Odszukaj schemat, opis rozdzielnicy albo stare oznaczenia, jeśli instalacja była już przerabiana.
- Ustal, która żyła jest N, która PE, a które przewody są czynne.
- Jeśli pracujesz przy obwodzie trójfazowym, sprawdź kolejność faz, bo od niej zależy poprawna praca silników i niektórych urządzeń technicznych.
- Po zakończeniu pracy opisz obwód tak, by kolejna osoba nie musiała zgadywać, co zostało zrobione.
W praktyce właśnie ten ostatni krok bywa pomijany, a szkoda, bo dobrze opisany obwód oszczędza więcej czasu niż sama szybka naprawa. Ja wolę poświęcić pięć minut na czytelny opis niż wracać do tej samej puszki po pół roku. Przy instalacjach elektrycznych konsekwencja jest zwykle cenniejsza niż pośpiech.
Barwa pomaga, ale dopiero pomiar zamyka temat
Jeśli mam zapamiętać jedną zasadę, wybieram tę: kolor ma prowadzić, ale nie może zastępować sprawdzenia. W nowej instalacji czytelne barwy bardzo pomagają, jednak w remoncie, starym mieszkaniu albo przy zasilaniu trójfazowym zawsze zostawiam sobie miejsce na weryfikację miernikiem i na kontrolę dokumentacji. To właśnie dlatego w elektryce mniej imponuje mnie „szybkie podłączenie”, a bardziej powtarzalny, spokojny porządek pracy.
Jeżeli coś nie zgadza się z logiką obwodu, nie poprawiam tego na ślepo. Zatrzymuję się, sprawdzam oznaczenie, pomiar i przebieg przewodów, bo to jedyny sposób, żeby uniknąć błędów, które potem trudno odkręcić. I właśnie tak najrozsądniej podchodzić do tematu, gdy w grę wchodzą kolory faz: traktować je jako użyteczny kod, ale zawsze potwierdzać go w realnej instalacji.
