To niewielki element półprzewodnikowy, który pozwala sterować prądem przemiennym bez mechanicznego styku, więc sprawdza się w ściemniaczach, regulacji grzałek i prostych napędach. W praktyce ważniejsze od samej nazwy są trzy rzeczy: jak element się wyzwala, kiedy sam się wyłącza i jak dobrać go do konkretnego obciążenia. Poniżej rozkładam to po ludzku, z naciskiem na zastosowania, ograniczenia i błędy, które najczęściej psują działanie całego układu.
Najważniejsze rzeczy, które warto wiedzieć, zanim dobierzesz ten element do układu
- Pracuje z prądem przemiennym i po wyzwoleniu przewodzi do najbliższego przejścia przez zero.
- Najlepiej czuje się w ściemniaczach, regulatorach mocy i prostych układach grzejnych.
- Dobór opiera się nie tylko na prądzie, ale też na napięciu blokowania, prądzie wyzwalania, prądzie podtrzymania i odporności na dv/dt.
- Przy obciążeniach indukcyjnych potrzebujesz większej ostrożności, bo łatwo o ponowne wzbudzenie albo grzanie.
- Jeśli układ ma odcinać także DC albo ma mieć zerowe straty w stanie włączenia, często lepszy będzie przekaźnik lub inna topologia.
Co to za element i dlaczego pracuje z AC
To półprzewodnikowy łącznik z rodziny tyrystorów, który przewodzi w obu kierunkach po podaniu impulsu na bramkę. W uproszczeniu można go traktować jak dwa tyrystory połączone przeciwsobnie, dzięki czemu nadaje się do sterowania obciążeniem zasilanym z sieci 230 V i innych źródeł prądu przemiennego.
Najważniejsza cecha jest prosta: po wyzwoleniu element latchuje, czyli zostaje w stanie przewodzenia nawet wtedy, gdy impuls bramki już zniknie. Jak opisuje onsemi, prąd sterujący można odłączyć, a układ pozostaje włączony aż do spadku prądu poniżej poziomu podtrzymania.
To właśnie dlatego nie jest to dobry wybór do czystego DC. W obwodzie stałoprądowym nie ma naturalnego przejścia przez zero, więc nie ma też prostego momentu, w którym element sam się wyłączy. Z perspektywy praktyki oznacza to tyle: zasilanie AC i sterowanie fazowe to jego naturalne środowisko, a DC zwykle nie.
Żeby dobrze korzystać z takiego łącznika, trzeba jeszcze zrozumieć sam moment wyzwolenia i wyłączenia, bo tam zaczynają się najciekawsze różnice w stosunku do zwykłego przełącznika.
Jak działa w obwodzie i co oznacza wyzwolenie oraz podtrzymanie

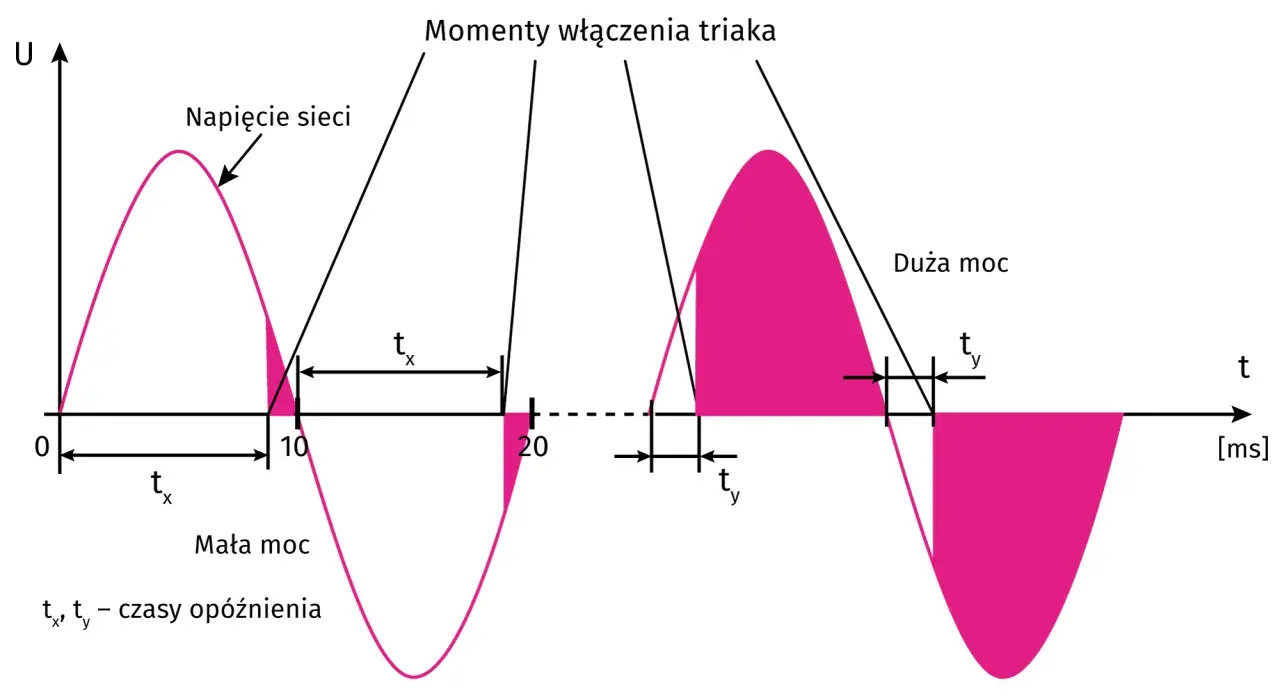

W sieci 230 V/50 Hz pełny okres trwa 20 ms, więc każda połówka sinusoidy ma 10 ms. Jeśli impuls na bramkę pojawi się zaraz po przejściu przez zero, obciążenie dostanie większą część energii. Jeśli pojawi się później, średnia moc spadnie. Tak działa sterowanie kątem załączenia, które jest podstawą ściemniaczy i wielu regulatorów mocy.
Texas Instruments pokazuje to bardzo jasno na przykładzie sterowania silnikiem uniwersalnym: po impulsie bramki element przewodzi do chwili, gdy prąd naturalnie spadnie poniżej progu podtrzymania przy przejściu przez zero. To ważne, bo samo wyzwolenie nie wystarcza jeszcze do stabilnej pracy.
W praktyce trzeba rozróżnić dwa parametry, które początkujący często mylą:
- prąd załączenia (latching current, IL) - minimalny prąd, który musi popłynąć zaraz po zadziałaniu, żeby układ nie zgasł od razu,
- prąd podtrzymania (holding current, IH) - minimalny prąd potrzebny do utrzymania przewodzenia już po zadziałaniu.
To nie są wartości zamienne. Jeśli obciążenie jest zbyt małe, ma zbyt duże spadki chwilowe albo ma charakter pulsujący, element może się zapalić, a potem natychmiast zgasnąć. Właśnie dlatego w układach z LED-ami, małymi transformatorami albo lekkim obciążeniem rezystancyjnym problemy pojawiają się częściej niż w klasycznej grzałce.
Przy obciążeniach indukcyjnych, takich jak silnik albo cewka, prąd i napięcie nie są w fazie. Wtedy wyłączenie bywa opóźnione, a przy niekorzystnym projekcie układ potrafi wzbudzić się ponownie. Od tego już tylko krok do migotania, buczenia albo nieprzyjemnego grzania, więc dobór obciążenia ma tu większe znaczenie, niż wygląda na pierwszy rzut oka.
Ta część pracy prowadzi nas wprost do zastosowań, bo właśnie tam najlepiej widać, gdzie taki element jest świetny, a gdzie szybko zaczyna ograniczać projekt.
Gdzie sprawdza się najlepiej, a gdzie zaczynają się problemy
Najbardziej naturalne zastosowania to te, w których chcesz regulować moc bez ruchomych styków i bez słyszalnego kliknięcia. W praktyce najczęściej spotkasz go w kilku miejscach:
- ściemniacze oświetlenia - zwłaszcza w starszych instalacjach i w kompatybilnych lampach LED,
- regulacja grzałek - piece, lutownice, małe grzejniki, podgrzewacze,
- sterowanie silnikami uniwersalnymi - odkurzacze, miksery, proste elektronarzędzia,
- automatyka domowa i przemysłowa - małe siłowniki, pompy, zawory, gdy obciążenie i sposób pracy są dobrze opisane,
- moduły wykonawcze w urządzeniach AGD - tam liczy się niski koszt, cicha praca i prostota sterowania.
Najlepiej działa tam, gdzie obciążenie jest przewidywalne i pracuje z siecią AC. Gdy w grę wchodzą nowoczesne zasilacze LED, bardzo małe prądy obciążenia albo silnie indukcyjne układy, zaczynają się kompromisy: trzeba dodać układ podtrzymania, snubber, lepsze prowadzenie masy albo po prostu wybrać inne rozwiązanie.
Właśnie dlatego nie lubię na siłę wciskać tego elementu do każdego układu z napięciem sieciowym. Jeśli projekt ma być tani i prosty, bywa świetny. Jeśli ma być bardzo energooszczędny, ma pracować z DC albo ma zapewniać całkowite odcięcie, zwykle nie jest pierwszym wyborem.
Skoro wiemy już, gdzie ma sens, czas przejść do doboru parametrów, bo tutaj najłatwiej o kosztowny błąd zakupowy.
Jak dobrać model do projektu bez zgadywania
W praktyce patrzę przede wszystkim na obciążenie, temperaturę pracy i sposób sterowania bramką. Sam prąd znamionowy na obudowie nie wystarcza, bo w realnym układzie liczą się też przepięcia, udary rozruchowe i charakter obciążenia. STMicroelectronics w swoich materiałach poświęca osobne miejsce prądowi załączenia i podtrzymania, i słusznie - przy małych prądach to one decydują, czy układ w ogóle utrzyma stan przewodzenia.
| Parametr | Co oznacza | Na co patrzę w praktyce |
|---|---|---|
| VDRM / VRRM | Maksymalne powtarzalne napięcie blokowania | Dobieram z wyraźnym zapasem względem sieci i spodziewanych przepięć |
| IT(RMS) | Prąd skuteczny, który element może przewodzić w sposób ciągły | Porównuję go z realnym prądem obciążenia, nie z wartością katalogową „na papierze” |
| ITSM | Prąd udarowy | Ma duże znaczenie przy rozruchu silników, żarówkach i zasilaczach z dużym kondensatorem |
| IGT / VGT | Prąd i napięcie wyzwalania bramki | Sprawdzam zgodność z optotriakiem, mikrokontrolerem i zapasem prądowym sterownika |
| IL / IH | Prąd załączenia i prąd podtrzymania | Kluczowe przy małych obciążeniach, lampach LED i układach o niestabilnym poborze |
| dv/dt i komutacyjne dv/dt | Odporność na fałszywe wyzwolenie i ponowne wzbudzenie przy wyłączaniu | Im bardziej indukcyjny load, tym ostrożniej podchodzę do tej wartości |
| Obudowa i Rth | Możliwość odprowadzenia ciepła | Bez sensownego chłodzenia nawet dobry element przegrzeje się przy dłuższej pracy |
Jeśli sterujesz z mikrokontrolera, nie zakładaj, że sam pin wystarczy. Zwykle potrzebny jest optoizolowany driver, a przy obciążeniach o wyższym zapotrzebowaniu na bramkę trzeba policzyć także prąd LED po stronie sterującej i margines dla temperatury. Tu nie ma miejsca na „zobaczymy, czy ruszy” - przy sieci 230 V ten luz potrafi kosztować więcej niż sam element.
Gdy parametry już się zgadzają, zostaje ważniejsze pytanie: czy to na pewno najlepsze rozwiązanie do danego zadania, czy tylko najprostsze na schemacie.
Kiedy lepszy będzie przekaźnik albo inne rozwiązanie
Najuczciwiej patrzeć na to tak: ten element jest świetny do szybkiego, cichego i taniego sterowania AC, ale nie daje wszystkiego naraz. Jeśli projekt ma zupełnie inne wymagania, lepiej zmienić technologię niż walczyć z ograniczeniami półprzewodnika.
| Rozwiązanie | Mocne strony | Słabe strony | Kiedy je wybrać |
|---|---|---|---|
| Element tyrystorowy do AC | Cichy, tani, szybki, bez zużycia styków | Spadek napięcia, straty ciepła, upływność, tylko AC | Ściemniacze, grzałki, proste regulatory mocy |
| Przekaźnik | Pełne odcięcie, działa z AC i DC, prosty w zrozumieniu | Hałas, wolniejsze przełączanie, zużycie mechaniczne | Gdy potrzebujesz fizycznej separacji i zero leakage |
| MOSFET lub układ MOSFET-owy | Niskie straty, dobra praca z DC, łatwe PWM | Większa złożoność przy AC, inny układ sterowania | Gdy pracujesz z DC, wysoką częstotliwością lub zależy ci na sprawności |
Jeśli chcesz tylko bezszelestnie włączać i regulować moc z sieci, półprzewodnikowy łącznik zwykle wygrywa. Jeśli potrzebujesz pełnego odłączenia albo pracujesz na DC, przekaźnik lub inny stopień mocy bywa po prostu rozsądniejszy. To nie jest kwestia „lepszy-gorszy”, tylko dopasowania do zadania.
Kiedy już wybierzesz technologię, większość problemów wciąż może pojawić się na etapie projektu i montażu. I właśnie tam najczęściej widać różnicę między działającym prototypem a układem, który przeżyje więcej niż jeden wieczór testów.
Najczęstsze błędy, które kończą się migotaniem albo grzaniem
Najwięcej awarii nie bierze się z samej idei układu, tylko z niedoszacowania kilku drobiazgów. W praktyce widzę powtarzające się błędy:
- za mały zapas prądowy przy rozruchu obciążenia,
- brak snubbera albo tłumienia przepięć przy obciążeniu indukcyjnym,
- mylenie optotriaka zero-cross z wersją do sterowania fazowego,
- za słabe chłodzenie i ignorowanie temperatury obudowy,
- próba użycia w układzie DC, choć obciążenie nie daje naturalnego zera prądu,
- zbyt mały prąd obciążenia przy lampach LED, przez co pojawia się migotanie lub samoczynne gaśnięcie.
Do tego dochodzi jeszcze kwestia prowadzenia ścieżek i bezpieczeństwa izolacji. Przy 230 V nie wystarczy, że schemat „działa”. Układ musi też znosić zakłócenia, mieć sensowny odstęp izolacyjny i nie robić niespodzianek przy długich przewodach do obciążenia.
Jeśli chcesz ograniczyć ryzyko, zaczynaj od obciążenia, które znasz, a dopiero potem przechodź do bardziej wymagających przypadków. To najszybsza droga do znalezienia prawdziwego problemu zamiast zgadywania po objawach.
Zanim podasz pełne napięcie, sprawdź te trzy rzeczy
Gdy dobieram taki układ, zwykle zaczynam od krótkiej checklisty. Nie jest efektowna, ale oszczędza najwięcej czasu:
- Sprawdzam rodzaj obciążenia i jego prąd rozruchowy, bo to on najczęściej decyduje o udarze i grzaniu.
- Weryfikuję sposób wyzwalania, czyli czy sterownik daje dość prądu, czy potrzebny jest optoizolator i czy wybrano właściwy typ zapłonu.
- Patrzę na termikę: temperaturę otoczenia, radiatory, obudowę i realny czas pracy pod obciążeniem.
Jeżeli te trzy punkty są pod kontrolą, układ zwykle zachowuje się przewidywalnie. Jeśli któryś z nich jest niepewny, problem prawie zawsze wyjdzie szybciej, niż chciałbyś to zobaczyć w gotowym urządzeniu.
