Najkrótsza droga do diagnozy
- Najpierw sprawdź w telewizorze lub dekoderze, czy wejście antenowe pokazuje siłę i jakość sygnału.
- Oględziny wtyków i kabla ujawniają większość usterek mechanicznych, zwłaszcza luźne złącza i uszkodzenia przy zgięciach.
- Multimetr nie pokazuje siły sygnału radiowego, ale potwierdza ciągłość żyły i zwarcie w przewodzie.
- Prosty tester kabla koncentrycznego kosztuje zwykle około 30-80 zł, multimetr 40-120 zł, a profesjonalny miernik sygnału 600 zł i więcej.
- Jeśli sygnał istnieje, ale obraz się sypie, winne bywa tłumienie, splitter, wzmacniacz albo źle ustawiona antena.
Zacznij od telewizora, bo to najszybszy test
W praktyce zawsze zaczynam od menu telewizora albo dekodera. Szukam informacji typu status, siła sygnału, jakość sygnału lub dane o aktualnym kanale, bo sam komunikat „brak sygnału” mówi za mało. Jeśli odbiornik pokazuje zero, tor antenowy najpewniej nie dostarcza nic użytecznego; jeśli siła jest, ale jakość skacze, sygnał dociera, tylko po drodze coś go psuje.
Ten test ma jeszcze jedną zaletę: od razu wyłapuje banalne pomyłki. Zdarza się, że telewizor stoi na złym źródle wejścia, a użytkownik bierze to za awarię kabla. Ja najpierw sprawdzam, czy wybrano właściwe źródło, a dopiero potem przechodzę do reszty instalacji. Jeśli odbiornik widzi tor, ale obraz nadal nie jest stabilny, wtedy sensownie jest zejść poziom niżej i obejrzeć sam przewód.
Sprawdź kabel i złącza, bo tam najczęściej znika sygnał
W kablach koncentrycznych najwięcej problemów robią nie same metry przewodu, tylko jego końcówki. Luźny wtyk, zgnieciona izolacja, wilgoć w złączu albo żyła centralna dotykająca ekranu potrafią zepsuć odbiór skuteczniej niż dłuższy odcinek kabla. To właśnie tutaj zaczyna się porządna diagnoza kabla antenowego.- Sprawdź, czy wtyk F albo IEC siedzi ciasno i nie wysuwa się przy lekkim poruszeniu.
- Oceń, czy środkowy pin nie jest wygięty, skrócony albo zaśniedziały.
- Obejrzyj kabel przy listwie, meblach, oknie i drzwiach, bo tam najłatwiej o przygniecenie.
- Sprawdź, czy nie ma ostrych załamań i przetarć na izolacji zewnętrznej.
- Jeśli jest splitter, rozgałęźnik albo wzmacniacz, odłącz je po kolei i zobacz, czy objaw się zmienia.
- W instalacjach zbiorczych skontroluj też gniazdo ścienne, bo ono bywa słabszym punktem niż sam przewód.
Najprostszy test, jaki robię po oględzinach, to podłączenie przewodu bezpośrednio do telewizora, bez dodatkowych rozgałęźników i wzmacniaczy. Jeśli obraz wraca, winny jest element po drodze, nie cała instalacja. Jeśli nic się nie zmienia, czas przejść do pomiaru elektrycznego, bo sam wzrok nie zawsze wystarczy.
Zmierz przewód, jeśli chcesz potwierdzić uszkodzenie
Tu łatwo o nieporozumienie: multimetr nie pokaże poziomu sygnału radiowego. Pokaże za to ciągłość żyły, przerwę w przewodzie albo zwarcie między żyłą centralną a ekranem. To nadal bardzo przydatne, bo szybko oddziela kabel sprawny od kabla, który mechanicznie nie ma prawa działać.
| Metoda | Orientacyjny koszt w 2026 | Co pokazuje | Kiedy ma sens |
|---|---|---|---|
| Telewizor lub dekoder | 0 zł | Siłę i jakość sygnału, komunikaty o braku sygnału | Na start, bez żadnych narzędzi |
| Multimetr | 40-120 zł | Ciągłość, przerwę, zwarcie | Gdy chcesz sprawdzić sam kabel i wtyki |
| Tester kabla koncentrycznego | 30-80 zł | Poprawność połączeń i ewentualne przerwy | Przy diagnozie przewodu w ścianie lub pod listwą |
| Profesjonalny miernik sygnału | 600-1500+ zł | Poziom i jakość RF, strojenie anteny | Przy trudnych instalacjach i ustawianiu anteny |

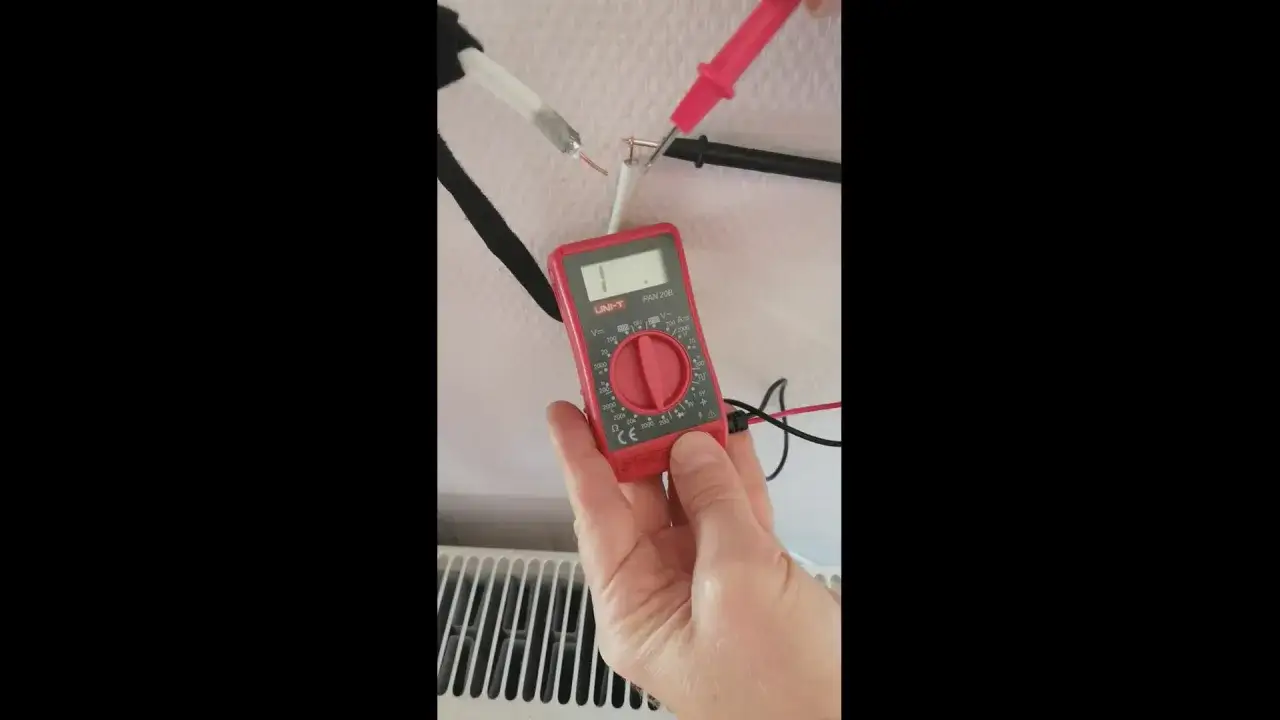

Jeśli chcesz sprawdzić kabel multimetrem, zrób to po odłączeniu go od telewizora, dekodera i zasilacza wzmacniacza. Najpierw badaj żyłę centralną: wynik powinien być bardzo niski, zwykle bliski 0 Ω, albo multimetr powinien zasygnalizować przejście. Potem sprawdź, czy żyła centralna nie ma zwarcia z ekranem. Przejście między tymi elementami oznacza problem, który potrafi całkowicie zabić odbiór.
- Odłącz obie strony kabla i upewnij się, że nie pracuje pod napięciem zasilacza wzmacniacza.
- Sprawdź ciągłość żyły centralnej między jednym a drugim końcem przewodu.
- Sprawdź ekran i brak zwarcia do żyły centralnej.
- Jeśli kabel przechodzi test, a sygnał nadal nie dochodzi, szukaj problemu w antenie, rozgałęźniku, gnieździe albo samym odbiorniku.
Przy cienkich, tanich przewodach i źle zarobionych końcówkach test bardzo często kończy się nie na samym kablu, tylko na wtyku. Dlatego jeśli masz podejrzenie, że problem siedzi przy końcówce, wymiana albo ponowne zaciśnięcie złącza bywa skuteczniejsze niż szukanie winy w całym odcinku. Gdy przewód przechodzi pomiar, ale obraz dalej zanika, zwykle winna jest już jakość sygnału albo element po drodze, a nie sam drut.
Gdy sygnał jest, a obraz dalej się sypie
W telewizji cyfrowej sama siła sygnału nie wystarcza. Liczy się też jakość, czyli to, czy sygnał nie jest zaszumiony, odbity albo zbyt mocno osłabiony. Tłumienie, czyli naturalny spadek poziomu w kablu, rośnie wraz z długością przewodu i liczbą połączeń, więc każda dodatkowa końcówka ma znaczenie.
Jeśli obraz klatkuje albo pojawiają się piksele, patrzę na objawy bardzo praktycznie:
- Jeśli siła jest wysoka, a jakość niska, problemem bywa ustawienie anteny, odbicia od budynków albo zły odcinek kabla.
- Jeśli parametry skaczą, podejrzewam luźny wtyk, wilgoć w złączu, splitter albo wzmacniacz z kiepskim zasilaniem.
- Jeśli nie działa tylko jeden kanał lub jeden multipleks, problem może dotyczyć konkretnego zakresu częstotliwości, a nie całej instalacji.
- Jeśli odbiór pogarsza się po deszczu lub wichurze, pierwszy podejrzany to zewnętrzne złącze albo odcinek kabla narażony na wodę.
Warto też pamiętać, że zbyt mocny wzmacniacz potrafi zaszkodzić tak samo jak za słaby sygnał. Przesterowanie odbiornika objawia się podobnie do zbyt słabej instalacji, więc nie zawsze rozwiązaniem jest „więcej wzmocnienia”. Jeśli po odpięciu wzmacniacza odbiór się poprawia, problem jest prostszy, niż wyglądał na początku.
Jak zawęzić usterkę bez wymiany całej instalacji
Najlepsza diagnostyka to taka, która krok po kroku wycina kolejne elementy instalacji. Ja prowadzę to zawsze w tej samej kolejności, bo w praktyce oszczędza czas i pieniądze.
- Podłącz telewizor możliwie najprościej, bez rozgałęźników i wzmacniaczy.
- Podmień podejrzany przewód na krótki, pewny kabel i porównaj efekt.
- Jeśli instalacja jest schowana w ścianie, testuj odcinki osobno, a nie całość naraz.
- Sprawdź inne urządzenie na tym samym wejściu, żeby wykluczyć awarię telewizora lub dekodera.
- Jeśli prosty, krótki kabel działa, a docelowy układ nie, problem siedzi w gnieździe, osprzęcie albo w stałym odcinku instalacji.
W instalacjach zbiorczych, na dachach i w przewodach ukrytych w ścianie szybciej opłaca się wezwać instalatora niż wymieniać kolejne elementy na ślepo. Jeśli kabel jest sprawny, a sygnał nadal nie dochodzi, źródło problemu zwykle leży wyżej: w antenie, zasilaniu wzmacniacza albo w samej instalacji wspólnej. Taki porządek diagnozy daje najwięcej i kończy temat bez zgadywania.
