Łączenie przewodów antenowych wydaje się prostą czynnością, ale w praktyce liczy się nie tylko to, czy da się je połączyć, lecz także czy sygnał pozostanie stabilny. Najbezpieczniej podejść do tego jak do drobnej naprawy instalacji RF: dobrać właściwe złącze, zachować impedancję 75 Ω i nie robić prowizorek na skrętkę. Poniżej pokazuję, kiedy takie połączenie ma sens, czego potrzebujesz i jak wykonać je tak, żeby nie pogorszyć odbioru.
Najważniejsze zasady, zanim zaczniesz łączyć przewody
- Najlepiej łączyć kable koncentryczne przez złączkę F-F, a nie przez skręcanie żył.
- Oba przewody powinny mieć tę samą impedancję, najczęściej 75 Ω.
- Im mniej połączeń w torze, tym mniejsze ryzyko spadku jakości sygnału.
- Na zewnątrz lepiej sprawdzają się złącza kompresyjne i dodatkowe uszczelnienie.
- Jeśli końcówki nie pasują do siebie, użyj adaptera lub zarób nowe złącza, zamiast robić prowizorkę.
Kiedy łączenie ma sens, a kiedy lepiej wymienić cały odcinek
Ja zaczynam od prostego pytania: czy naprawdę potrzebuję łączenia, czy wystarczy położyć jeden dłuższy kabel. Jeśli to nowa instalacja, jeden ciągły przewód zwykle daje mniej problemów niż dwa odcinki połączone w połowie trasy. Dodatkowe złącze zawsze coś wnosi do toru sygnałowego, nawet jeśli porządne elementy robią to naprawdę delikatnie.
Łączenie ma sens przede wszystkim wtedy, gdy:
- muszę przedłużyć istniejący kabel o kilka metrów,
- naprawiam uszkodzony fragment przewodu,
- przenoszę telewizor, dekoder albo modem i nie chcę kuć ścian,
- w instalacji już jest przygotowane miejsce na przejście lub puszkę serwisową.
Nie polecam łączenia na siłę, jeśli kabel jest stary, spękany albo już teraz sygnał jest na granicy stabilności. W takiej sytuacji lepiej wymienić dłuższy odcinek niż dokładać kolejne punkty strat. To prosta zasada: jedno dobre połączenie jest lepsze niż dwa słabe. Następny krok to wybór metody, która faktycznie sprawdzi się w domu.
Jak połączyć dwa kable antenowe bez strat sygnału

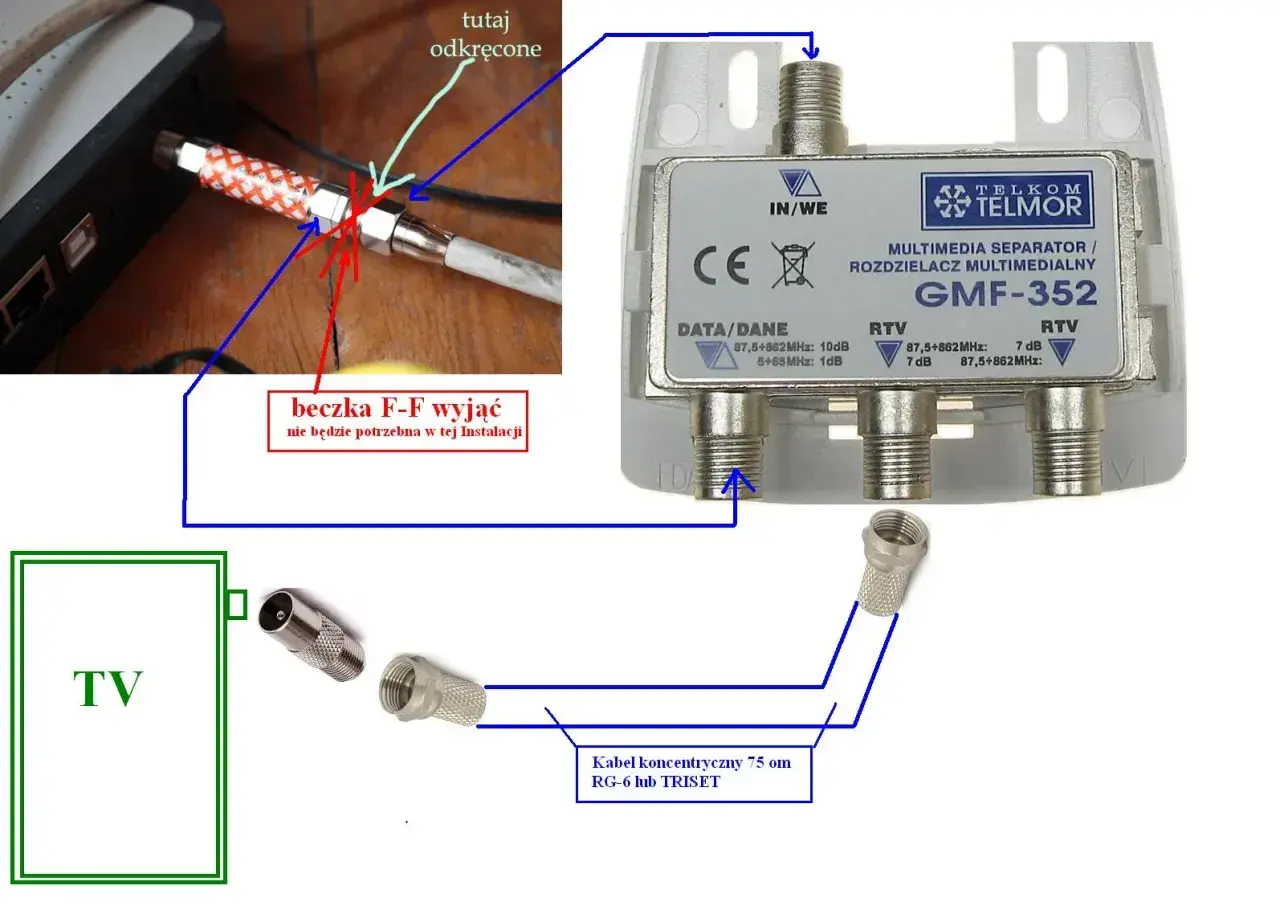

W praktyce najpewniejszym rozwiązaniem jest złączka F-F, czyli popularna „beczka”. Zakręca się do niej dwa przewody zakończone wtykami F i otrzymuje połączenie, które jest przewidywalne, tanie i łatwe do serwisu. To właśnie ten wariant wybieram najczęściej, bo daje najlepszy stosunek prostoty do jakości.
| Metoda | Kiedy ma sens | Plusy | Minusy | Mój werdykt |
|---|---|---|---|---|
| Złączka F-F | Gdy oba kable mają wtyki F | Szybka, tania, standardowa, łatwa do wymiany | Dodaje jedno dodatkowe połączenie | Najlepsza opcja do domu |
| Nowe wtyki F + złączka F-F | Gdy końce trzeba zarobić od nowa | Porządne i estetyczne, dobre na lata | Wymaga obróbki kabla i dokładności | Dobre, jeśli chcesz zrobić to raz i porządnie |
| Adapter F/IEC lub inne przejście | Gdy końcówki są różne | Rozwiązuje problem niepasujących wtyków | Dokłada kolejne przejście i punkt styku | Tylko wtedy, gdy naprawdę jest potrzebny |
| Skręcanie przewodów „na szybko” | Praktycznie nigdy | Brak | Luźne styki, zakłócenia, ryzyko zwarcia | Nie polecam |
Jeśli końce kabla są gołe, nie kombinuję z przypadkowymi przejściówkami. Najpierw zarabiam właściwe wtyki, a dopiero potem łączę przewody. To ważne, bo w kablu koncentrycznym liczy się nie tylko sama żyła, ale też ekranowanie i geometria całego połączenia. Gdy masz już właściwy zestaw, montaż zajmuje kilka minut.
Jak zrobić to krok po kroku
W tej części liczy się dokładność, a nie siła. Kabel antenowy można przygotować szybko, ale trzeba robić to czysto i bez uszkadzania ekranu. W praktyce pracuję według prostego schematu:
- Sprawdź typ kabla. Upewnij się, że to przewód koncentryczny 75 Ω i że końcówki będą pasować do złączek F.
- Odetnij uszkodzony fragment równo. Krzywe cięcie utrudnia montaż i pogarsza docisk złącza.
- Zdejmij izolację zewnętrzną na odpowiednią długość. Nie uszkadzaj oplotu i nie tnij zbyt głęboko.
- Odsłoń dielektryk i żyłę centralną. Żyła ma wejść do wtyku prosto, bez wyginania i bez „walki” z złączem.
- Załóż wtyki F na oba końce. W wersji nakręcanej oplot nie może dotykać żyły centralnej, bo to prosta droga do zwarcia.
- Wkręć oba przewody do złączki F-F. Dokręć ręcznie do wyraźnego oporu, ale bez przesady.
- Sprawdź stabilność odbioru. Jeśli obraz lub sygnał DVB-T zaczyna zanikać przy poruszeniu kablem, coś jest źle zrobione.
Jeśli połączenie ma pracować na zewnątrz, nie zostawiam go bez zabezpieczenia. W praktyce najlepsze efekty daje szczelne złącze kompresyjne oraz dodatkowe uszczelnienie miejsca styku. Woda i wilgoć bardzo szybko psują nawet dobrze zrobioną instalację, więc tu oszczędność zwykle kończy się podwójną robotą. Skoro wiesz już, jak to zmontować, czas dobrać sensowny zestaw elementów.
Jakie złącza i narzędzia warto kupić
Do jednorazowej naprawy nie trzeba od razu kupować profesjonalnego warsztatu. W większości domowych przypadków wystarczy kilka prostych elementów, ale ich jakość ma znaczenie większe, niż się wydaje na pierwszy rzut oka. Najbardziej praktyczny zestaw wygląda tak:
| Element | Do czego służy | Orientacyjny koszt | Kiedy wybrać |
|---|---|---|---|
| Złączka F-F | Łączy dwa przewody zakończone wtykami F | Około 3-7 zł | Gdy chcesz szybko przedłużyć kabel |
| Wtyk F nakręcany | Pozwala zarobić końcówkę na kablu | Około 2-3 zł za sztukę | Do prostych napraw wewnątrz domu |
| Wtyk F kompresyjny | Tworzy trwalsze i szczelniejsze zakończenie | Około 3-5 zł za sztukę | Gdy instalacja ma działać dłużej i pewniej |
| Zaciskarka do złączy | Umożliwia poprawny montaż złączy kompresyjnych | Około 150-160 zł | Gdy robisz kilka instalacji albo chcesz standard warsztatowy |
Jeśli mam wydać mniej, wybieram prostą złączkę F-F i dobre wtyki dopasowane do średnicy kabla. Jeśli mam robić instalację na zewnątrz albo nie chcę wracać do tematu po sezonie, dopłacam do złączy kompresyjnych. Ta różnica cenowa jest niewielka, ale różnica w trwałości bywa już bardzo wyraźna. Tyle o sprzęcie, teraz najważniejsze są błędy, które najczęściej psują efekt.
Błędy, które najczęściej psują odbiór
W antenach nie przegrywa się zwykle przez jedną wielką awarię, tylko przez kilka małych niedociągnięć. Właśnie dlatego zwracam uwagę na rzeczy, które początkujący najczęściej pomijają:
- Oplot dotyka żyły centralnej. To daje zwarcie albo niestabilny sygnał.
- Za dużo zdjętej izolacji. Kabel traci poprawną geometrię i łatwiej łapie zakłócenia.
- Zbyt mocne zgięcie przewodu. Koncentryk nie lubi ostrych łuków ani ciągnięcia pod napięciem.
- Luźne połączenie w złączce. Nawet niewielki luz potrafi powodować chwilowe zaniki obrazu.
- Brak ochrony przed wilgocią. Na zewnątrz to jeden z najczęstszych powodów pogorszenia jakości sygnału po czasie.
- Mieszanie przypadkowych adapterów. Każde dodatkowe przejście to kolejny punkt, który może zawieść.
Jeśli obraz zacina się po deszczu albo przy silnym wietrze, bardzo często winny nie jest sam kabel, tylko właśnie nieszczelne połączenie. W takim przypadku poprawa złącza daje więcej niż wymiana całego odbiornika. To prowadzi do ostatniej ważnej rzeczy: kiedy lepiej nie przedłużać przewodu, tylko poprawić całą trasę.
Kiedy lepiej poprawić instalację niż ją przedłużać
Nie każda sytuacja nadaje się do prostego łączenia. Jeśli sygnał jest już słaby, instalacja ma kilka rozgałęzień albo przewód biegnie przez trudne warunki, dokładanie kolejnego punktu styku bywa po prostu złym pomysłem. Wtedy lepiej spojrzeć szerzej na całą trasę sygnału.
Ja wybieram poprawę instalacji zamiast przedłużania, gdy:
- kabel ma już sporo lat i widać na nim uszkodzenia mechaniczne,
- sygnał jest na granicy, więc każde dodatkowe połączenie ma znaczenie,
- odcinek ma iść na zewnątrz, pod dach albo w miejsce trudno dostępne serwisowo,
- w torze są już rozgałęźniki, gniazda albo wzmacniacze i nie chcę dokładać kolejnych strat.
W takich warunkach lepszy efekt daje czasem wymiana jednego dłuższego przewodu niż dokładanie kolejnej złączki. To nie jest przesada, tylko zwykła oszczędność problemów na później. A jeśli połączenie ma służyć latami, warto postawić na możliwie prostą i szczelną konstrukcję.
Jedno solidne połączenie zwykle bije dwa prowizoryczne
Gdybym miał sprowadzić cały temat do jednej praktycznej zasady, brzmiałaby ona tak: łącz tylko to, co musisz, i rób to na porządnych złączach F. W domowej instalacji antenowej nie potrzebujesz cudów technicznych, tylko poprawnego połączenia, które nie rozjedzie sygnału po pierwszej zmianie pogody.
Najlepszy układ dla większości użytkowników to dobry kabel koncentryczny 75 Ω, dwa pasujące wtyki F i jedna porządna złączka F-F. Jeśli instalacja jest zewnętrzna, dochodzi jeszcze szczelność, bo wilgoć bardzo szybko ujawnia wszystkie oszczędności. Po montażu sprawdź kilka kanałów, porusz delikatnie przewodem przy złączu i obserwuj, czy nic nie zanika. Jeśli odbiór pozostaje stabilny, masz zrobione połączenie, które naprawdę ma sens.
