Poprawnie zakończony kabel antenowy decyduje o tym, czy instalacja RTV działa stabilnie, czy zaczyna gubić sygnał przy każdym drobnym ruchu przewodu. W praktyce liczy się nie tylko sam wtyk F, ale też dobór końcówki do średnicy kabla, równe zdjęcie izolacji i zabezpieczenie ekranu przed zwarciem. Poniżej pokazuję prosty sposób pracy, różnice między typami złączy i błędy, które najczęściej psują odbiór.
Najważniejsze rzeczy do zrobienia przed podłączeniem kabla
- Dobierz złącze F do średnicy kabla, bo RG6, RG59 i cienkie przewody nie zawsze pasują do tego samego wtyku.
- Przytnij kabel prosto i zdejmij izolację zgodnie z wymiarem złącza, najczęściej około 6-7 mm.
- Oplot nie może dotykać żyły głównej, bo to najkrótsza droga do zwarcia i zaniku sygnału.
- Do montażu zewnętrznego lepiej sprawdza się złącze kompresyjne niż tani wtyk skręcany.
- Po montażu zrób szybki test ciągłości i delikatnie pociągnij przewód, żeby sprawdzić trzymanie końcówki.
Dlaczego jakość zakończenia kabla ma znaczenie

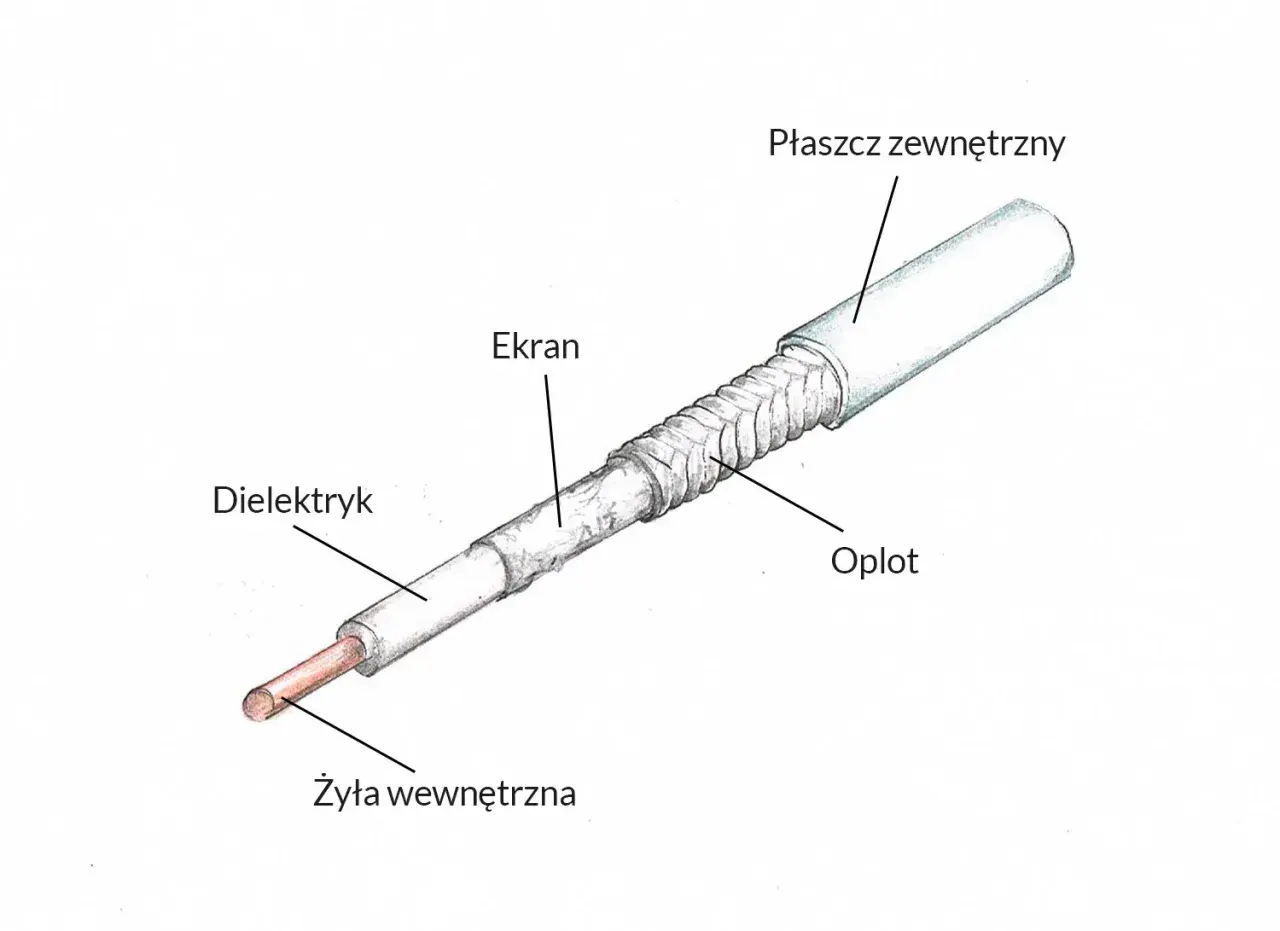

W kablu koncentrycznym sygnał płynie wewnętrzną żyłą, a ekran ma go chronić przed zakłóceniami. Gdy ekran jest źle odgięty, żyła wystaje za bardzo albo wtyk jest niedopasowany do średnicy przewodu, cały układ przestaje trzymać parametry 75 Ω, czyli właściwej impedancji toru antenowego.
Ja zawsze patrzę na to bardzo praktycznie: jeśli końcówka jest zrobiona byle jak, objawy zwykle pojawiają się dopiero później. Raz działa, raz nie, przy mocniejszym wietrze obraz się sypie, a po deszczu sygnał potrafi zniknąć całkiem. Kiedy rozumiesz, skąd biorą się te problemy, łatwiej dobrać właściwe narzędzia i osprzęt.
Właśnie od tego zaczynam w praktyce, bo bez dobrego przygotowania sam montaż niewiele pomoże.
Co przygotować przed montażem
Przy jednym zakończeniu da się pracować nawet skromnym zestawem, ale przy kilku kablach od razu widać różnicę między przypadkowym cięciem a powtarzalnym przygotowaniem. Ja trzymam pod ręką kilka prostych rzeczy i nie komplikuję tego bardziej, niż trzeba.
| Co przygotować | Po co | Na co patrzę | Orientacyjny koszt |
|---|---|---|---|
| Ściągacz do kabli koncentrycznych | Równe zdjęcie płaszcza i dielektryka | Model do RG6/RG59, najlepiej z regulacją | 27-53 zł |
| Nożyk lub obcinaczki | Proste cięcie końcówki | Ostrze ma nie strzępić oplotu | 10-30 zł |
| Wtyk F | Zakończenie kabla | Średnica zgodna z przewodem, zwykle 5,0-7,0 mm | 0,5-3 zł/szt. |
| Zaciskarka lub narzędzie do kompresji | Trwałe zamocowanie | Potrzebne przy złączach kompresyjnych | 30-100 zł |
| Multimetr | Szybki test zwarcia | Najprostszy model z testem ciągłości | 20-80 zł |
Jeśli chodzi o koszt samej końcówki, najtańsze wtyki skręcane są wyraźnie tańsze od kompresyjnych, ale to nie znaczy, że zawsze warto po nie sięgać. Przy kilku kablach budżet na podstawowe narzędzia najczęściej zamyka się w kilkudziesięciu złotych, a przy porządnym zestawie do pracy rośnie do około 100-150 zł.
Kiedy masz już zestaw na stole, czas zdecydować, który typ końcówki naprawdę ma sens.
Który wtyk F wybrać do swojego kabla
To ważniejszy wybór, niż wielu osobom się wydaje. W praktyce nie chodzi tylko o cenę, ale o to, gdzie kabel będzie pracował, jak gruby jest przewód i czy końcówka ma wytrzymać lata na zewnątrz, czy tylko kilka miesięcy w pokoju z telewizorem.
| Typ złącza | Kiedy ma sens | Plusy | Minusy |
|---|---|---|---|
| Nakręcany lub twist-on | Szybka naprawa, prosta instalacja domowa | Bez narzędzi, tani, szybki montaż | Słabsza odporność na warunki zewnętrzne i pociąganie kabla |
| Skręcany | Budżetowe połączenia wewnątrz budynku | Niska cena, prosty montaż | Mniej pewne trzymanie niż w złączach profesjonalnych |
| Kompresyjny | Instalacje zewnętrzne, dłuższe trasy, SAT i antena DVB-T | Najlepsze trzymanie, lepsza szczelność, dobra odporność na korozję | Wymaga odpowiedniego narzędzia |
| Samokompresyjny | Gdy chcesz lepszego efektu bez pełnej zaciskarki | Łatwiejszy montaż niż klasyczna kompresja | Musi idealnie pasować do średnicy kabla |
Do większości domowych instalacji w Polsce najczęściej trafia kabel RG6, bo daje bezpieczny kompromis między elastycznością a parametrami. Cienki RG59 też bywa używany, ale raczej przy krótszych odcinkach. W praktyce sprawdzam średnicę zewnętrzną kabla i dopiero pod nią dobieram wtyk, bo na opakowaniu zwykle znajdziesz oznaczenia typu 5,0 mm, 5,5 mm, 6,5 mm, 6,8 mm albo 7,0 mm.
Jeżeli końcówka ma pracować na zewnątrz, ja praktycznie zawsze wybieram kompresję z uszczelką. Różnica w cenie jest niewielka, a różnica w trwałości po pierwszej zimie potrafi być bardzo duża. Dopiero wtedy warto przejść do samego montażu.
Jak zarobić przewód antenowy bez psucia sygnału
Najlepiej działa tu spokojna, powtarzalna kolejność. Nie ma sensu szarpać kabli ani „dopasowywać” końcówki na siłę, bo w instalacji koncentrycznej każdy milimetr ma znaczenie.
- Odetnij końcówkę kabla prostopadle, żeby przewód nie był spłaszczony ani strzępiony.

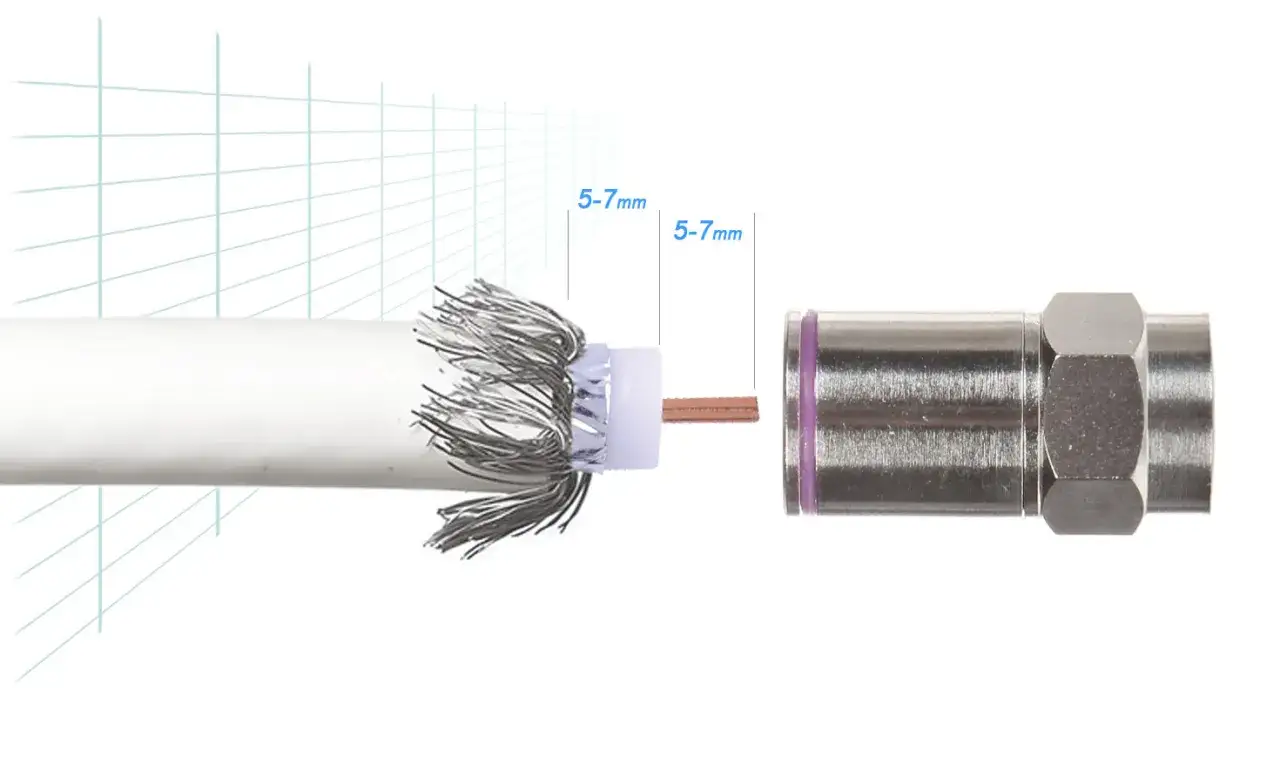

- Zdejmij płaszcz i dielektryk zgodnie z instrukcją złącza. Przy wielu wtykach F do RG6 spotyka się układ 6,5/6,5 mm, czyli dwa odcinki po około 6,5 mm.
- Odchyl oplot do tyłu i usuń luźne druciki. Ekran ma być równy, a nie poszarpany.
- Jeśli w kablu jest folia ekranująca, ułóż ją tak, jak przewiduje dany wtyk. Nie może dotykać żyły głównej.
- Wsuń złącze do oporu. Centralna żyła powinna wystawać minimalnie, zwykle 1-2 mm.
- Dokręć, zaciśnij albo skompresuj wtyk zgodnie z jego typem. Tu nie ma uniwersalnej siły, jest tylko właściwe dopasowanie do konstrukcji złącza.
- Na końcu pociągnij lekko za kabel i obejrzyj czoło wtyku. Jeśli żyła jest krzywa, za długa albo ekran wystaje w złym miejscu, lepiej poprawić to od razu.
Przy złączach skręcanych najczęściej robię jeszcze jeden szybki test: czy wtyk da się obracać bez wyraźnego oporu po założeniu. Jeśli tak, to zwykle znak, że kabel ma złą średnicę albo końcówka nie weszła do końca. Gdy wszystko jest dobrze spasowane, montaż idzie gładko i nie trzeba później wracać do poprawiania.
Jeśli wszystko złożyło się poprawnie, najczęściej problemem nie jest sam montaż, tylko drobiazg po drodze.
Najczęstsze błędy, które widać od razu na obrazie
W praktyce większość awarii po wymianie końcówki wynika z tych samych, powtarzalnych pomyłek. Dobra wiadomość jest taka, że da się je szybko rozpoznać, zanim zacznie się szukać winy w antenie, wzmacniaczu albo dekoderze.
- Za długie zdjęcie izolacji. Oplot zaczyna się rozchodzić, a żyła robi się zbyt odsłonięta.
- Oplot dotyka żyły głównej. To klasyczne zwarcie, które kończy się brakiem sygnału albo jego dużą niestabilnością.
- Za krótko wysunięta żyła. Złącze niby siedzi, ale kontakt jest słaby i przerywa przy poruszeniu kablem.
- Niedopasowana średnica wtyku. Złącze obraca się, zsuwa albo po prostu nie trzyma kabla tak, jak powinno.
- Brak uszczelnienia na zewnątrz. Po deszczu i mrozie w środku pojawia się wilgoć, a potem korozja.
Ja patrzę na to jeszcze prościej: jeśli sygnał działa w salonie, a zaczyna wariować po wyjściu na balkon lub po pierwszym deszczu, winny jest zwykle właśnie konektor, a nie sam telewizor. W instalacjach zewnętrznych szczególnie nie ufam połączeniom zrobionym „na szybko”, bo tam każdy luz wychodzi po czasie. Zostaje więc krótki test, który od razu pokazuje, czy końcówka jest gotowa.
Jak domknąć montaż, żeby nie wracać do kabla po tygodniu
Po złożeniu instalacji robię dwa szybkie sprawdzenia. Najpierw patrzę, czy między żyłą a ekranem nie ma zwarcia, najlepiej prostym multimetrem ustawionym na test ciągłości. Potem delikatnie poruszam przewodem przy dekoderze, telewizorze i przy samym wejściu antenowym, bo to właśnie tam najłatwiej wychodzą luzy.
Jeśli kabel ma iść na zewnątrz, końcówkę warto zabezpieczyć taśmą samowulkanizującą albo innym szczelnym materiałem do instalacji. Przy dłuższych odcinkach i rozgałęzieniach nie oszczędzam też na samym kablu, bo słabe ekranowanie jednej końcówki potrafi zepsuć sens całej reszty. W praktyce najlepiej sprawdza się połączenie: dobry przewód, dopasowany wtyk i porządne dociśnięcie bez improwizacji.
Jeśli masz pod ręką tylko podstawowe narzędzia, da się zrobić solidne zakończenie bez warsztatu instalatora. Klucz jest prosty: właściwy wtyk, równe cięcie, brak zwarcia i odrobina cierpliwości przy pierwszym montażu.
