Sprawdzenie kabla antenowego miernikiem to najszybszy sposób, żeby oddzielić uszkodzony przewód od problemu po stronie złącza, rozgałęźnika albo samego odbiornika. Pokażę, jak sprawdzić kabel antenowy miernikiem, jak interpretować wynik ciągłości i gdzie kończy się sens zwykłego multimetru, a zaczyna potrzeba dokładniejszego testera. To praktyczny przewodnik do instalacji TV i SAT, napisany z myślą o realnej diagnostyce, a nie o teorii dla teorii.
Na początek sprawdź ciągłość, zwarcie i złącza
- Odłącz badany odcinek od zasilania i wszystkich urządzeń, zanim zaczniesz pomiar.
- Multimetr sprawdza ciągłość żyły i ekranu, ale nie ocenia jakości sygnału ani tłumienia kabla.
- Na sprawnym odcinku żyła środkowa ma ciągłość od końca do końca, a między żyłą a ekranem nie powinno być zwarcia.
- W wielu miernikach sygnał dźwiękowy pojawia się przy niskiej rezystancji, zwykle w zakresie kilkudziesięciu omów, ale zależy to od modelu.
- Jeśli wynik skacze, winny bywa najczęściej wtyk, wilgoć albo uszkodzenie przy zgięciu kabla.
- Gdy test elektryczny wychodzi dobrze, a sygnał dalej znika, problem często leży w antenie, rozgałęźniku lub gnieździe.
Co miernik pokaże, a czego nie pokaże
W kablu antenowym miernik nie sprawdza „jakości obrazu”, tylko ciągłość przewodnika i brak zwarcia. To ważne rozróżnienie, bo przewód może przejść test omomierzem, a mimo to nadal tłumić sygnał przez zgnieciony odcinek, wodę w złączu albo słabe ekranowanie. Ja zawsze zaczynam od tej podstawy, bo to ona najczęściej pozwala szybko zawęzić problem.

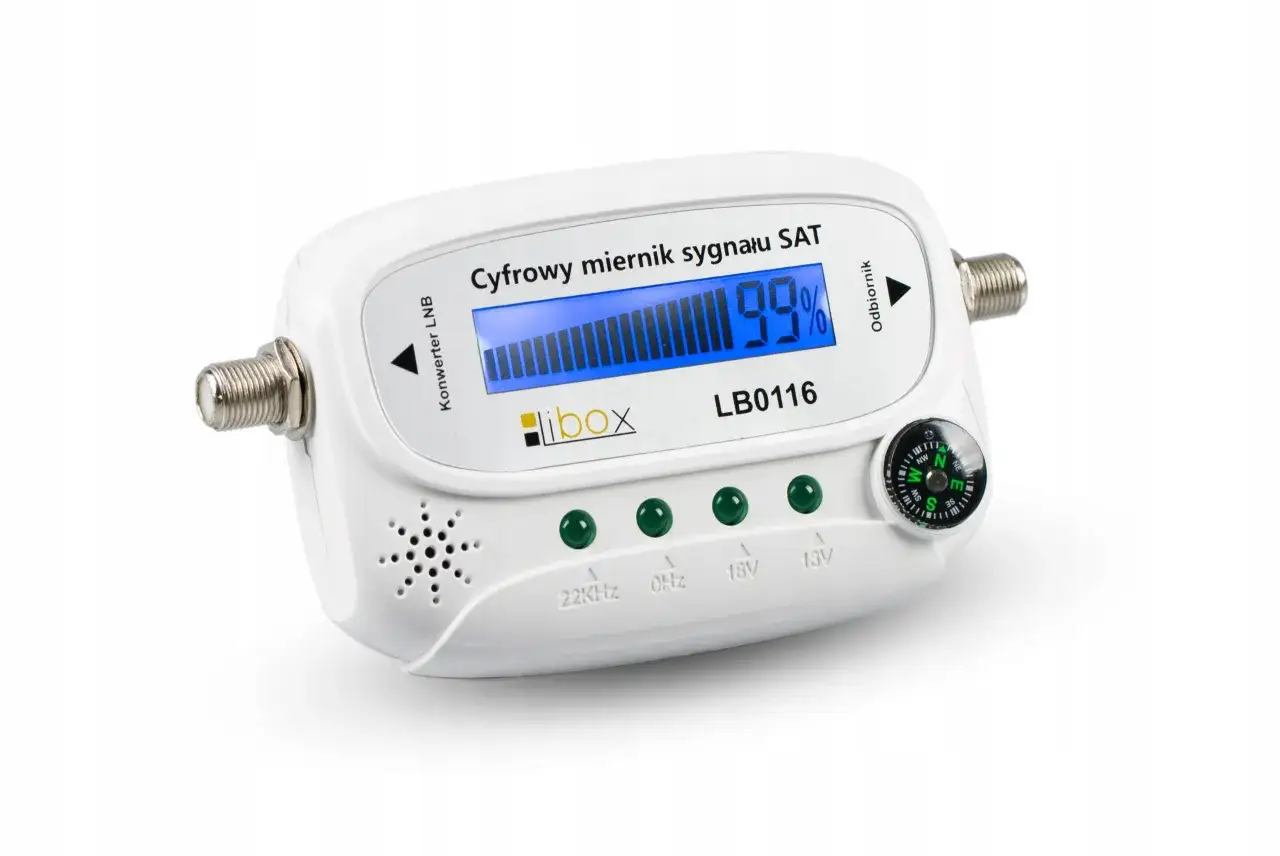

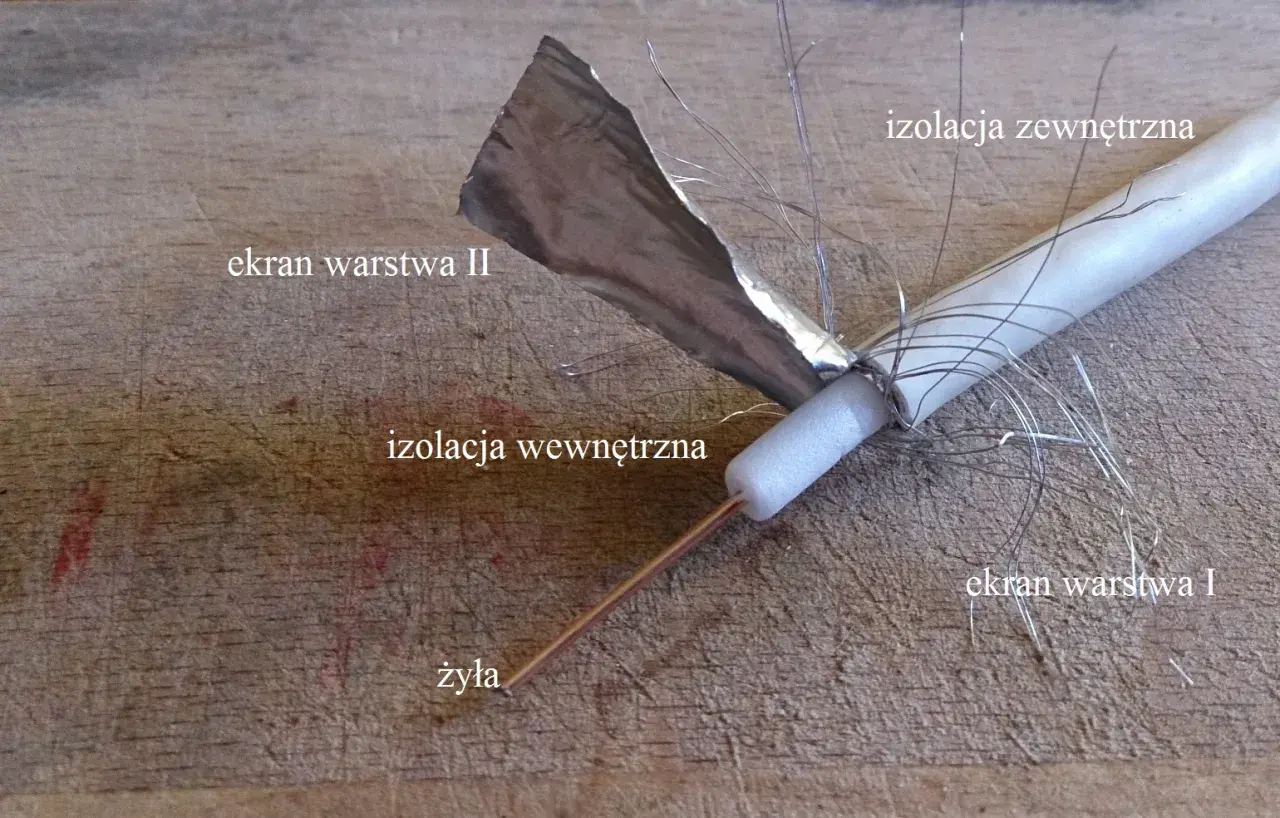

Kabel koncentryczny ma żyłę środkową, dielektryk i ekran. Miernik widzi tylko część elektryczną tego układu, czyli czy prąd ma drogę od punktu A do punktu B i czy nie ucieka tam, gdzie nie powinien. Charakterystycznych 75 Ω dla instalacji TV i SAT nie sprawdzisz zwykłym multimetrem - to już inny rodzaj pomiaru, związany z sygnałem wysokiej częstotliwości.
| Pomiar | Co sprawdza | Jak to czytam |
|---|---|---|
| Ciągłość żyły środkowej | Czy wewnętrzny przewodnik nie jest przerwany | Brak przerwy zwykle oznacza, że odcinek jest elektrycznie drożny |
| Ciągłość ekranu | Czy oplot i metalowe części są połączone | To test poprawnego „masowego” toru kabla |
| Zwarcie żyła-ekran | Czy izolacja między przewodnikami działa | Tu nie powinno być przejścia ani piszczenia miernika |
| Stabilność wyniku | Czy styk nie przerywa przy poruszeniu przewodem | Skaczące wartości zwykle wskazują na uszkodzenie złącza albo załamanie kabla |
Jeśli ten podział jest jasny, łatwiej dobrać samą metodę pomiaru. Następny krok to przygotowanie przewodu i miernika tak, żeby wynik był wiarygodny.
Jak przygotować przewód i miernik do testu
Ja zawsze zaczynam od odłączenia obu końców kabla. Jeśli w instalacji pracuje wzmacniacz masztowy, konwerter SAT albo zasilacz po kablu, test robię dopiero wtedy, gdy mam pewność, że badany odcinek jest beznapięciowy. Miernik ma sprawdzić sam kabel, a nie cały tor sygnałowy razem z urządzeniami po drodze.
- Odłącz kabel od telewizora, dekodera, rozgałęźnika, wzmacniacza lub gniazda, jeśli to możliwe.
- Sprawdź wizualnie wtyki F, BNC lub inne końcówki. Szukaj przetartej izolacji, korozji i luźnych drucików oplotu.
- Włóż przewody pomiarowe do odpowiednich gniazd miernika: czarny do COM, czerwony do V/Ω.
- Ustaw tryb ciągłości albo najniższy zakres pomiaru rezystancji.
- Zrób szybki test sond, zwierając je ze sobą. Jeśli miernik nie reaguje, najpierw sprawdź sam przyrząd, nie kabel.
- Przygotuj dostęp do obu końców przewodu, bo bez tego łatwo o błędny odczyt.
Na tym etapie nie chodzi jeszcze o sam wynik, tylko o wykluczenie przypadkowych błędów. Gdy sprzęt jest gotowy, przechodzę do właściwego pomiaru od końca do końca.
Jak sprawdzić ciągłość żyły i ekranu krok po kroku
Najprostszy test robię w dwóch przebiegach: najpierw sprawdzam żyłę środkową, potem ekran. To wystarcza, żeby wykryć większość usterek w zwykłej instalacji domowej. W przypadku złącz F pamiętaj, że nie dotykasz tylko „drutu”, ale metalowej części wtyku po obu stronach.
Test żyły środkowej
Jedną sondę przykładam do centralnego pinu z jednej strony kabla, drugą do centralnego pinu po drugiej stronie. Jeśli przewód jest cały, miernik pokaże bardzo niską rezystancję albo zasygnalizuje ciągłość dźwiękiem. Na krótkim odcinku wynik będzie bliski zeru, a na dłuższym może być odrobinę wyższy, bo każdy kabel ma własny opór DC.
Przeczytaj również: Jak uporządkować kable za telewizorem, aby uniknąć bałaganu i zyskać estetykę
Test ekranu
Drugi pomiar wykonuję na zewnętrznych metalowych częściach złącza. W przypadku F-ki chodzi o gwintowaną metalową obudowę, w BNC o pierścień i obudowę wtyku. Tu też szukam stabilnej, niskiej rezystancji. Jeżeli ekran nie ma ciągłości, kabel może zbierać zakłócenia nawet wtedy, gdy sygnał jeszcze „jakoś” przechodzi.
Ważne: jeśli w kablu po drodze jest rozgałęźnik, filtr albo inny element pasywny, test może dać mylący wynik. Ja do diagnostyki wyjmuję z obwodu wszystko, co nie jest samym przewodem. Po takim teście zostaje już tylko sprawdzenie, czy między żyłą a ekranem nie ma zwarcia.
Jak wykryć zwarcie między żyłą a ekranem
To drugi pomiar, którego nie pomijam nigdy. Zwarcie między żyłą a ekranem najczęściej oznacza błąd przy zarabianiu wtyku, wystający drucik oplotu, uszkodzoną izolację albo zawilgocenie końcówki. Czasem problem siedzi w samym kablu, ale bardzo często winny jest tylko jeden źle zrobiony konektor.
| Wynik | Najczęstsza interpretacja | Co robię dalej |
|---|---|---|
| Brak piszczenia, OL lub bardzo wysoka rezystancja | Brak zwarcia | Ten fragment wygląda dobrze |
| Piszczenie albo bardzo niska rezystancja | Zwarcie żyła-ekran | Rozkręcam wtyk i sprawdzam oplot, izolację oraz miejsce zarobienia |
| Wynik zmienia się przy poruszeniu końcówką | Przerywany kontakt | Podejrzewam wtyk, łamane żyły albo pęknięcie przy zgięciu |
Jeśli zwarcie pojawia się tylko na jednym końcu, nie wymieniam od razu całego przewodu. Najpierw poprawiam końcówkę albo odcinam ostatni fragment i zarabiam nową wtyczkę. To zwykle szybsze i tańsze niż wymiana całej trasy kabla.
Jak odczytać wyniki bez fałszywych wniosków
Najwięcej pomyłek widzę wtedy, gdy ktoś bierze sam sygnał dźwiękowy z miernika za „dobry kabel”. To za mało. Pisk tylko mówi, że opór jest niski - nie mówi nic o jakości ekranowania, tłumieniu ani o tym, czy kabel działa stabilnie pod obciążeniem sygnałem.
| Typowy wynik | Co może oznaczać | Jak to interpretuję |
|---|---|---|
| Blisko 0 Ω między końcami żyły | Ciągłość jest zachowana | To dobry znak, jeśli wynik jest stabilny |
| OL lub brak przejścia między końcami żyły | Przerwa w przewodniku albo złe połączenie | Szukam uszkodzenia, zwykle przy końcówce lub załamaniu |
| Niska rezystancja między żyłą a ekranem | Zwarcie albo zawilgocenie | To wynik nieprawidłowy, nawet jeśli sygnał czasem jeszcze dochodzi |
| Wartość skacze przy poruszaniu kablem | Przerywany kontakt | Najczęściej winne są wtyk albo uszkodzenie przy zgięciu |
Ja zwracam uwagę jeszcze na jedną rzecz: rezystancja DC to nie to samo co impedancja 75 Ω. Kabel może wyglądać dobrze na mierniku, a mimo to być słaby w rzeczywistym torze sygnałowym, zwłaszcza jeśli został zgnieciony, zalany lub źle ekranowany. Dlatego po poprawnym teście elektrycznym warto pamiętać o typowych błędach, które psują cały pomiar.
Najczęstsze błędy przy sprawdzaniu kabla antenowego
Większość fałszywych wyników nie bierze się z kabla, tylko z pośpiechu. Ja widzę to regularnie: ktoś robi jeden pomiar, wyciąga szybki wniosek i wymienia pół instalacji, choć wystarczyło poprawić wtyk. Oto błędy, które psują diagnostykę najczęściej.
- Mierzenie kabla pod napięciem, zwłaszcza gdy zasila wzmacniacz lub konwerter.
- Sprawdzanie przewodu bez odłączenia od rozgałęźnika, zasilacza albo odbiornika.
- Dotykanie sondą izolacji zamiast metalowej części złącza.
- Traktowanie samego pisku z miernika jako dowodu, że instalacja jest poprawna.
- Ignorowanie luźnych drucików oplotu, które potrafią robić zwarcie tylko przy ruchu kabla.
- Pomijanie testu przy poruszaniu końcówką, przez co przerywany styk wychodzi dopiero po montażu.
Jeśli po poprawnym pomiarze nadal masz wątpliwości, patrzę już nie tylko na przewód, ale na cały tor sygnałowy. To zwykle oszczędza najwięcej czasu, bo źródło awarii bywa bliżej niż sam kabel.
Zanim wymienisz cały odcinek, sprawdź jeszcze trzy miejsca
Jeżeli pomiary kabla wychodzą poprawnie, a problem z odbiorem nadal zostaje, nie zaczynam od zakupu nowego przewodu. Najpierw sprawdzam trzy elementy, które w praktyce psują obraz i sygnał częściej niż sam kabel:
- Złącza F lub BNC - wystarczy jeden drucik oplotu dotykający żyły, żeby pojawiło się zwarcie albo niestabilny kontakt.
- Gniazdo ścienne i rozgałęźnik - utlenione styki i luźne połączenia potrafią udawać uszkodzony przewód.
- Miejsca załamań i przygnieceń - kabel schowany za meblem albo zagięty przy ramie okna często wygląda dobrze tylko z zewnątrz.
| Narzędzie | Co sprawdza | Kiedy ma sens | Ograniczenie |
|---|---|---|---|
| Multimetr | Ciągłość i zwarcie | Do szybkiej diagnostyki domowej | Nie pokaże tłumienia ani miejsca uszkodzenia |
| Tester do kabli koncentrycznych | Ciągłość, czasem długość i lokalizację błędu | Gdy masz kilka odcinków lub dłuższą instalację | Jest bardziej specjalistyczny niż zwykły miernik |
| TDR | Odstępstwo od poprawnej linii i miejsce awarii | Przy trudnych, długich instalacjach | To już sprzęt do dokładnej diagnostyki, nie do prostego testu „czy kabel działa” |
Jeśli kabel przechodzi test ciągłości, a mimo to sygnał nadal zanika, zwykle winny jest jeden z tych trzech punktów, nie cały przewód. Ja w takiej sytuacji zaczynam od poprawy złącza, potem sprawdzam gniazdo i rozgałęźnik, a wymianę całej trasy traktuję jako ostatni krok.
