Domowa antena do radia FM nie musi być skomplikowana. Najprościej odpowiadając na pytanie, jak zrobić antenę do radia FM, warto zacząć od półfalowego dipola z przewodu, bo to rozwiązanie jest tanie, łatwe do zbudowania i zaskakująco skuteczne w paśmie 87,5–108 MHz. Pokażę, jak dobrać długość, z czego zrobić elementy, jak podłączyć antenę i kiedy lepiej wybrać gotowy model.
Najlepszy punkt startu to prosty dipol dobrany do środka pasma FM
- Najprostsza skuteczna konstrukcja to dipol półfalowy, a nie przypadkowy długi drut.
- Praktyczna długość dla środka pasma to około 1,46 m łącznie, czyli po około 73 cm na ramię.
- Najtańszy wariant można zbudować z przewodu i kawałka kabla koncentrycznego za kilka-kilkanaście złotych.
- Najwięcej daje ustawienie anteny wysoko, z dala od metalu, zasilaczy i routerów.
- Jeśli sygnał nadal szumi, zwykle problemem jest miejsce montażu albo zbyt duże zakłócenia, nie sama idea anteny.
- Gotową antenę warto kupić dopiero wtedy, gdy potrzebujesz lepszej odporności na zakłócenia albo montażu na zewnątrz.
Najprostsza antena do FM to dipol, nie przypadkowy przewód
W praktyce domowy odbiór FM najlepiej poprawia antena półfalowa, czyli dipol. To dwa równe odcinki przewodu zasilane w środku, które są znacznie bardziej przewidywalne niż „cokolwiek dłuższego niż fabryczna antenka”. Taki układ lepiej zbiera sygnał w paśmie radiowym, a jednocześnie łatwiej go dostroić do warunków w mieszkaniu.
Ja zwykle zaczynam właśnie od dipola, bo daje rozsądny kompromis między prostotą a skutecznością. Zwykły drut też potrafi pomóc, ale jego efekt jest mniej stabilny: raz poprawi jeden program, innym razem pogorszy odbiór przez przypadkowe dopasowanie i wpływ otoczenia. Dipol jest po prostu bardziej „uczciwy” technicznie.
| Wariant | Kiedy ma sens | Plusy | Minusy |
|---|---|---|---|
| Prosty drut | Gdy chcesz szybki test bez cięcia przewodów | Prawie zero kosztu, błyskawiczny montaż | Słabsza powtarzalność, przypadkowe dopasowanie |
| Dipol z dwóch ramion | Gdy chcesz realnie poprawić odbiór FM w domu | Najlepszy punkt startu, łatwy do policzenia i ustawienia | Wymaga chwili na montaż i dobranie długości |
| Gotowa antena pokojowa | Gdy zależy ci na wygodzie i estetyce | Szybka instalacja, zwykle lepsze wykonanie | Wyższy koszt, nie zawsze lepsza od dobrze zrobionego dipola |
Jeśli miałbym wskazać jedno rozwiązanie dla większości mieszkań, wybrałbym właśnie dipol. Zanim jednak cokolwiek przymocujesz, trzeba policzyć długość ramion, bo to ona decyduje, czy antena będzie pracować tam, gdzie trzeba, a nie „mniej więcej obok”.
Jak dobrać długość i materiał do pasma FM
Pasmo FM używane w Polsce mieści się w zakresie 87,5–108 MHz, więc antena nie musi pokrywać ogromnego zakresu jak konstrukcja do wielu różnych usług radiowych. To dobra wiadomość: wystarczy prosty dipol półfalowy, który można policzyć bardzo szybko. Najpraktyczniejszy punkt startu to okolice środka pasma, czyli około 98 MHz.Do orientacyjnych obliczeń przyjmuję prosty wzór: długość całkowita dipola w metrach = 143 / częstotliwość w MHz. Długość jednego ramienia to połowa tej wartości. W praktyce różnica kilku centymetrów nie jest katastrofą, ale daje się zauważyć, jeśli radio stoi w miejscu o słabym sygnale.
| Częstotliwość odniesienia | Długość całkowita | Długość jednego ramienia | Kiedy wybrać |
|---|---|---|---|
| 88 MHz | ok. 1,63 m | ok. 81,5 cm | Gdy słuchasz stacji z niższego końca pasma |
| 98 MHz | ok. 1,46 m | ok. 73 cm | Najlepszy kompromis dla większości odbiorników |
| 108 MHz | ok. 1,32 m | ok. 66 cm | Gdy ważniejsze są stacje z górnego końca pasma |
Do samego wykonania najlepiej nadaje się elastyczny przewód miedziany albo przewód dwużyłowy typu twin-lead. Jeśli radio ma wejście 75 Ω, wygodny będzie kabel koncentryczny z prostym punktem zasilania. Jeśli ma starsze gniazdo 300 Ω, sprawa jest jeszcze prostsza, bo można podłączyć ramiona niemal bezpośrednio. Dla porządku: balun to element dopasowujący antenę symetryczną do niesymetrycznego kabla, a w prostym domowym projekcie pomaga ograniczyć wpływ samego przewodu zasilającego.
Jeżeli odbiór ma być możliwie szeroki, nie skracaj anteny „na oko” o 20 czy 30 cm, bo wtedy łatwo wypaść poza sensowny zakres pracy. Lepiej zacząć od długości zbliżonej do środka pasma i później delikatnie korygować po kilka centymetrów niż zbudować coś, co formalnie wygląda jak antena, ale działa jak losowy kawałek miedzi. Mając już wymiary, można przejść do montażu.

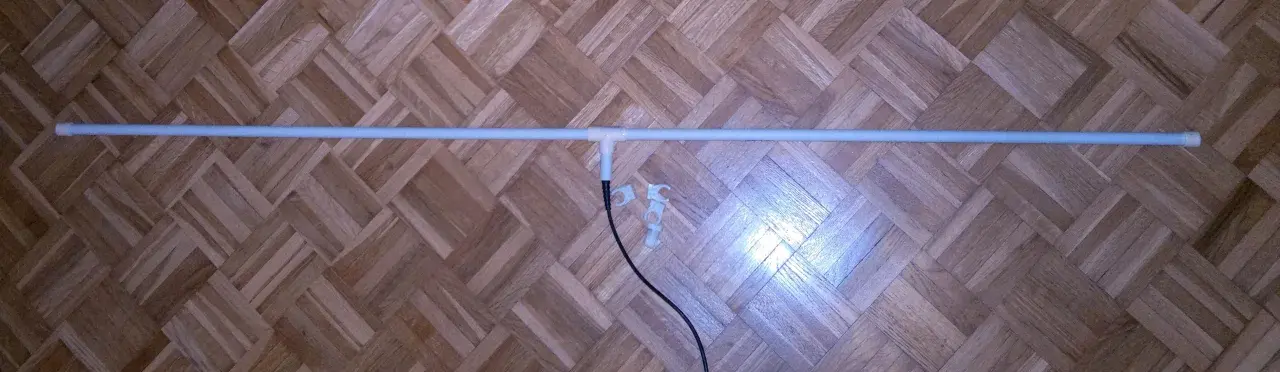

Jak złożyć prostą antenę FM krok po kroku
To najprostszy wariant, jaki polecam do mieszkania. Nie wymaga specjalistycznych narzędzi, a jeśli radio ma zwykłe wejście antenowe, całość da się złożyć w kilkanaście minut.
- Przygotuj dwa równe odcinki przewodu o długości dobranej do wybranej częstotliwości.
- Zaznacz środek konstrukcji, bo właśnie tam będzie punkt zasilania.
- Jeśli używasz kabla koncentrycznego, odizoluj końcówkę i podłącz żyłę środkową do jednego ramienia, a ekran do drugiego.
- Jeśli korzystasz z przewodu dwużyłowego, rozdziel oba żyły na końcach tak, aby stworzyć dwa promienniki.
- Zabezpiecz połączenie taśmą, koszulką termokurczliwą albo małą puszką, żeby nie łapało wilgoci i nie rozjeżdżało się mechanicznie.
- Poprowadź kabel zasilający od anteny pod kątem prostym, a nie równolegle do ramion, żeby nie psuć charakterystyki układu.
- Jeśli chcesz ograniczyć wpływ kabla, zrób przy punkcie zasilania prosty dławik z 5–7 zwojów przewodu na średnicy około 8–10 cm.
Ja przy takich domowych konstrukcjach zawsze sprawdzam jedną rzecz: czy kabel zasilający nie wisi tuż obok elementów promieniujących. To drobiazg, ale właśnie on często decyduje, czy antena działa stabilnie, czy tylko „czasem łapie”. Jeśli wszystko jest zrobione, czas na ustawienie, bo sama geometria to dopiero połowa sukcesu.
Ustawienie anteny często daje większy efekt niż kolejne poprawki przewodu
W przypadku FM pozycja anteny bywa równie ważna jak jej długość. W praktyce warto zacząć od ustawienia jej możliwie wysoko, z dala od metalowych regałów, grzejników, przewodów zasilających i routerów. Metal i elektronika w pobliżu potrafią wprowadzać odbicia oraz lokalne zakłócenia, które odbiornik słyszy jako szum albo zrywanie stereo.
Jeśli antena jest w mieszkaniu, testuję ją w dwóch podstawowych orientacjach: pionowej i poziomej. Wiele nadajników FM stosuje polaryzację pionową lub mieszaną, ale w realnym pokoju odbiór potrafi mocno zależeć od odbić od ścian i okien. Nie zakładałbym z góry jednej „magicznej” pozycji. Zamiast tego przesuwam antenę o 30–50 cm i porównuję kilka stacji.
| Objaw | Najczęstsza przyczyna | Co zrobiłbym najpierw |
|---|---|---|
| Szum mimo silnej stacji | Za dużo odbić albo zakłóceń lokalnych | Przenieś antenę dalej od elektroniki i metalu |
| Jedna stacja gra dobrze, inne nie | Lepsze dopasowanie do konkretnego fragmentu pasma | Minimalnie skoryguj długość ramion o 1–3 cm |
| Odbiór znika przy dotknięciu kabla | Zbyt duży wpływ przewodu zasilającego | Dodaj dławik lub skróć odcinek nieekranowany |
| Stereo „pływa” | Za słaby sygnał albo niekorzystne ustawienie | Podnieś antenę i obróć ją o 90 stopni |
To właśnie etap, na którym wiele osób myli problem anteny z problemem odbiornika. Czasem radio jest w porządku, a winna jest wyłącznie lokalizacja. Po ustawieniu anteny bardzo szybko widać, czy domowa konstrukcja ma sens, czy trzeba poprawić sam montaż. Następny krok to wyłapanie najczęstszych błędów, bo tam zwykle znika najwięcej jakości.
Najczęstsze błędy przy domowej antenie FM
Najgorszy błąd to zbudowanie anteny i zostawienie jej „gdzieś obok radia”. Taka konstrukcja niby istnieje, ale w praktyce nie pracuje w optymalnych warunkach. Drugi częsty problem to zła długość: ktoś robi ramiona wyraźnie krótsze, bo antena ma być „mniej rzucająca się w oczy”, a potem dziwi się, że odbiór tylko minimalnie się poprawił.
- Zbyt krótka albo zbyt długa antena - wypadasz poza sensowne strojenie dla FM.
- Bliskość metalu - regał, kaloryfer, okno z metalizowaną powłoką lub obudowa komputera mogą tłumić sygnał.
- Kabel ułożony równolegle do ramion - przewód zaczyna działać jak część anteny i rozstraja układ.
- Brak stabilnego mocowania - antena zmienia pozycję przy każdym dotknięciu i odbiór pływa.
- Przesadne oczekiwania - prosta antena bardzo pomaga, ale nie zastąpi dobrego miejsca w zasięgu nadajnika.
W praktyce najwięcej poprawy daje nie „lepszy” drut, tylko lepsze otoczenie anteny. Jeśli już musisz iść na kompromis, lepiej mieć zwykły dipol w dobrym miejscu niż bardziej zaawansowaną konstrukcję wciśniętą za telewizorem. To prowadzi do pytania, kiedy w ogóle warto kupić coś gotowego.
Kiedy prosty projekt przestaje wystarczać
DIY ma sens wtedy, gdy chcesz poprawić odbiór lokalnych stacji w mieszkaniu albo szybko sprawdzić, czy problem leży po stronie anteny. Gdy jednak mieszkasz w trudnym miejscu, masz bardzo słaby sygnał albo chcesz wyprowadzić antenę na dach czy balkon, sensowniej bywa kupić gotowe rozwiązanie. Wtedy zyskujesz lepszą mechanikę, stabilniejsze złącza i mniej walki z detalami montażowymi.
| Sytuacja | Co wybrać | Szacunkowy koszt | Komentarz |
|---|---|---|---|
| Lokalne stacje w mieście | Dipol DIY | ok. 5–25 zł | Najlepszy stosunek efektu do kosztu |
| Mieszkanie z dużą ilością zakłóceń | Gotowa antena pokojowa | ok. 30–100 zł | Wygoda i lepsze wykonanie mogą przeważyć |
| Słaby zasięg poza miastem | Antenna zewnętrzna | ok. 80–250 zł | Najczęściej daje wyraźnie lepszy efekt niż wersja pokojowa |
| Chcesz tylko testu i nic więcej | Prosty drut lub dipol | kilka złotych | Wystarczy, żeby szybko ocenić możliwości radia |
Nie kupowałbym jednak drogiej anteny na ślepo. Jeśli zwykły dipol działa wyraźnie lepiej niż fabryczna antenka, to masz już odpowiedź, że problemem było dopasowanie i ustawienie, a nie sam odbiornik. Wtedy dopiero sens mają kolejne inwestycje. Zanim jednak uznasz temat za zamknięty, warto wykonać prosty test końcowy.
Jak sprawdzić, czy antena rzeczywiście poprawiła odbiór
Po złożeniu anteny nie oceniaj jej na podstawie jednej stacji, bo to za mało. Ja sprawdzam przynajmniej trzy typy programów: mocną stację lokalną, średnio odbieraną i taką, która wcześniej szumiała. Dzięki temu od razu widać, czy poprawił się tylko poziom sygnału, czy także stabilność stereo i odporność na zakłócenia.
Dobry wynik poznasz po tym, że radio przestaje „szukać” sygnału, stereo nie przerywa przy lekkim ruchu w pomieszczeniu, a programy na granicy zasięgu stają się słyszalne bez ciągłego falowania szumu. Jeśli po kilku korektach nadal nie ma różnicy, problemem najczęściej jest lokalizacja, a nie sam projekt anteny. Wtedy najlepiej wrócić do podstaw: wysokość, odległość od metalu i delikatna korekta długości. Właśnie w tym miejscu domowy projekt pokazuje swoją prawdziwą wartość, bo szybko uczy, co w twoim mieszkaniu działa, a co tylko wygląda poprawnie na papierze.
