Antena TV z drutu - Zrób to sam i odbierz DVB-T2!

Najprostsza domowa antena potrafi uratować odbiór wtedy, gdy mieszkasz blisko nadajnika, a sygnał gubi się przez ściany, metalowe okna albo słaby kabel. Temat, jak zrobić antenę tv z drutu, sprowadza się do zbudowania prostego dipola, dobrania właściwej długości i ustawienia go tam, gdzie sygnał ma najlepsze warunki. W praktyce liczą się też ograniczenia: w Polsce większość multipleksów pracuje w UHF, ale MUX-8 nadaje w VHF, więc jeden kawałek drutu nie zawsze załatwia sprawę.

Dlaczego prosty drut czasem działa, a czasem zawodzi

Wbrew pozorom antena z drutu nie zbiera sygnału przypadkowo. Najczęściej pracuje jak dipol półfalowy, czyli dwa odcinki przewodu dobrane do konkretnego pasma. Gdy długość jest z grubsza dopasowana do częstotliwości, odbiornik dostaje wyraźniejszy sygnał; gdy drut jest za krótki, za długi albo leży w złym miejscu, efekt szybko znika.

Jak podaje gov.pl, MUX-8 działa w paśmie VHF 174-230 MHz, a pozostałe multipleksy odbierasz głównie w UHF. To ważne, bo prosta antena z jednego zestawu drutów zwykle lepiej radzi sobie z UHF niż z VHF, więc oczekiwanie, że obsłuży wszystko idealnie, kończy się rozczarowaniem.

W praktyce liczy się też dopasowanie do wejścia telewizora, które zwykle pracuje z kablem koncentrycznym 75 Ω. Jeśli połączysz antenę byle jak, bez stabilnego styku i bez sensownego prowadzenia kabla, sam drut nie uratuje sprawy. Dlatego pierwsza wersja, którą bym zbudował, jest krótka, prosta i łatwa do korekty.

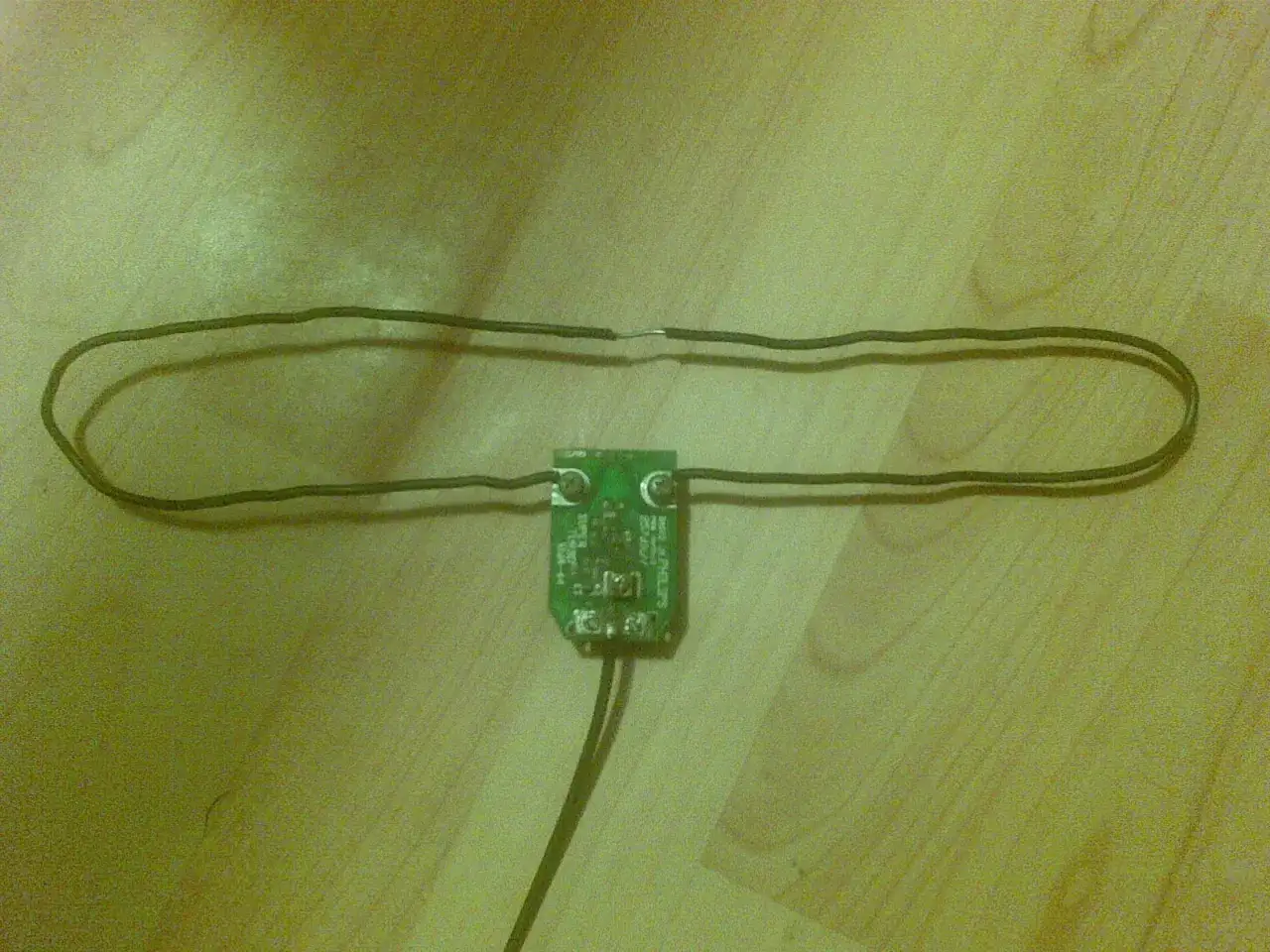

Jak zbudować prosty dipol z drutu

Gdybym miał zrobić wersję testową, wziąłbym sztywny drut miedziany o średnicy około 1-2 mm, kawałek kabla koncentrycznego 75 Ω, prosty wtyk antenowy i niewielką, nieprzewodzącą podstawę. Jeśli masz już kabel i złącze, całość zwykle zamyka się w 10-40 zł; przy starcie „od zera” można wykorzystać resztki z warsztatu, ale to nadal tylko test, nie docelowa instalacja.

1. Odmierz dwa równe odcinki drutu. Dla UHF zacznij od 12-13 cm na ramię, czyli około 24-26 cm łącznie.
2. Zdejmij izolację z końców kabla koncentrycznego. Żyła centralna i oplot nie mogą się stykać.
3. Przymocuj jedno ramię do żyły centralnej, a drugie do oplotu. W wersji testowej wystarczy solidny skręt, ale na stałe lepiej lutować.
4. Utrzymaj niewielką przerwę między ramionami w punkcie zasilania, zwykle 1-2 cm wystarczy.
5. Przykręć albo przyklej całość do plastiku, listwy lub innej niemetalowej podstawy, żeby druty nie „uciekały” w różne strony.
6. Podłącz kabel do telewizora, uruchom wyszukiwanie kanałów i sprawdź, jak zmienia się odbiór po przesunięciu anteny o kilkanaście centymetrów.

Nie robię tu efektownej konstrukcji z wielu załamań i pętli. W przypadku domowego eksperymentu prosty układ daje najlepszą kontrolę nad tym, co naprawdę działa, a co tylko wygląda technicznie. Jeśli antena ma być użyteczna, a nie „pomysłowa”, trzeba ją przede wszystkim łatwo regulować.

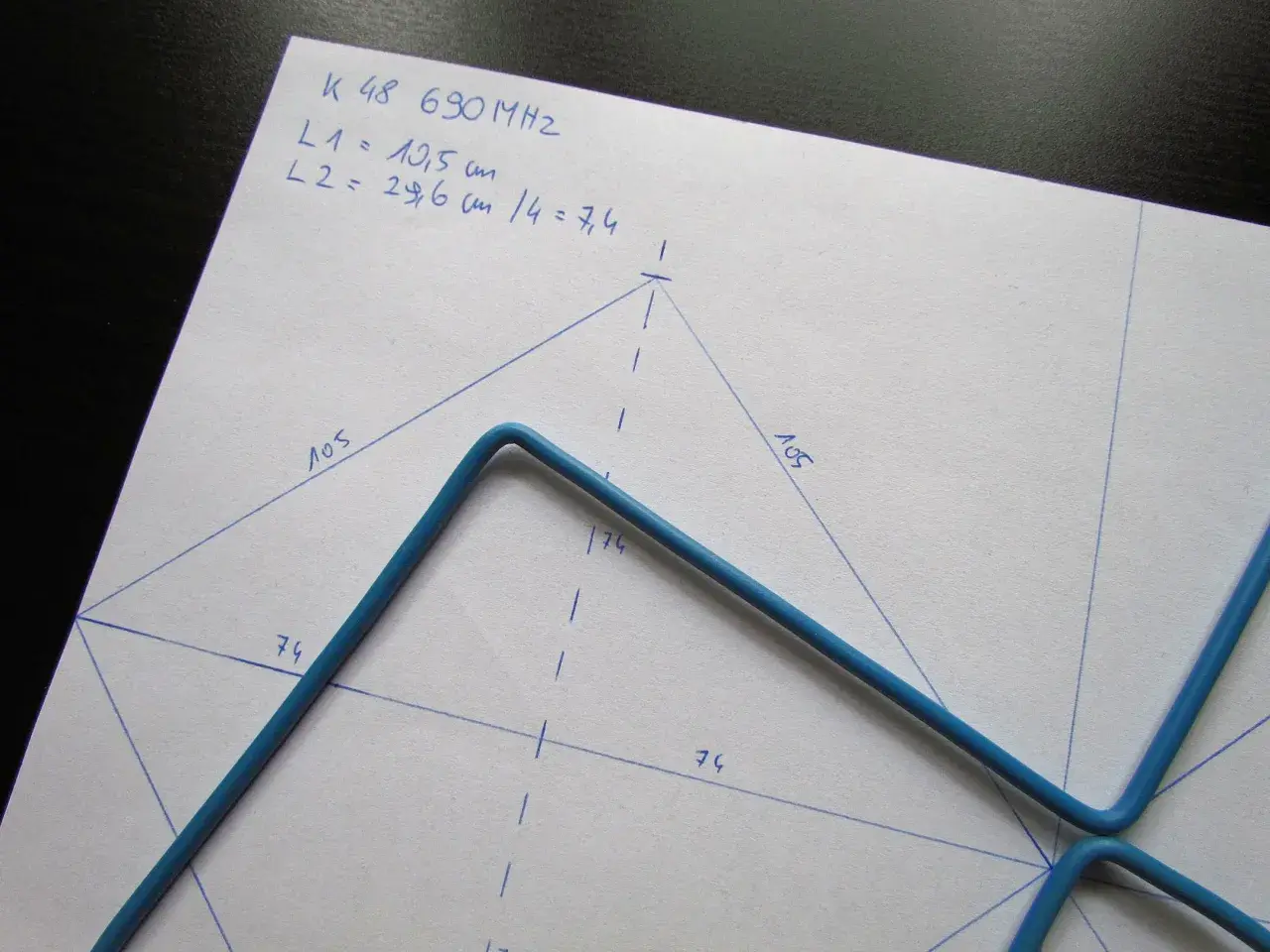

Jak dobrać długość drutu do pasma

Im niższa częstotliwość, tym dłuższy powinien być element anteny. To właśnie dlatego antena, która dobrze zbiera kanały UHF, nie zawsze poradzi sobie z MUX-8, bo tam potrzebna jest zupełnie inna geometria. Ja zaczynam od jednej długości bazowej, a później koryguję ją po kilka milimetrów, zamiast zgadywać na oko.

Jeśli nie wiesz, od czego zacząć, wybierz 12,5 cm na ramię i dopiero potem koryguj długość. Skracaj po 3-5 mm, nie po kilka centymetrów, bo łatwo przeskoczyć właściwy punkt. Traktuję te wartości jako bazę, bo otoczenie, kabel i sposób montażu zawsze trochę rozstrajają układ.

Warto też pamiętać o jednej prostej zasadzie: drut „ustawia się” na pasmo, a nie na markę telewizora. Gdy w grę wchodzi VHF, potrzebujesz dłuższych ramion albo osobnej anteny, a nie cudownego ustawienia w menu odbiornika. To prowadzi do kolejnego kroku, czyli miejsca montażu.

Gdzie ustawić antenę, żeby nie zgubić sygnału

W DVB-T2 sama siła sygnału nie mówi wszystkiego. Dużo ważniejsza jest jakość, czyli to, czy tuner potrafi zdekodować stabilny obraz bez pikselizacji i zrywania dźwięku. Dlatego testuję nie tylko jeden punkt, ale kilka miejsc po kolei.

• Ustaw antenę jak najwyżej, najlepiej przy oknie lub na górnej półce, a nie za telewizorem.
• Trzymaj ją z dala od metalu: ram okiennych, kaloryferów, szafek i dużych elementów RTV.
• Nie zwijaj nadmiaru kabla w ciasny krąg, bo potrafi pogorszyć odbiór bardziej, niż się wydaje.
• Jeśli odbiór faluje, obróć antenę o 90 stopni i sprawdź, czy poprawia się jakość, nie tylko siła.
• Przy MUX-8 sprawdź polaryzację nadajnika. Polaryzacja to po prostu ustawienie anteny względem kierunku fali, najczęściej poziomo albo pionowo.
• Po każdej większej zmianie uruchom ponowne wyszukiwanie kanałów, bo część telewizorów zapamiętuje wynik z poprzedniego ustawienia.

Jeśli sygnał jest mocny, prosta antena pasywna zwykle wypada lepiej niż wersja aktywna z przypadkowym wzmacniaczem. Wzmacniacz przydaje się przy dłuższym kablu albo słabszym polu, ale przy nadmiarze sygnału potrafi wprowadzić przesterowanie, czyli przeciążenie tunera. Wtedy obraz zamiast być lepszy, zaczyna się sypać.

Gdy po przesunięciu anteny o 20-30 cm odbiór nadal jest niestabilny, zwykle problem nie leży w jednym złym miejscu, tylko w całym układzie instalacji. Właśnie wtedy wychodzą na jaw najczęstsze błędy.

Najczęstsze błędy przy domowej antenie

Najwięcej problemów widzę wtedy, gdy ktoś zakłada, że „drut to drut” i każdy kawałek zadziała tak samo. W praktyce to nie działa. Poniżej są błędy, które najczęściej psują odbiór szybciej niż słaby zasięg.

• Przypadkowa długość ramion - jeśli drut jest dobrany „na oko”, antena może po prostu nie trafić w pasmo.
• Zły styk - luźne skręcenie przewodów często daje gorszy efekt niż brak anteny.
• Zbyt dużo metalu wokół - antena przy radiatorze, szafce czy metalowej ramie okna pracuje gorzej, bo otoczenie ją rozstraja.
• Za długi, kiepski kabel - cienki i leciwy przewód może zjadać część sygnału zanim dotrze do telewizora.
• Wzmacniacz zamiast geometrii - jeśli sama antena jest źle zrobiona, wzmacniacz zwykle tylko maskuje problem na chwilę.
• Ignorowanie MUX-8 - część osób sprawdza tylko główne multipleksy UHF i potem dziwi się, że jeden pakiet kanałów znika.

Ja zwykle zaczynam od poprawienia długości, potem miejsca ustawienia, a dopiero na końcu myślę o elektronice pomocniczej. To najprostsza droga, bo najpierw eliminuje się błędy mechaniczne, a dopiero później doszukuje się ograniczeń sprzętu. Dzięki temu nie kupuje się wzmacniacza do problemu, który był wyłącznie kwestią źle zgiętego drutu.

To prowadzi do ważniejszego pytania: kiedy taka konstrukcja ma sens, a kiedy szkoda czasu i lepiej przejść na coś lepszego?

Kiedy drut wystarczy, a kiedy lepiej kupić gotowy model

Jeśli mieszkasz blisko nadajnika, antena z drutu bywa zaskakująco skuteczna. Jeśli jednak sygnał jest na granicy, masz grube ściany, daleko do nadajnika albo chcesz stabilnie łapać więcej niż kilka multiplexów, szybciej dojdziesz do celu prostą anteną pokojową albo zewnętrzną. Ja patrzę na to bardzo pragmatycznie: test ma być tani, ale nie może zamienić się w wieczny eksperyment.

Jeśli po 20-30 minutach prób odbiór nadal jest niestabilny, przechodzę z DIY na prosty model pokojowy albo od razu na antenę zewnętrzną. To zwykle oszczędza więcej czasu niż dalsze „dokręcanie” jednego kawałka drutu. Warto też pamiętać, że przy problemach z MUX-8 często sensowniejsza jest osobna antena VHF niż próba ratowania układu, który z definicji pracuje głównie w UHF.

Najkrótsza droga do działającego odbioru bez zbędnych zakupów

Gdybym miał uruchomić odbiór dziś wieczorem, zacząłbym od prostego dipola UHF, sprawdził trzy miejsca przy oknie i dopiero potem oceniał, czy problem jest w antenie, czy w samym zasięgu. Ten porządek oszczędza najwięcej czasu, bo od razu oddziela przypadkowy efekt od naprawdę stabilnego odbioru.

• Zacznij od 2 x 12,5 cm i tylko po trochu koryguj długość.
• Sprawdzaj nie jedno, lecz kilka ustawień anteny, bo różnica bywa większa niż zmiana samego drutu.
• Jeśli ginie tylko MUX-8, nie walcz z tym samym układem bez końca, bo to zwykle kwestia pasma, a nie „słabego sygnału”.
• Jeśli kabel jest stary lub bardzo długi, wymień go przed kolejnymi eksperymentami z geometrią anteny.

W praktyce prosty drut jest najlepszy jako szybki test i awaryjne rozwiązanie, ale nie powinien udawać uniwersalnej anteny do wszystkiego. Jeśli zaczynasz od rozsądnego punktu, mierzysz efekt po każdej zmianie i pamiętasz o pasmie, z takiego domowego patentu da się wycisnąć więcej, niż większość osób zakłada na starcie.
