Najprostsza antena do radia FM wcale nie musi być kupionym akcesorium. W praktyce liczy się przede wszystkim długość przewodnika, miejsce montażu i to, czy całość jest dopasowana do pasma 87,5-108 MHz. Poniżej pokazuję, jak zrobić antenę radiową FM bez wydawania pieniędzy na przypadkowe gadżety, a przy okazji wyjaśniam, kiedy domowa konstrukcja wystarczy i co poprawić, jeśli odbiór nadal jest słaby.
Najkrótsza droga do lepszego odbioru FM
- Najbezpieczniejszym punktem startu jest prosty dipol półfalowy z dwóch równych odcinków przewodu.
- Dla środka pasma FM celuj w około 1,43-1,46 m całkowitej długości, czyli mniej więcej 71-73 cm na ramię.
- Położenie anteny często daje większą poprawę niż sam materiał, z którego ją zrobisz.
- Jeśli radio ma wejście 300 Ω, dobrym wyborem bywa folded dipole; przy 75 Ω zwykły dipol jest najprostszy.
- Wzmacniacz nie naprawi wszystkiego. Gdy sygnał jest słaby z powodu lokalizacji, lepiej zacząć od lepszej anteny i ustawienia.
Dlaczego prosty dipol zwykle działa najlepiej
Ja najczęściej zaczynam od dipola półfalowego, bo to najuczciwszy kompromis między prostotą a skutecznością. Pasmo FM w Polsce obejmuje 87,5-108 MHz, a przy takich częstotliwościach kawałek dobrze dociętego przewodu potrafi zrobić realną różnicę w odbiorze. Randomowy drut „byle gdzie” też czasem coś złapie, ale dipol daje przewidywalny efekt i dużo łatwiej go ustawić.
Najważniejsza zasada jest prosta: antena ma mieć sensowną długość względem fali. W przypadku dipola półfalowego każdy z dwóch promienników ma długość około ćwierć fali, więc konstrukcja jest zaskakująco mała jak na to, co potrafi. To właśnie dlatego domowy odbiornik FM tak często poprawia się po zrobieniu porządnej, ale banalnej anteny z przewodu.
W praktyce nie chodzi o „laboratoryjne” strojenie co do milimetra. Dla odbioru liczy się przede wszystkim to, żeby antena była z grubsza we właściwym rozmiarze, wisiała możliwie swobodnie i nie była przyklejona do metalowych elementów, telewizora czy zasilacza. Skoro wiemy już, dlaczego to rozwiązanie ma sens, czas policzyć konkretne długości.
Jak dobrać długość anteny do pasma FM
Jeśli chcesz zbudować prostą antenę odbiorczą, najwygodniejsza reguła brzmi: całkowita długość dipola = około 143 / f(MHz) w metrach. Dla środka pasma FM, czyli mniej więcej 98-100 MHz, wychodzi około 1,43-1,46 m całości. Ja zwykle zostawiam po kilka centymetrów zapasu na każdym ramieniu, a dopiero potem koryguję długość, jeśli odbiór tego wymaga.
| Częstotliwość | Długość całkowita | Długość jednego ramienia | Co to oznacza w praktyce |
|---|---|---|---|
| 88 MHz | ok. 1,63 m | ok. 81,5 cm | Dolna część pasma, dobra dla stacji nadających niżej |
| 98 MHz | ok. 1,46 m | ok. 73 cm | Uniwersalny punkt startowy dla większości odbiorników FM |
| 108 MHz | ok. 1,32 m | ok. 66 cm | Górna część pasma, przydatna przy konkretnych stacjach |
Do takiej anteny wystarczy naprawdę niewiele: dwa odcinki przewodu, najlepiej w izolacji, prosty sposób mocowania i ewentualnie kabel koncentryczny 75 Ω, jeśli radio stoi dalej od miejsca zawieszenia anteny. Jeśli masz radio z wejściem 300 Ω, możesz też wykorzystać wersję z taśmą dwużyłową, ale do zwykłego domowego montażu zwykły dipol jest po prostu wygodniejszy. Mając wymiary, można przejść do budowy.

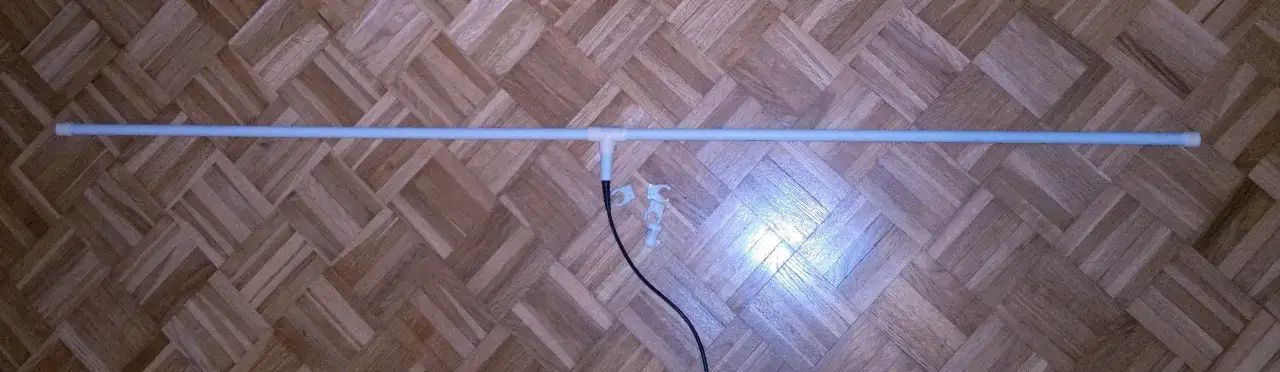

Jak zrobić prosty dipol z dwóch przewodów krok po kroku
Do najprostszej wersji potrzebujesz dwóch równych odcinków przewodu miedzianego, najlepiej w izolacji, noża lub ściągacza izolacji, taśmy albo opasek zaciskowych i punktu podłączenia do radia. Jeśli chcesz wydać naprawdę mało, wystarczy zwykły kabel głośnikowy albo elastyczny przewód instalacyjny. Ja najczęściej wybieram coś o przekroju około 1-1,5 mm², bo łatwo to zamocować i nie rozciąga się w rękach.
- Odetnij dwa identyczne odcinki przewodu, każdy po około 71-75 cm, jeśli celujesz w środek pasma FM.
- Na końcach zdejmij po 1-2 cm izolacji, żeby łatwiej wykonać połączenie.
- Połącz przewody w punkcie zasilania anteny, tak aby tworzyły jedną linię o dwóch ramionach rozchodzących się w przeciwnych stronach.
- Jeśli korzystasz z radia z wejściem 300 Ω, podłącz oba przewody bezpośrednio do zacisków.
- Jeśli używasz kabla koncentrycznego 75 Ω, żyłę środkową podepnij do jednego ramienia, a ekran do drugiego.
- Rozwieś antenę możliwie prosto, najlepiej poziomo lub lekko pod kątem, i zostaw kilka centymetrów luzu przy punktach mocowania.
W wersji z kablem koncentrycznym dobrze działa prosty choke, czyli kilka zwojów przewodu przy punkcie zasilania albo gotowy symetryzator 1:1. To drobiazg, ale często ogranicza sytuację, w której kabel zaczyna „grać” jak część anteny i psuje odbiór. Gdy montuję taką antenę u siebie, zawsze zostawiam jeszcze zapas przewodu, bo drobna korekta długości potrafi poprawić stereo i zmniejszyć szum.
Jeżeli radio ma tylko teleskopową antenę, a nie osobne zaciski, najprostsza opcja to dodać zewnętrzny przewód jako przedłużenie albo przygotować mały adapter zgodny z gniazdem urządzenia. Sam montaż to jedno, ale równie ważne jest ustawienie anteny.
Jak podłączyć antenę i ustawić ją w mieszkaniu
W domowych warunkach największą różnicę robi nie tylko sama długość anteny, ale też to, gdzie ją położysz. Najlepszy efekt zwykle daje miejsce wysoko, blisko okna i z dala od elektroniki, która potrafi siać zakłóceniami. Dla mnie to pierwsza rzecz do sprawdzenia, zanim zacznę skracać albo wydłużać przewody.
- Unikaj ustawiania anteny za telewizorem, routerem, zasilaczem, listwą zasilającą i metalową półką.
- Jeśli to możliwe, zawieś ją wyżej niż radio, najlepiej w pobliżu okna.
- Nie zwijaj nadmiaru kabla w ciasną pętlę, bo to potrafi wprowadzić niepotrzebne zakłócenia.
- Przesuń antenę o 20-50 cm i sprawdź, czy stacje nie stają się wyraźniejsze. W pomieszczeniach to często robi większą różnicę niż zmiana całego projektu.
- Obróć antenę o 90 stopni i porównaj odbiór. W FM odbiór bywa zależny od polaryzacji i od odbić od ścian.
W praktyce nie ma jednej pozycji idealnej. Część nadajników FM korzysta z polaryzacji mieszanej, więc czasem lepiej działa układ poziomy, a czasem lekko pionowy lub po prostu trochę przesunięty względem ściany. Gdy testuję takie konstrukcje, pierwsza poprawka prawie zawsze dotyczy ustawienia, a nie samego kabla.
Jeśli radio ma wejście 75 Ω, użyj kabla koncentrycznego możliwie krótkiego i prowadź go tak, żeby przez pierwszy odcinek nie biegł równolegle do samej anteny. Jeśli ma 300 Ω, prosty układ z dwużyłową linią bywa wręcz lepszy i mniej kapryśny. Gdy to zrobisz, łatwiej ocenisz, czy potrzebujesz prostego dipola, folded dipola czy czegoś większego.
Który wariant anteny wybrać w praktyce
Wybór zależy głównie od tego, jaki masz odbiornik i jak trudne warunki w mieszkaniu. Ja patrzę na to tak: jeśli potrzebujesz szybkiego i taniego efektu, zwykły dipol wygrywa. Jeśli chcesz bardziej eleganckiego rozwiązania do wejścia 300 Ω, folded dipole ma sens. A jeśli sygnał jest naprawdę trudny, lepiej od razu myśleć o antenie zewnętrznej niż udawać, że kawałek drutu zrobi cud.
| Wariant | Orientacyjny koszt | Trudność | Kiedy wybrać | Minusy |
|---|---|---|---|---|
| Prosty dipol z dwóch przewodów | 10-20 zł | Niska | Gdy chcesz najlepszy stosunek ceny do efektu | Wymaga dobrego ustawienia w pomieszczeniu |
| Folded dipole z taśmy 300 Ω | 15-40 zł | Niska | Gdy radio ma zaciski 300 Ω i chcesz stabilny montaż | Mniej uniwersalny przy wejściach 75 Ω |
| Krótki promiennik około 75 cm | 0-30 zł | Bardzo niska | Do radia przenośnego lub szybkiego testu | Działa wyraźnie gorzej niż pełny dipol w trudnym miejscu |
| Antena zewnętrzna | 100-300 zł i więcej | Średnia lub wysoka | Gdy mieszkanie tłumi sygnał albo nadajnik jest daleko | Wymaga montażu, kabla i zwykle więcej pracy |
Najciekawsze jest to, że różnica między tymi wariantami nie polega na „magii”, tylko na dopasowaniu do sytuacji. W zwykłym mieszkaniu dobrze zawieszony dipol potrafi wygrać z droższą anteną ustawioną źle. Z tym zestawieniem łatwiej uniknąć błędów, które w praktyce psują odbiór.
Najczęstsze błędy, które psują odbiór
Najczęściej widzę kilka powtarzalnych pomyłek. Pierwsza to zła długość przewodów, zwykle różnica o kilkanaście albo kilkadziesiąt centymetrów względem sensownego zakresu. Druga to zawijanie anteny w pętle, jakby nadmiar kabla nie miał znaczenia. Ma.
- Za krótka albo za długa antena - sygnał spada, a szum rośnie, szczególnie przy słabszych stacjach.
- Metal w pobliżu - półka, ramka, kaloryfer czy obudowa telewizora potrafią zniekształcić charakterystykę anteny.
- Nieprawidłowe prowadzenie kabla - długi przewód biegnący obok zasilacza może zbierać zakłócenia.
- Oczekiwanie cudów od wzmacniacza - jeśli sygnał jest naprawdę słaby, wzmacniacz nie doda informacji, tylko może podbić szum.
- Brak testów położenia - przesunięcie anteny o pół metra bywa skuteczniejsze niż wymiana połowy instalacji.
Warto też pamiętać, że nie każda stacja zachowuje się tak samo. Jedna może grać czysto, druga będzie zanikać, bo ma niższą moc, inną lokalizację nadajnika albo po prostu trafiasz na trudne odbicia w budynku. Jeśli mimo tego odbiór nadal kuleje, problem zwykle leży poza samą domową anteną.
Kiedy warto przejść na antenę zewnętrzną
Jeśli mieszkasz daleko od nadajnika, masz grube ściany żelbetowe albo radio stoi w miejscu, gdzie sygnał stale się urywa, prosty projekt indoor może zwyczajnie nie wystarczyć. Wtedy sensowniejsza staje się antena zewnętrzna, na strychu albo na balkonie, bo dostaje czystszy sygnał już na wejściu. To nie jest przesada techniczna, tylko praktyczne obejście problemu z tłumieniem w budynku.
- Najpierw popraw ustawienie wewnątrz mieszkania.
- Jeśli to nie pomaga, przenieś antenę bliżej okna lub wyżej.
- Gdy nadal brakuje zasięgu, rozważ antenę na zewnątrz lub na poddaszu.
Nie zaczynałbym jednak od aktywnego wzmacniacza. Wzmacniacz ma sens dopiero wtedy, gdy sygnał już istnieje, ale jest za słaby; nie rozwiązuje problemu złego położenia, zakłóceń ani fatalnej geometrii anteny. Gdybym miał doradzić jedną ścieżkę, zacząłbym od prostego dipola z dwóch przewodów, zawiesił go wysoko i dopiero potem eksperymentował z bardziej rozbudowanymi wersjami. To zwykle daje najlepszy stosunek kosztu do efektu.
