Najważniejsze rzeczy, które warto sprawdzić od razu
- Sama siła sygnału nie wystarcza - w praktyce równie ważne są MER, BER i C/N.
- Najpierw ustawiasz właściwy standard i pasmo, dopiero potem stroisz antenę.
- Przy naziemnej telewizji cyfrowej sensownym punktem odniesienia jest zwykle około 47-77 dBµV, ale poziom trzeba czytać razem z jakością.
- Jeśli poziom rośnie, a jakość spada, podejrzewam najczęściej przesterowanie, odbicia albo zły tor instalacji.
- Gdy sygnał idzie przez dekoder, parametry sprawdza się w jego menu, a nie tylko w telewizorze.
Co miernik naprawdę pokazuje
W instalacjach antenowych łatwo wpaść w pułapkę jednego wskaźnika. Na ekranie widzisz wysoki poziom, ale obraz nadal tnie się albo znika przy lekkim deszczu. Dlatego ja patrzę na kilka parametrów naraz: poziom sygnału, jakość, stosunek nośnej do szumu i błędy transmisji. Dopiero taki zestaw mówi, czy antena jest ustawiona dobrze.
| Parametr | Co oznacza | Jak go czytam w praktyce |
|---|---|---|
| Poziom w dBµV | Siła sygnału w punkcie pomiaru | Za niski oznacza brak zapasu. Za wysoki może przesterować tuner albo wzmacniacz. |
| C/N | Stosunek sygnału użytecznego do szumu | Im wyższy, tym lepiej. Niski C/N zwykle wskazuje na zakłócenia, zły kabel albo słabe ustawienie anteny. |
| MER | Jakość modulacji sygnału cyfrowego | To jeden z najpraktyczniejszych wskaźników. Gdy MER spada, odbiór zwykle pogarsza się szybciej niż pokazuje to sam poziom. |
| BER / CBER / VBER | Liczba błędów bitowych przed i po korekcji | CBER pokazuje stan „surowy”, VBER po korekcji. Jeśli po korekcji błędy nadal są widoczne, instalacja wymaga poprawy. |
| Spectrum / tilt / echo | Rozkład sygnału w paśmie i odbicia | Przydaje się, gdy problem nie dotyczy jednego kanału, tylko całej instalacji albo jednego zakresu częstotliwości. |
W praktyce lubię myśleć o poziomie jako o „ile sygnału dociera”, a o MER i BER jako o „jak dobrze da się go jeszcze wykorzystać”. Televes podaje dla sygnału COFDM-TV zakres 47-77 dBµV jako punkt odniesienia dla poziomu w instalacji, więc to dobry zakres startowy, ale nie wolno go traktować jak jedynego kryterium. Sama siła bez jakości potrafi mylić bardziej niż pomagać. Teraz przejdę do tego, jak podłączyć miernik, żeby odczyt był naprawdę użyteczny.

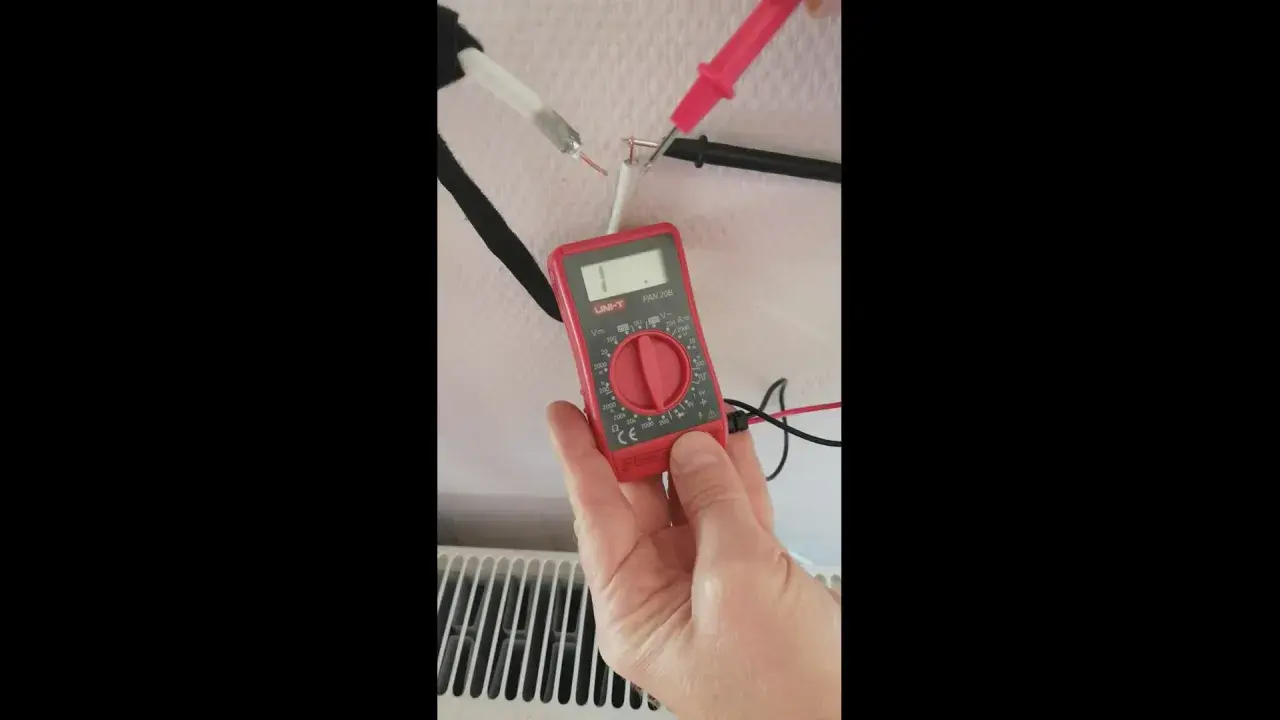

Jak podłączyć miernik i wybrać właściwy tryb pomiaru
Najwięcej błędów widzę nie przy kręceniu anteną, tylko na samym początku, kiedy miernik jest ustawiony w złym trybie albo podłączony w niewłaściwym miejscu. Jeśli mierzysz naziemną telewizję cyfrową, wybierz właściwy standard DVB-T albo DVB-T2 i sprawdź, czy pracujesz w paśmie UHF czy VHF. To ważne zwłaszcza wtedy, gdy problem dotyczy tylko jednego multipleksu.
- Podłącz miernik w punkcie, który chcesz ocenić: bezpośrednio przy antenie, na wyjściu wzmacniacza, przy gnieździe abonenckim albo przy telewizorze.
- Ustaw standard sygnału zgodny z instalacją. Inne ustawienie dla DVB-T2, inne dla satelity, inne dla kablówki.
- Wybierz konkretny kanał albo częstotliwość, a nie tylko ogólny tryb skanowania.
- Poczekaj, aż odczyt się ustabilizuje. Szybkie przeskakiwanie po kanałach potrafi zafałszować wynik.
- Jeśli miernik ma funkcję MER, BER i C/N, włącz wszystkie trzy. Poziom sam w sobie nie daje pełnego obrazu.
- Jeśli instalacja ma wzmacniacz, upewnij się, że jest zasilany poprawnie. Brak zasilania potrafi wyglądać jak „słaba antena”.
Jak przypomina Sony, gdy sygnał przechodzi przez dekoder lub przystawkę, diagnostykę trzeba robić w jego menu, a nie w samym telewizorze. To ważne, bo telewizor i dekoder potrafią pokazywać inne wartości, nawet jeśli oglądasz ten sam kanał. Gdy podłączenie i tryb są poprawne, można przejść do właściwego strojenia anteny.
Jak sprawdzić sygnał antenowy miernikiem krok po kroku
Tu robi się najpraktyczniej. Ja nie zaczynam od „maksymalnego poziomu”, tylko od stabilnego kompromisu między siłą a jakością. W wielu instalacjach najwyższy poziom sygnału wcale nie daje najlepszego odbioru, bo antena może łapać odbicia albo przesterowywać tor wejściowy.
- Ustaw antenę w przybliżeniu na nadajnik, korzystając z kierunku montażu lub danych o nadajniku, jeśli je masz.
- Wybierz na mierniku pierwszy ważny kanał lub multipleks.
- Odczytaj poziom, MER i BER, zanim cokolwiek poruszysz.
- Przesuwaj antenę bardzo małymi krokami, zwykle po kilka stopni, i po każdym ruchu daj miernikowi chwilę na ustabilizowanie.
- Nie zatrzymuj się na samym wzroście poziomu. Jeśli MER spada, to sygnał może wyglądać mocniej, ale być gorszy jakościowo.
- Sprawdź kilka kanałów z różnych części pasma. Jeden dobry kanał nie gwarantuje, że cała instalacja jest ustawiona prawidłowo.
- Na końcu zabezpiecz antenę i okablowanie dopiero wtedy, gdy wyniki są stabilne po kilku powtórkach pomiaru.
Jeśli miernik pokazuje dobry poziom, ale obraz nadal się rwie, zwykle patrzę najpierw na MER. To właśnie ten parametr często zdradza problem wcześniej niż sam odbiornik. Z doświadczenia wiem też, że najlepszy wynik to nie zawsze najwyższe wskazanie, tylko najbardziej stabilne wskazania po lekkim poruszeniu anteną i przewodem. To prowadzi prosto do interpretacji wyników, bo tu łatwo się pomylić.
Jak interpretować wynik bez zgadywania
Odczyt z miernika ma sens tylko wtedy, gdy potrafisz go przełożyć na decyzję: zostawiam ustawienie, poprawiam kierunek, czy szukam problemu w kablu. Najprościej myślę o tym tak: poziom mówi o „ile”, a MER i BER mówią o „jak dobrze”. Jeśli jedno rośnie, a drugie wyraźnie się pogarsza, nie jest to sukces, tylko sygnał ostrzegawczy.
| Co widzę na mierniku | Co to zwykle oznacza | Co robię dalej |
|---|---|---|
| Poziom poniżej około 47 dBµV | Sygnał jest na granicy użyteczności albo brakuje zapasu | Sprawdzam ustawienie anteny, kabel, złącza i zasilanie wzmacniacza. |
| Poziom w środku zakresu, ale MER słaby | Jest sygnał, ale jest zanieczyszczony szumem, odbiciami albo zakłóceniami | Patrzę na kierunek anteny, polaryzację, przeszkody i jakość przewodu. |
| Poziom bardzo wysoki, a odbiór gorszy | Możliwe przesterowanie instalacji lub tunera | Ograniczam wzmocnienie, stosuję tłumik albo zmieniam punkt pomiaru. |
| CBER widoczny, VBER bliski zera | Korekcja jeszcze daje radę, ale instalacja pracuje bez dużego zapasu | Traktuję to jako sygnał do poprawy ustawienia lub kabli. |
| Wahania jakości przy stałym poziomie | Typowy objaw odbić, zakłóceń albo problemu z konkretnym pasmem | Sprawdzam okolicę anteny i porównuję kilka kanałów, nie tylko jeden. |
Jeśli problem dotyczy tylko jednego kanału albo jednego multipleksu, nie zakładałbym od razu awarii całej instalacji. W DVB-T2 bardzo często winny jest pojedynczy element: źle dobrana polaryzacja, niedopasowane pasmo VHF/UHF, kiepskie złącze lub wzmacniacz, który zamiast pomagać, zaczyna przeszkadzać. A właśnie takie pułapki najłatwiej omówić osobno.
Najczęstsze błędy, które fałszują pomiar
W terenie widzę kilka powtarzalnych błędów. Nie są spektakularne, ale potrafią całkowicie zmienić wynik. I właśnie dlatego ktoś bywa przekonany, że „antena jest dobra”, choć w rzeczywistości mierzy po prostu błędny punkt albo błędnie interpretuje wynik.
- Pomiar w złym miejscu - wynik przy antenie może być dobry, ale na gnieździe końcowym już nie, bo po drodze jest zły rozgałęźnik albo słaby kabel.
- Za duże wzmocnienie - wzmacniacz nie naprawia wszystkiego. Jeśli sygnał jest już mocny, może go tylko przesterować.
- Źle dobrane pasmo - szczególnie przy MUX-8, gdzie trzeba pamiętać o VHF i odpowiedniej polaryzacji.
- Luźne lub utlenione złącza - jedno słabe połączenie potrafi zabić MER skuteczniej niż sama odległość od nadajnika.
- Pisanie wszystkiego na karb pogody - deszcz i wiatr mają znaczenie, ale jeśli wynik jest zły przy dobrej pogodzie, problem jest w instalacji.
- Patrzenie tylko na procenty z menu TV - takie paski są umowne i między modelami potrafią znaczyć coś zupełnie innego.
Ja zawsze sprawdzam też, czy kabel nie ma mikropęknięć i czy ekranowanie nie jest naruszone przy wtykach. Taki drobiazg bywa bardziej szkodliwy niż słaba antena. Gdy instalacja ma wzmacniacz, warto też odłączyć go na chwilę i porównać wynik, bo czasem to on jest źródłem problemu, a nie ratunkiem. Z tego miejsca już tylko krok do dwóch szybkich testów, które oszczędzają najwięcej czasu.
Dwa szybkie testy, które robię na końcu
Jeśli miałbym zostawić tylko dwa dodatkowe sprawdzenia, wybrałbym te, które najszybciej pokazują, czy problem siedzi w antenie, czy w reszcie toru. To nie są testy „na oko”. To prosty sposób, żeby uniknąć niepotrzebnych wymian sprzętu.
- Test porównawczy kabla - jeśli masz możliwość, zamień przewód albo pomierz ten sam sygnał bezpośrednio przy antenie i na gnieździe. Duży spadek między punktami oznacza, że problem jest w torze pośrednim, nie w samej antenie.
- Test bez wzmacniacza - gdy sygnał jest mocny, a jakość słaba, na chwilę wyłącz wzmacniacz lub wstaw tłumik. Jeśli MER się poprawi, masz klasyczny przypadek przesterowania.
Po tych dwóch próbach zwykle wiem już, czy poprawiam ustawienie anteny, wymieniam element toru, czy szukam zakłóceń w otoczeniu. Jeśli poziom, MER i BER są stabilne, a odbiór nadal szwankuje, wracam do podstaw: złącza, kabel, zasilanie wzmacniacza i właściwe pasmo. To najkrótsza droga do pewnej diagnozy i właśnie tak podchodzę do pomiaru, zamiast opierać się na jednym przypadkowym wskazaniu.
