Mała płytka w puszce anteny często odpowiada za cały odbiór, więc jej awaria potrafi wyglądać jak problem z telewizorem, kablem albo samym nadajnikiem. W praktyce najpierw sprawdzam zasilanie, potem złącza i dopiero na końcu sam moduł, bo to oszczędza czas i pieniądze. Poniżej rozbieram temat: jak sprawdzić czy płytka antenowa działa, co da się zmierzyć zwykłym multimetrem, kiedy warto ją po prostu wymienić i jak nie pomylić uszkodzenia z przesterowaniem sygnału.
Najpierw sprawdź zasilanie, potem przewód, a dopiero na końcu sam moduł
- Jeśli napięcie nie dochodzi do anteny, płytka nie ma szans działać poprawnie.
- Brak obrazu po deszczu, nalot na stykach albo luźny wtyk częściej wskazują na kabel niż na sam wzmacniacz.
- Gdy po ominięciu płytki odbiór wraca, problem leży w module albo w jego zasilaniu.
- Zbyt mocny wzmacniacz też potrafi zepsuć odbiór, zwłaszcza gdy ma zysk rzędu 30 dB i więcej.
- Najlepszy test to taki, który odcina po kolei zasilanie, przewód i sam element wzmacniający.
Czym jest płytka antenowa i kiedy w ogóle ją podejrzewam

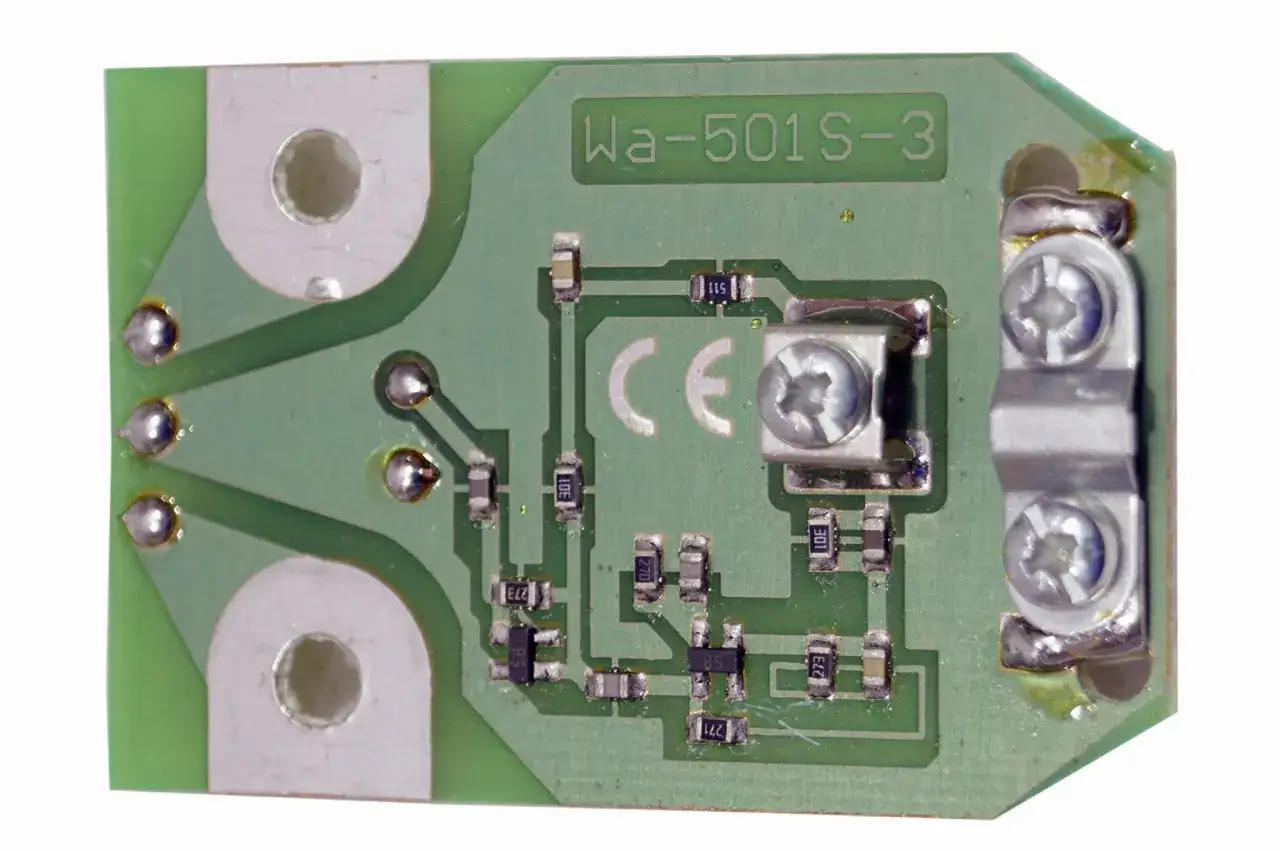

W praktyce pod pojęciem płytki antenowej kryje się zwykle mały przedwzmacniacz albo wzmacniacz schowany w puszce anteny. To właśnie on wzmacnia sygnał zanim ten trafi do kabla koncentrycznego i dalej do telewizora. Taki moduł bywa zasilany po kablu, najczęściej napięciem 12 V, ale w niektórych instalacjach spotyka się też rozwiązania zasilane 5 V albo układy pracujące w szerszym zakresie, na przykład 5-24 V.
Jeśli antena jest bierna, nie ma w niej takiej płytki w ogóle, więc od razu odpada cały jeden trop. Ja zaczynam od ustalenia, czy mam do czynienia z anteną aktywną, czy z klasyczną konstrukcją z symetryzatorem. To ważne, bo w pierwszym przypadku diagnozuje się zasilanie i sam moduł, a w drugim trzeba patrzeć przede wszystkim na kabel, ustawienie anteny i złącza. To rozróżnienie porządkuje całą diagnostykę, a dalej przechodzę już do objawów.
Objawy, które naprawdę wskazują na awarię
Nie każdy zły obraz oznacza spalony wzmacniacz. Czasem problemem jest zbyt mocny sygnał, czasem wilgoć w złączu, a czasem po prostu kabel, który dodał za dużo tłumienia. Dlatego patrzę na objawy w zestawie, a nie na jeden pojedynczy znak.
| Objaw | Co zwykle oznacza | Co sprawdzam najpierw |
|---|---|---|
| Brak obrazu i dźwięku | Brak zasilania, zwarcie na kablu, uszkodzony moduł albo źle ustawiony kanał w odbiorniku | Napięcie na zasilaczu, separator, wtyki F i ciągłość przewodu |
| Obraz pikseluje lub zanika po włączeniu wzmacniacza | Przesterowanie instalacji albo wzmacniacz zbyt mocny dla lokalnego sygnału | Wyłączam wzmacniacz lub przechodzę na tryb pasywny |
| Odbiór wraca po poruszeniu kablem | Luźne albo skorodowane złącze, pęknięta żyła, problem z oplotem | Oglądam wtyki i odcinek kabla przy antenie |
| Po deszczu sygnał gwałtownie spada | Woda w puszce, na złączu albo w kablu | Sprawdzam ślady korozji, wilgoć i szczelność obudowy |
| Sygnał jest słaby tylko na długim odcinku | Za duże tłumienie kabla, szczególnie przy instalacji dłuższej niż około 30 m | Porównuję odbiór na krótkim przewodzie i na docelowym kablu |
Największy błąd widzę wtedy, gdy ktoś uznaje, że każdy brak obrazu oznacza uszkodzoną płytkę. Wzmacniacz z dużym zyskiem, zwłaszcza 30 dB i więcej, potrafi dać podobny efekt jak awaria, tylko że przyczyna leży w przesterowaniu, a nie w spalonym układzie. Dopiero po takim odsianiu objawów warto sięgać po miernik i rozkręcać puszkę.
Jak sprawdzam płytkę miernikiem i wzrokiem bez zgadywania
W tej części nie chodzi o „magiczne” testy, tylko o prostą, logiczną kolejność. Ja zaczynam od bezpiecznego odłączenia zasilania, bo w antenach aktywnych napięcie idzie po kablu koncentrycznym i łatwo zrobić zwarcie przypadkiem. Jeśli instalacja była po burzy albo po intensywnych opadach, tym bardziej nie zakładam od razu, że winny jest sam moduł.
Oględziny, które dużo mówią bez żadnego pomiaru

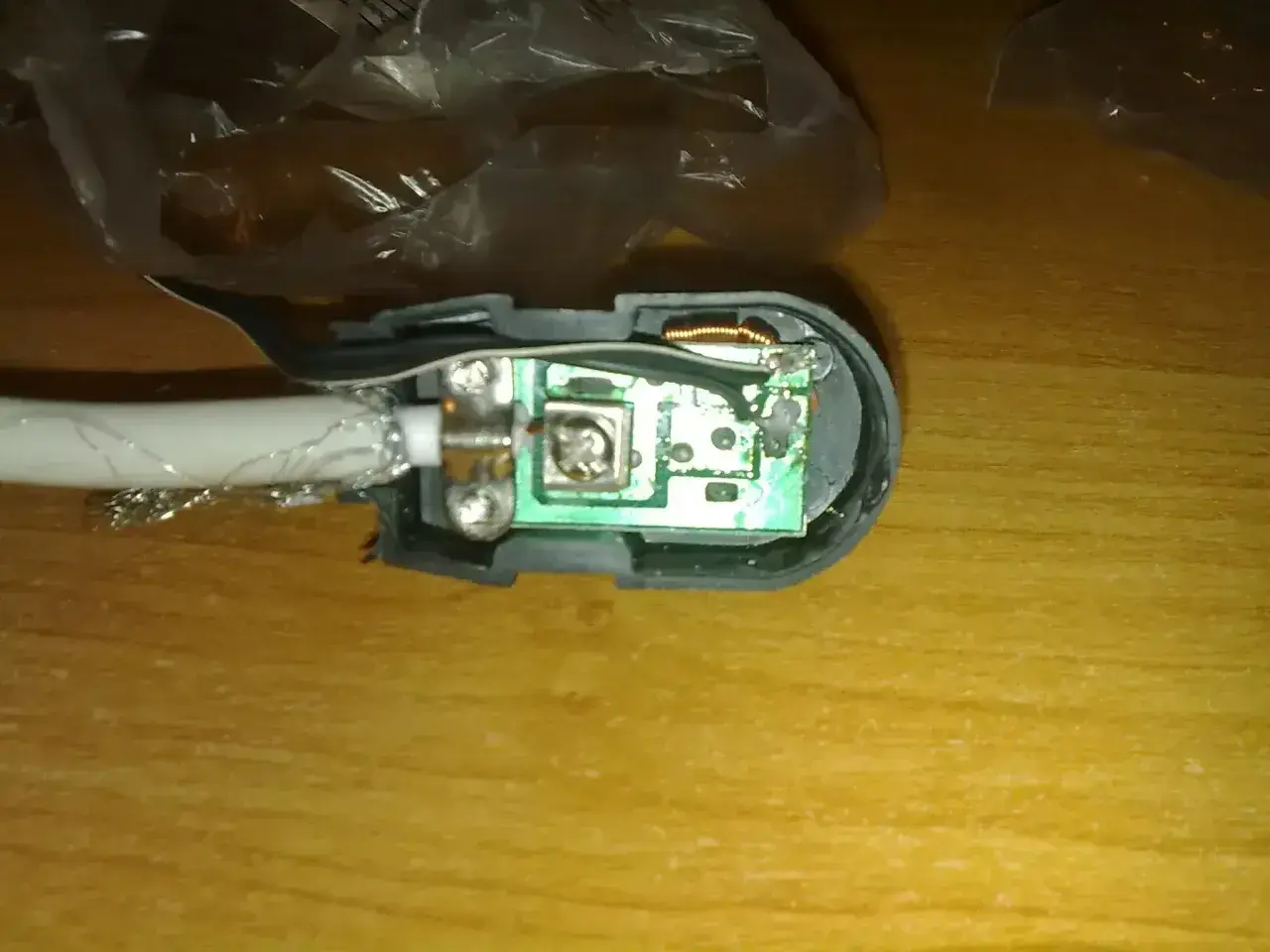

Po otwarciu puszki szukam przede wszystkim wilgoci, nalotu, zielonej korozji, przebarwień po przepięciu i pękniętych lutów. Jeśli na płytce widać osmalenie albo ślady zalania, to dla mnie bardzo mocny sygnał, że naprawa może być nieopłacalna. W antenach zewnętrznych woda i przepięcia robią więcej szkody niż sama elektronika przyznałaby na pierwszy rzut oka.
Patrzę też na kabel przy wejściu do puszki. Jeżeli oplot dotyka żyły głównej, instalacja ma zwarcie i płytka może w ogóle nie ruszyć. To drobny detal, ale właśnie takie drobiazgi najczęściej udają „spaloną antenę”.
Pomiar napięcia mówi więcej niż sam wygląd
Multimetr ustawiam na pomiar napięcia stałego i sprawdzam, czy zasilacz rzeczywiście podaje napięcie. W praktyce interesuje mnie, czy przy wyjściu zasilacza i przy antenie pojawia się wartość zgodna z danym układem, najczęściej okolice 5 V albo 12 V. Jeśli napięcie jest na zasilaczu, a nie ma go przy antenie, problem leży po drodze: w kablu, separatorze, rozgałęźniku albo złączu.
Tu ważna uwaga: miernik nie pokaże mi jakości wzmocnienia, tylko zasilanie i zwarcia. Nie da się nim ocenić, czy płytka ma jeszcze prawidłowy zysk, ale da się szybko wykluczyć sytuację, w której moduł nie ma w ogóle prawa działać. Jeśli na końcu przewodu napięcie znika, mam już pierwszy konkretny trop.
Przeczytaj również: Jak zrobić antenę dipol: proste kroki i materiały do budowy
Test z ominięciem modułu daje najbardziej praktyczną odpowiedź
Jeśli konstrukcja anteny na to pozwala, odłączam płytkę i sprawdzam odbiór w trybie pasywnym albo podłączam antenę bezpośrednio do telewizora przez sprawny kabel. To najprostszy test rozstrzygający: jeśli obraz wraca albo stabilizuje się bez wzmacniacza, problem jest w module lub jego zasilaniu. Jeśli sytuacja się nie poprawia, sama płytka nie była główną przyczyną.
W niektórych antenach aktywnych da się też przełączyć tryb pracy, ale dioda kontrolna nie zawsze jest pełnym dowodem sprawności. Jeśli świeci, to dobrze, ale nadal trzeba sprawdzić, czy moduł faktycznie wzmacnia sygnał, a nie tylko dostaje zasilanie. Gdy ten etap nie przynosi odpowiedzi, przechodzę do porównania z pozostałą częścią instalacji.
Jak odróżniam uszkodzoną płytkę od kabla, zasilacza i złączy
Tu najłatwiej zaoszczędzić pieniądze, bo objawy często wyglądają podobnie. Zasilacz może podawać napięcie „na pusto”, ale nie pod obciążeniem. Kabel może mieć przerwę wewnątrz izolacji, a złącze może wyglądać dobrze tylko z zewnątrz. Dlatego rozbijam instalację na trzy elementy i sprawdzam je osobno.
| Element | Typowy problem | Szybki test |
|---|---|---|
| Zasilacz antenowy | Brak napięcia, niestabilne napięcie, uszkodzony separator | Pomiar napięcia na wyjściu zasilacza i kontrola, czy faktycznie dochodzi do kabla |
| Kabel koncentryczny | Zwarcie żyły z oplotem, pęknięcie, zawilgocenie, zbyt duże tłumienie | Test ciągłości, oględziny końcówek, porównanie z krótszym przewodem |
| Złącza i rozgałęźniki | Korozja, luz, brak przepuszczania zasilania DC | Wyłączenie pośrednich elementów i pomiar na wejściu oraz wyjściu |
| Płytka antenowa | Brak wzmocnienia mimo prawidłowego zasilania | Test obejściowy i sprawdzenie, czy obraz wraca po odłączeniu modułu |
Jeśli między zasilaczem a anteną są rozgałęźniki lub zwrotnice, sprawdzam, czy przepuszczają zasilanie w stronę anteny. To ma znaczenie, bo nie każdy element instalacji pozwala na zdalne zasilanie po kablu. W domowej instalacji antenowej bardzo często winny okazuje się właśnie jeden drobny element pośredni, a nie sam wzmacniacz. Gdy ten podział już mam, decyzja o wymianie robi się dużo prostsza.
Kiedy wymiana ma większy sens niż naprawa
Wielu uszkodzonych płytek po prostu nie opłaca się „ratować”. Jeśli widać ślady przepięcia, zalania, utlenione ścieżki albo odpadły elementy SMD, szybciej i rozsądniej jest wymienić cały moduł. W antenach montowanych na zewnątrz zwykle bardziej opłaca się przywrócić sprawność instalacji niż tracić czas na półśrodki.
Przy wyborze zamiennika pilnuję kilku rzeczy i nie biorę pierwszego lepszego modelu:
- napięcie zasilania musi pasować do instalacji, czyli najczęściej 5 V, 12 V albo zakres zgodny z konkretną anteną,
- pasmo pracy powinno odpowiadać temu, co antena naprawdę odbiera, na przykład UHF, VHF albo FM/VHF/UHF,
- impedancja instalacji powinna pozostać zgodna, zwykle 75 Ω,
- sposób montażu i typ złącza muszą pasować do puszki antenowej,
- filtr LTE/5G warto zachować, jeśli był częścią oryginalnego układu i faktycznie pomagał w danej lokalizacji.
Jeśli antena była bierna, a ktoś dołożył wzmacniacz tylko „na zapas”, czasem rozsądniej jest wrócić do prostszego układu z symetryzatorem. Symetryzator to pasywny element dopasowujący antenę do kabla, więc nie wzmacnia sygnału, ale porządkuje pracę całej instalacji. To ważne zwłaszcza tam, gdzie sygnał z nadajnika jest i tak mocny. Gdyby jednak po wymianie nadal nie było poprawy, sprawdzam już całą instalację, a nie sam moduł.
Gdy po wymianie dalej brakuje sygnału, sprawdzam już tylko trzy rzeczy
Jeśli nowa płytka nic nie zmienia, wracam do podstaw. Najpierw patrzę na ustawienie anteny i przeszkody w polu odbioru, potem na stan kabla i złączy, a na końcu na to, czy instalacja nie jest po prostu zbyt mocna jak na lokalne warunki. Wbrew pozorom drugi przypadek zdarza się częściej, niż się wydaje.
- Sprawdzam, czy antena nie została przestawiona, zasłonięta albo źle ustawiona względem nadajnika.
- Oglądam końcówki kabla, bo jeden zaśniedziały wtyk potrafi zepsuć cały odbiór.
- Wyłączam wzmacniacz lub przechodzę na tryb pasywny, jeśli sygnał jest zbyt silny i powoduje pikselizację.
Najlepsza diagnostyka instalacji antenowej sprowadza się do prostego porządku: najpierw zasilanie, potem przewód, na końcu sam moduł. Taki podział zwykle daje odpowiedź szybciej niż wymiana części na oślep, a przy okazji pokazuje, czy problem jest jednorazową usterką, czy po prostu sygnał w danym miejscu wymaga prostszego układu odbioru.
