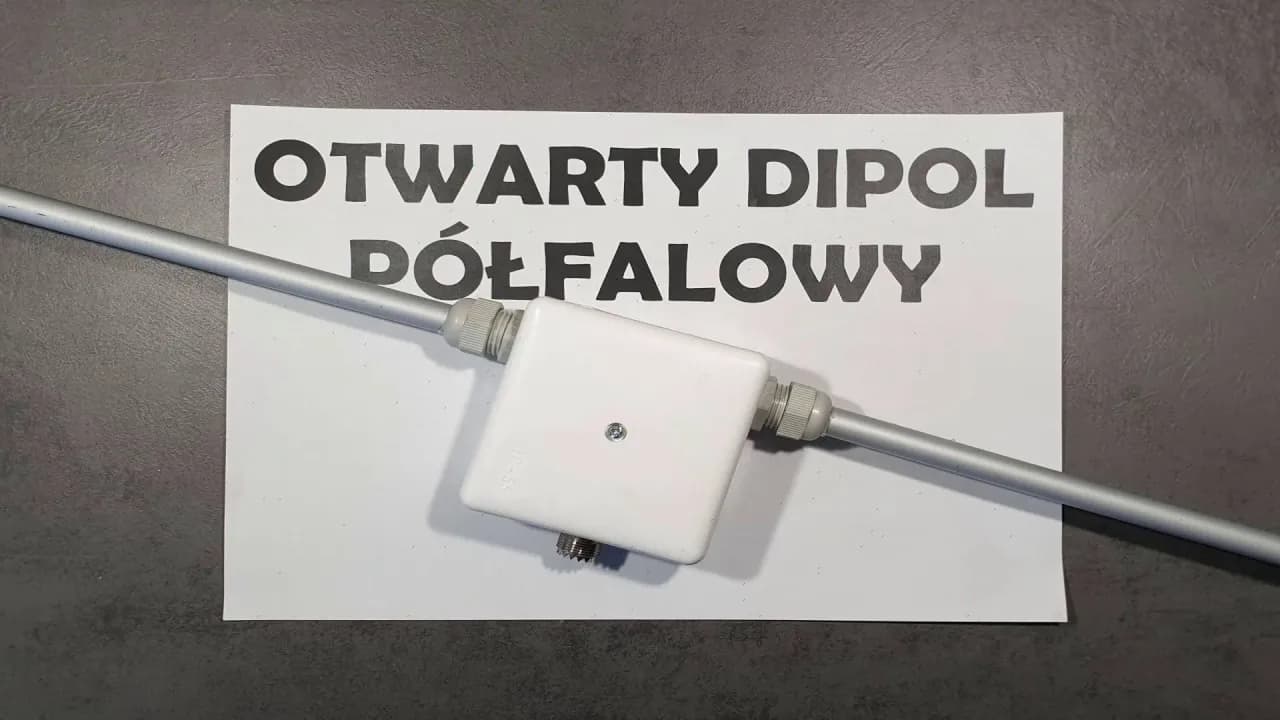

Budowa anteny dipol to proste i satysfakcjonujące zadanie, które można zrealizować samodzielnie. Wymaga to jedynie podstawowych materiałów oraz zrozumienia kilku kluczowych zasad dotyczących wymiarów anteny. Najpopularniejszym typem jest antena półfalowa, składająca się z dwóch równych elementów przewodzących, które są oddzielone małą przerwą i zasilane kablem koncentrycznym w centralnym punkcie. W artykule przedstawimy kroki niezbędne do zbudowania własnej anteny dipol, a także omówimy, jakie materiały będą potrzebne oraz jak obliczyć odpowiednie wymiary.
Bez względu na to, czy chcesz poprawić odbiór sygnału radiowego, czy telewizyjnego, antena dipol może być efektywnym rozwiązaniem. Dzięki prostym technikom budowy, każdy może skonstruować antenę, która będzie działać w różnych warunkach. W kolejnych częściach artykułu omówimy szczegółowo proces montażu, strojenia oraz potencjalne problemy, które mogą wystąpić podczas budowy.
Najważniejsze informacje:
- Antenę dipol można zbudować z materiałów takich jak drut miedziany lub aluminiowe pręty.
- Wymiary anteny oblicza się na podstawie docelowej częstotliwości, stosując wzór $$L = \frac{143}{f}$$.
- Proces budowy obejmuje cięcie materiałów, łączenie elementów oraz montaż anteny na wsparciu.
- Optymalna wydajność anteny zależy od jej strojenia oraz odpowiedniego umiejscowienia.
- Podczas budowy warto unikać najczęstszych błędów, aby zapewnić lepszy odbiór sygnału.
Jak zbudować antenę dipol: materiały i przygotowanie projektu
Budowa anteny dipol wymaga odpowiednich materiałów oraz staranności w przygotowaniach. Zrozumienie, jakie elementy są niezbędne, to klucz do sukcesu. Najczęściej używane materiały to drut miedziany lub aluminiowy, które zapewniają dobrą przewodność. Ważne jest, aby wybrać odpowiednią średnicę drutu, co wpływa na wydajność anteny. Warto również zainwestować w wysokiej jakości złącza, które zapewnią trwałość i stabilność połączeń.
Przygotowanie projektu anteny to kolejny istotny krok. Należy dokładnie zaplanować, gdzie antena będzie montowana oraz jakie wymiary będą miały jej elementy. Zrozumienie podstawowych zasad dotyczących długości anteny oraz jej umiejscowienia pomoże w osiągnięciu lepszego odbioru sygnału. Dobrze jest również mieć pod ręką odpowiednie narzędzia, takie jak wkrętaki, nożyczki do drutu i miarkę, co ułatwi cały proces budowy.
Wybór odpowiednich materiałów do budowy anteny dipol
Wybór właściwych materiałów jest kluczowy dla efektywności anteny dipol. Drut miedziany to popularny wybór ze względu na doskonałą przewodność. Alternatywnie, aluminiowe pręty są lżejsze i bardziej odporne na korozję, co czyni je dobrym rozwiązaniem w trudnych warunkach atmosferycznych. Warto również zwrócić uwagę na złącza, takie jak złącza F lub N, które powinny być kompatybilne z używanym kablem koncentrycznym. Wybierając materiały, zawsze warto stawiać na jakość, aby zapewnić długotrwałe i stabilne połączenia.
- Drut miedziany o średnicy 1.5 mm - idealny do większości zastosowań.
- Aluminiowe pręty o średnicy 2 mm - lekkie i odporne na korozję.
- Złącza F - powszechnie stosowane w kablach koncentrycznych, zapewniające solidne połączenie.
Obliczanie wymiarów anteny dipol dla konkretnej częstotliwości
Aby prawidłowo zbudować antenę dipol, kluczowe jest obliczenie jej wymiarów na podstawie docelowej częstotliwości. Najczęściej stosowaną metodą jest użycie wzoru $$L = \frac{143}{f}$$, gdzie $$L$$ to długość jednego ramienia anteny w metrach, a $$f$$ to częstotliwość w MHz. Na przykład, dla częstotliwości 149 MHz, długość jednego ramienia wyniesie około 0.483 metra (48.3 cm). Warto pamiętać, że zaleca się skrócenie obliczonej długości o około 5%, aby uwzględnić efekty końcowe i zapewnić odpowiednią rezonans.
Obliczając wymiary, można dostosować antenę do różnych zastosowań. Dla częstotliwości 100 MHz, długość ramion anteny wyniesie około 1.43 metra. To oznacza, że każda z dwóch części anteny powinna mieć długość 0.715 metra. Takie precyzyjne obliczenia są kluczowe, aby antena mogła efektywnie odbierać sygnały radiowe. Pamiętaj, aby zawsze zwracać uwagę na specyfikacje i dostosować długości do konkretnego zastosowania.
Krok po kroku: jak zmontować antenę dipol
Aby zbudować antenę dipol, kluczowe jest dokładne przygotowanie wszystkich elementów. Na początku należy wyciąć dwa kawałki przewodnika, takie jak drut miedziany lub aluminiowy, na obliczoną wcześniej długość. Upewnij się, że oba elementy są równe, co jest istotne dla prawidłowego działania anteny. Następnie przygotuj końce przewodów, usuwając izolację na długości około 1-2 cm, aby umożliwić łatwe połączenie z kablem koncentrycznym. Po przygotowaniu elementów, czas na ich połączenie. Podłącz jeden koniec przewodu do środkowego przewodnika kabla koncentrycznego, a drugi koniec do ekranu kabla. Można to zrobić za pomocą złączek, lutowania lub poprzez owinięcie przewodów wokół końców kabla. Upewnij się, że połączenia są solidne, aby uniknąć problemów z sygnałem. Dobrze jest również zabezpieczyć połączenia taśmą izolacyjną, aby zapobiec ich uszkodzeniu.Teraz, gdy elementy są połączone, nadchodzi czas na montaż anteny. W tym celu należy umieścić dwa elementy na stabilnym, nieprzewodzącym wsparciu, takim jak plastikowy lub drewniany pręt. Ustaw je w odległości 180 stopni od siebie, upewniając się, że są proste i równoległe. Na końcu, użyj złącza, aby podłączyć kabel koncentryczny do punktu zasilania anteny. Pamiętaj, aby zamontować antenę na odpowiedniej wysokości i w kierunku źródła sygnału, co znacząco poprawi jej wydajność.
| Krok | Opis | Narzędzia |
|---|---|---|
| 1 | Wyciąć dwa kawałki przewodnika na obliczoną długość | Nożyczki do drutu, miarka |
| 2 | Usunąć izolację na końcach przewodów | Nożyk, szczypce |
| 3 | Połączyć przewody z kablem koncentrycznym | Złącza, lutownica (opcjonalnie) |
| 4 | Umieścić elementy na wsparciu w 180 stopniach | Wsparcie (plastikowy lub drewniany pręt) |
| 5 | Podłączyć kabel koncentryczny do anteny | Złącza |
Montaż anteny dipol na wsparciu i podłączenie kabla
Montując antenę dipol, kluczowe jest, aby umieścić ją na stabilnym wsparciu, co zapewni jej prawidłowe działanie. Antena powinna być zamontowana w pozycji poziomej, z ramionami ustawionymi w 180 stopniach. Można użyć plastikowego lub drewnianego pręta jako wsparcia, które nie przewodzi prądu. Upewnij się, że antena jest dobrze zabezpieczona, aby uniknąć jej poruszenia przez wiatr lub inne czynniki zewnętrzne.

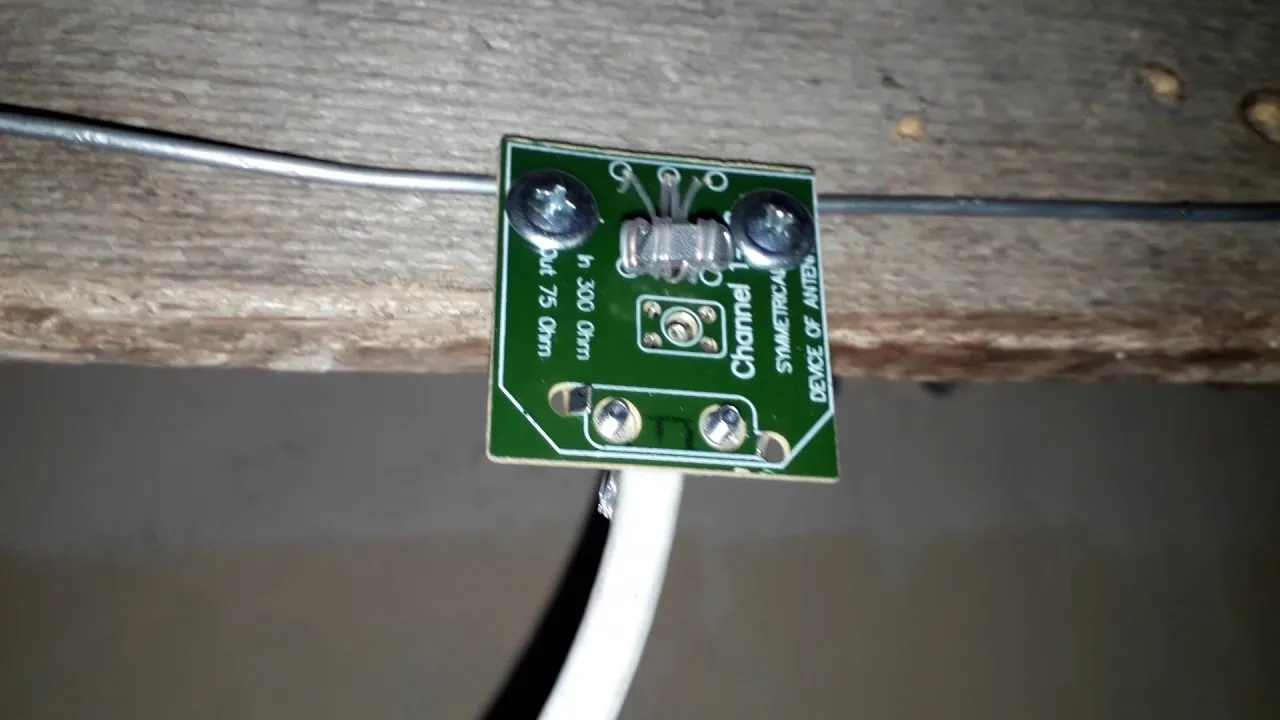

Po zamontowaniu anteny, czas na podłączenie kabla koncentrycznego. Podłącz środkowy przewodnik kabla do jednego z ramion anteny, a ekran (braz) do drugiego ramienia. Warto użyć złącza F lub N, aby zapewnić solidne połączenie. Upewnij się, że wszystkie połączenia są dobrze izolowane, co pomoże w uniknięciu zakłóceń sygnału.
Techniki strojenia anteny dla lepszego odbioru sygnału
Aby uzyskać optymalny odbiór sygnału z anteny dipol, kluczowe jest jej odpowiednie strojenie. Jedną z najważniejszych technik jest użycie analizatora antenowego, który pozwala na pomiar współczynnika SWR (Standing Wave Ratio). Idealny współczynnik SWR powinien być jak najbliższy 1:1, co oznacza, że antena jest dobrze dostrojona do częstotliwości, na której pracuje. W przypadku, gdy SWR jest wyższy, należy dostosować długość ramion anteny, aby poprawić parametry odbioru.
Kolejną techniką strojenia jest zmiana pozycji anteny. Umieszczenie anteny na wyższej wysokości lub w innym kierunku może znacząco wpłynąć na jakość sygnału. Warto również unikać przeszkód, takich jak budynki czy drzewa, które mogą tłumić sygnał. Dobrze jest przeprowadzać testy w różnych lokalizacjach, aby znaleźć najlepsze miejsce dla anteny. Użycie odpowiednich narzędzi, takich jak miernik sygnału, pomoże w ocenie jakości odbioru i dostosowaniu anteny do optymalnych warunków.
| Narzędzie | Funkcja |
|---|---|
| Analizator antenowy | Pomiar współczynnika SWR i dostosowanie długości ramion anteny |
| Miernik sygnału | Ocena jakości odbioru i lokalizacja najlepszej pozycji anteny |
Czytaj więcej: Jaki konwerter do anteny satelitarnej wybrać, aby uniknąć błędów?
Jak wykorzystać antenę dipol w różnych zastosowaniach praktycznych
Anteny dipolowe, dzięki swojej prostocie i efektywności, znajdują zastosowanie w wielu dziedzinach, które wykraczają poza standardowy odbiór sygnału radiowego. Na przykład, w amatorskiej radiokomunikacji, anteny te są często wykorzystywane do nawiązywania łączności na różnych pasmach częstotliwości. Dzięki możliwości łatwego dostosowania długości ramion, można je optymalizować do konkretnych zastosowań, takich jak łączność VHF czy UHF, co pozwala na uzyskanie lepszej jakości sygnału i zasięgu.
Co więcej, w przyszłości można spodziewać się rozwoju technologii antenowych, które wykorzystują inteligentne algorytmy do automatycznego strojenia anten w zależności od warunków sygnałowych. Tego typu rozwiązania mogą znacznie uprościć proces dostosowywania anteny dipol do zmiennych warunków otoczenia, co będzie miało zastosowanie nie tylko w radiokomunikacji, ale również w systemach IoT (Internet of Things), gdzie stabilny sygnał jest kluczowy dla efektywnej komunikacji między urządzeniami. Inwestycje w takie technologie mogą przynieść znaczne korzyści w zakresie jakości i niezawodności sygnału.
