Najważniejsze rzeczy do sprawdzenia przed podłączeniem
- Sprawdź, czy subwoofer jest aktywny, pasywny oraz czy ma wejście high-level, line-in albo LFE.
- W większości domowych zestawów głośniki nie idą przez subwoofer; wyjątkiem są modele z wyjściem speaker out.
- Jeśli amplituner ma wyjście SUB OUT, podłącz subwoofer osobnym kablem RCA, a kolumny zostaw na zaciskach wzmacniacza.
- Na start ustaw crossover w okolicy 80 Hz, fazę na 0° i niski poziom głośności suba.
- Jeśli bas znika albo dudni, problem częściej leży w ustawieniach niż w samych kablach.
Najpierw ustal, z jakim subwooferem pracujesz
Ja zaczynam od sprawdzenia tyłu obudowy, bo to od razu pokazuje, czy subwoofer jest aktywny, pasywny, czy ma tylko wejście liniowe, czy też także wejścia wysokopoziomowe. Od tego zależy cały sposób podłączenia, a przy złym założeniu można łatwo dojść do miejsca, w którym sprzęt gra słabo albo w ogóle nie gra.
| Typ subwoofera | Jak się go podłącza | Czy głośniki idą przez subwoofer | Co to oznacza w praktyce |
|---|---|---|---|
| Aktywny z wejściem LFE/LINE | Kablem RCA z wyjścia SUB OUT w amplitunerze lub z pre-out | Zwykle nie | Najczęstszy układ w kinie domowym i przy kolumnach stereo z wyjściem sub out |
| Aktywny z wejściem wysokopoziomowym | Przewodami głośnikowymi do zacisków HIGH LEVEL IN, czasem dalej do HIGH LEVEL OUT | Tylko jeśli producent przewidział wyjście przelotowe | Przydatny, gdy wzmacniacz nie ma wyjścia subwoofera |
| Pasywny | Przez wzmacniacz, zwrotnicę lub dedykowany moduł wzmacniający | Nie bezpośrednio | Nie działa jak typowy aktywny subwoofer; bez odpowiedniego toru łatwo o zły dźwięk albo uszkodzenie sprzętu |
To ważne rozróżnienie, bo w praktyce wiele osób próbuje traktować każdy subwoofer tak samo. A to właśnie tutaj zaczynają się późniejsze problemy z ciszą, dudnieniem albo zbyt słabym basem. Z tego punktu najprościej przejść do rzeczywistego sposobu połączenia.
Podłączanie krok po kroku w dwóch najczęstszych układach
W nowoczesnych zestawach domowych są właściwie dwa scenariusze, które spotykam najczęściej. Pierwszy jest prosty i bezpieczny, drugi przydaje się wtedy, gdy wzmacniacz nie ma osobnego wyjścia na subwoofer.
Gdy subwoofer ma wejście line lub LFE
- Podłącz kolumny bezpośrednio do wzmacniacza lub amplitunera.
- Przewód RCA poprowadź z wyjścia SUB OUT do gniazda LFE albo LINE IN w subwooferze.
- Jeśli sub ma dwa wejścia RCA, a amplituner tylko jedno wyjście, zwykle wystarczy jeden kabel. Nie musisz na siłę robić rozgałęźnika.
- Na subwooferze ustaw tryb LFE, jeśli taki jest dostępny, albo przekręć filtr dolnoprzepustowy na maksimum, gdy amplituner sam zarządza odcięciem basu.
Ten układ jest najwygodniejszy, bo to amplituner lub wzmacniacz decyduje, co dzieje się z niskimi częstotliwościami. Subwoofer dostaje wtedy gotowy sygnał basowy, a kolumny pracują osobno.
Przeczytaj również: Jak podłączyć kable do ładowania akumulatora bez ryzyka uszkodzeń

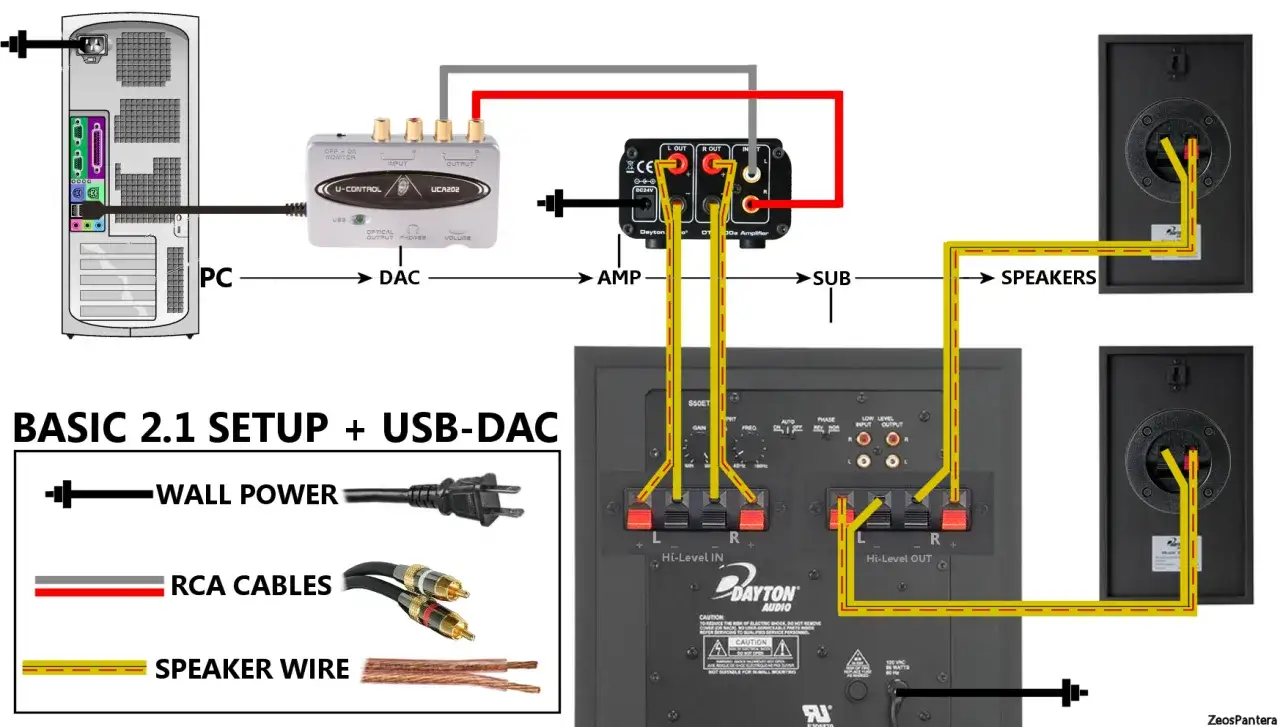

Gdy subwoofer ma wejście wysokopoziomowe
- Wyjście głośnikowe ze wzmacniacza podłącz do zacisków HIGH LEVEL IN w subwooferze.
- Jeśli producent przewidział zaciski HIGH LEVEL OUT, poprowadź z nich przewody do kolumn.
- Zachowaj polaryzację: plus do plusa, minus do minusa.
- Użyj przewodu o przekroju 1,5 mm² przy krótkich odcinkach i 2,5 mm², gdy trasa jest dłuższa albo zestaw gra wyraźnie głośniej.
Ten wariant bywa bardzo praktyczny w starszych amplitunerach stereo, ale wymaga większej uwagi. Jeśli w danym modelu wyjście HIGH LEVEL OUT jest tylko przelotem, kolumny nadal dostają pełne pasmo. Jeśli subwoofer ma wbudowaną filtrację, część najniższego basu może zostać odcięta już przed głośnikami. Właśnie dlatego instrukcja konkretnego modelu ma tu znaczenie większe niż ogólna zasada.
Jeżeli wzmacniacz nie ma ani SUB OUT, ani sensownego wyjścia wysokopoziomowego, nie warto zgadywać. Wtedy lepiej dobrać odpowiedni model subwoofera albo użyć właściwego konwertera, niż próbować improwizować połączenie, które będzie działało tylko na papierze.
Co zrobić z subwooferem pasywnym
Pasywny subwoofer nie ma własnego wzmacniacza, więc nie podłącza się go tak samo jak aktywnego modelu. W praktyce potrzebuje zewnętrznego wzmacniacza, odpowiedniej zwrotnicy albo gotowego modułu subwooferowego. Bez tego sygnał jest zbyt szeroki, a bas zwykle wychodzi mało kontrolowany.
Jeśli masz zwykły amplituner stereo, najczęściej nie wystarczy zwykłe spięcie kabli. Potrzebny jest tor, który odetnie średnie i wysokie częstotliwości, a subowi zostawi tylko dół pasma. To właśnie robi zwrotnica, czyli układ rozdzielający pasmo na zakresy dla różnych głośników.
Moja praktyczna rada jest prosta: jeśli nie widzisz na obudowie wejścia LFE, LINE IN, HIGH LEVEL IN albo wyjść do kolumn, zatrzymaj się przed podłączaniem na siłę. W takim przypadku lepiej sprawdzić dokumentację lub dobrać właściwy wzmacniacz niż ryzykować słaby efekt albo przeciążenie sprzętu. Ten etap oszczędza najwięcej czasu, bo eliminuje błędne założenia jeszcze przed pierwszym odsłuchem.
Ustawienia po podłączeniu, które robią największą różnicę
Sam kabel to dopiero połowa sukcesu. Najwięcej zmieniają trzy pokrętła i jedna opcja w menu amplitunera. Ja zawsze zaczynam od bezpiecznych wartości, a dopiero później dopracowuję brzmienie pod konkretny pokój.
| Ustawienie | Wartość startowa | Po co to robić |
|---|---|---|
| Crossover / low-pass | 80 Hz albo około 10 Hz powyżej najniższego zakresu kolumn | Ustala, od jakiej częstotliwości subwoofer przejmuje pracę |
| Faza | 0° | Pomaga zsynchronizować ruch membrany subwoofera i kolumn |
| Gain / volume | Około 25-35% zakresu | Zapobiega efektowi „za dużo basu od razu” |
| Tryb zasilania | Auto | Subwoofer budzi się sam po pojawieniu się sygnału |
Crossover to punkt odcięcia, po którym subwoofer zaczyna grać zamiast kolumn. Jeśli amplituner sam ustawia podział pasma, pokrętło na subwooferze zwykle warto ustawić na LFE albo maksymalnie wysoko, żeby nie wprowadzać drugiego filtra po drodze.
Faza decyduje o tym, czy głośnik subwoofera i kolumny pracują w zgodzie, czy częściowo się znoszą. Gdy bas przy fotelu odsłuchowym robi się chudy albo znika, przełączam 0° i 180°, a potem zostawiam ustawienie, które daje pełniejszy, lepiej osadzony dół.
To też moment, w którym warto lekko skorygować położenie subwoofera. Czasem przesunięcie go o 30-50 cm robi większą różnicę niż podkręcanie gałki głośności. Bas jest bardzo wrażliwy na pokój, więc nie ma tu jednego idealnego punktu dla każdego salonu.
Najczęstsze błędy, przez które bas znika albo dudni
W mojej ocenie większość problemów nie wynika z samego subwoofera, tylko z pośpiechu przy ustawianiu. Poniżej są błędy, które widzę najczęściej.
| Błąd | Jak się objawia | Co zrobić zamiast tego |
|---|---|---|
| Podłączenie kolumn do subwoofera, który nie ma wyjścia speaker out | Brak dźwięku albo bardzo dziwne brzmienie | Sprawdź, czy model w ogóle przewiduje taką konfigurację |
| Jednoczesne zbyt niskie i zbyt wysokie odcięcie | W basie pojawia się luka albo wszystko brzmi „kartonowo” | Zostaw tylko jedno miejsce ustawiania crossovera |
| Za wysoki gain | Dudnienie, buczenie, zmęczenie przy dłuższym słuchaniu | Zmniejsz poziom i sprawdź znowu pozycję subwoofera |
| Zła polaryzacja | Bas robi się słabszy mimo poprawnych kabli | Sprawdź plus i minus na każdym przewodzie |
| Stawianie subwoofera w przypadkowym narożniku | Jedna częstotliwość dominuje, inna znika | Przesuń sub o kilkadziesiąt centymetrów i porównaj efekt |
Jeżeli przy poprawnym podłączeniu bas nadal jest podejrzanie cienki, zacząłbym właśnie od fazy i położenia suba, a dopiero później od kabli. To zwykle szybsza droga do sensownego brzmienia niż chaotyczne kręcenie wszystkimi gałkami naraz. Z doświadczenia to właśnie ustawienie robi większą różnicę niż sama marka urządzenia.
Trzy reguły, które zostawiam sobie na przyszłość
Po tylu konfiguracjach mam trzy zasady, które sprawdzają się najczęściej. Po pierwsze, kolumny zostają przy wzmacniaczu, a subwoofer dostaje osobny tor tylko wtedy, gdy producent rzeczywiście go przewidział. Po drugie, 80 Hz i 0° to najlepszy punkt startowy, nie wyrok. Po trzecie, jeśli dźwięk nie gra równo, najpierw poprawiam ustawienie i fazę, dopiero potem szukam winy w sprzęcie.
To właśnie dlatego odpowiedź na pytanie o podłączenie subwoofera rzadko sprowadza się do jednego kabla. Liczy się typ urządzenia, sposób prowadzenia sygnału i kilka prostych ustawień, które decydują o tym, czy bas będzie miękki, kontrolowany i dobrze sklejony z resztą pasma. Jeśli chcesz, mogę też rozpisać osobną instrukcję dla amplitunera AV, zestawu stereo 2.1 albo soundbara z subwooferem bezprzewodowym.
