Domową antenę do telewizji naziemnej da się zrobić tanio i bez specjalistycznych narzędzi, ale sens takiej konstrukcji zależy od odległości od nadajnika, pasma i miejsca montażu. Pokażę, jak zbudować prosty dipol, jak go dopasować do odbioru DVB-T2/HEVC w Polsce oraz kiedy własna robota ma sens, a kiedy lepiej od razu sięgnąć po gotową antenę. Najwięcej różnicy zwykle robi nie „cudowny” wzmacniacz, tylko poprawny wymiar, porządne podłączenie i dobre ustawienie.
Najkrócej: zacznij od prostego dipola, a potem dopasuj go do miejsca odbioru
- W Polsce liczy się dziś przede wszystkim odbiór DVB-T2/HEVC, ale sama antena nadal działa w paśmie UHF i czasem VHF.
- Najprostszy projekt to dipol z dwóch odcinków drutu lub przewodu, kosztujący zwykle 10-40 zł.
- Na start przy UHF przyjmij około 12-13 cm na jedno ramię i zostaw zapas do przycięcia.
- Wysokość, odległość od metalu i kierunek ustawienia często dają większy efekt niż dodatkowy wzmacniacz.
- Jeśli brakuje MUX-8 albo mieszkasz dalej od nadajnika, prosta konstrukcja może już nie wystarczyć.
Zanim zaczniesz, sprawdź czego naprawdę potrzebujesz
Ja zawsze zaczynam od rozdzielenia dwóch spraw, które użytkownicy często wrzucają do jednego worka: antena i odbiornik. Antena zbiera sygnał, ale to telewizor albo dekoder musi obsługiwać aktualny standard nadawania. Jak przypomina gov.pl, nowe odbiorniki sprzedawane obecnie są zgodne z DVB-T2/HEVC, więc jeśli obraz się nie pojawia, problem nie musi leżeć po stronie samej anteny.
Druga ważna rzecz to pasmo. W praktyce większość kanałów naziemnych w Polsce działa w UHF, a więc w zakresie, do którego pasują krótkie, proste anteny domowe. Inaczej wygląda sprawa MUX-8, który bywa nadawany w VHF i wtedy potrzebujesz dłuższych elementów albo anteny combo. To właśnie dlatego jedni budują prostą antenę z drutu i mają stabilny odbiór, a inni po takim samym ruchu nadal widzą piksele.
Jeżeli mam to ująć po inżyniersku, najpierw sprawdzam: czy sprzęt jest zgodny, w jakim paśmie nadaje mój multiplex i jak daleko jestem od nadajnika. Dopiero potem biorę narzędzia. Taki porządek oszczędza najwięcej czasu, więc przechodzę teraz do tego, który typ DIY ma największy sens na start.
Który prosty projekt ma największy sens
Nie każda domowa antena daje ten sam efekt. Jeśli celem jest szybkie uruchomienie odbioru, ja wybieram konstrukcję możliwie prostą, ale jednocześnie łatwą do strojenia. Poniżej zestawiam warianty, od których naprawdę warto zacząć.
| Projekt | Koszt orientacyjny | Kiedy ma sens | Największy minus |
|---|---|---|---|
| Dipol z dwóch drutów | 10-20 zł | Gdy nadajnik jest względnie blisko i chcesz prostego startu | Wymaga ręcznego ustawienia i testów |
| Dipol z kabla koncentrycznego | 15-25 zł | Gdy chcesz czystszy montaż i mniej luźnych połączeń | Trochę trudniej go wykonać estetycznie |
| Pętla lub prosta antena typu bow-tie | 20-40 zł | Gdy zależy Ci na szerszym zakresie pracy w UHF | Wymaga dokładniejszego wykonania |

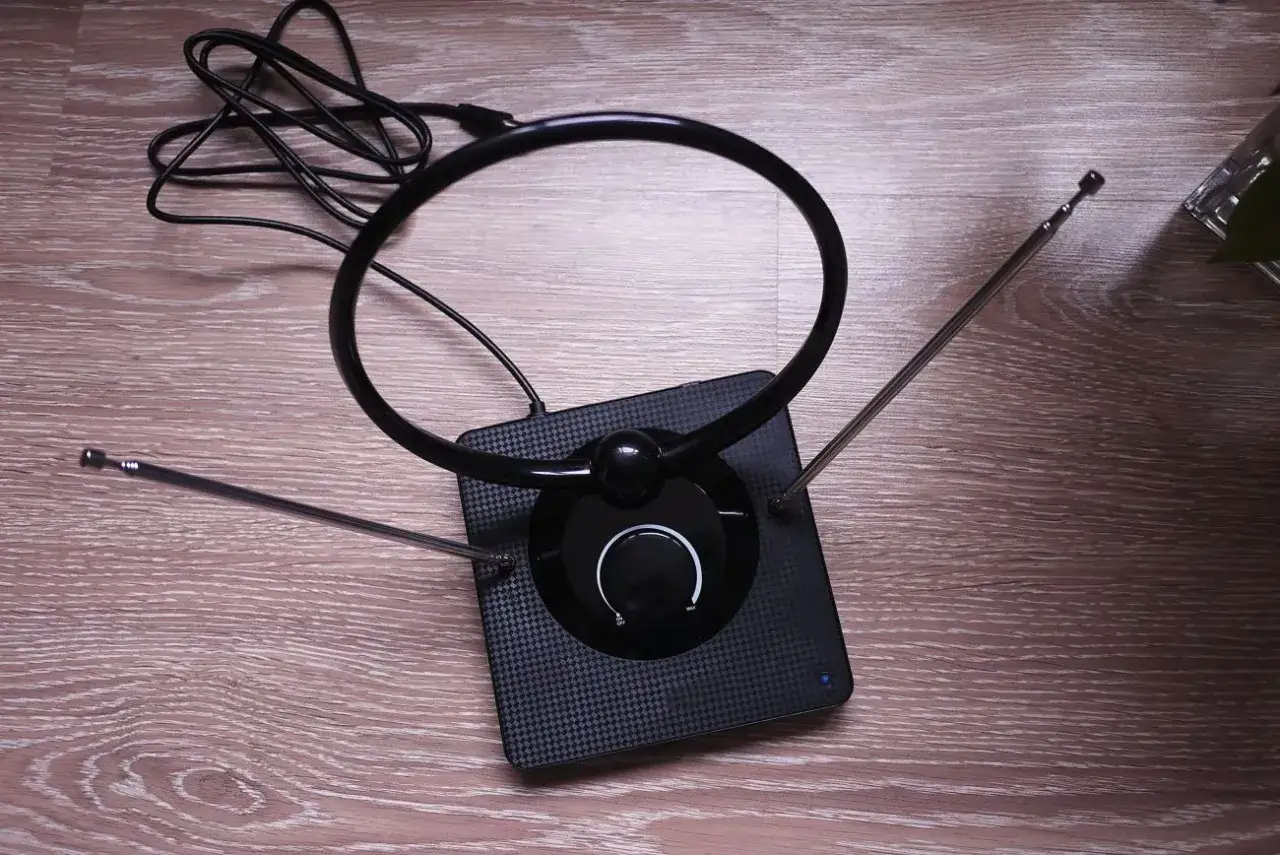

| Gotowa antena zewnętrzna kierunkowa | 80-250 zł | Gdy mieszkasz dalej od nadajnika lub masz trudne warunki odbioru | Nie jest już „projektem DIY” i wymaga montażu |
Na pierwszy raz wybieram dipol z dwóch przewodów, bo jest tani, przewidywalny i dobrze pokazuje, czy w ogóle masz sensowny sygnał w miejscu montażu. Jeśli taki układ działa, później można go ulepszać. Jeśli nie działa, problem zwykle nie leży w „złym drucie”, tylko w lokalizacji albo w zbyt dużych oczekiwaniach wobec anteny pokojowej. Teraz pokażę, jak taki dipol złożyć krok po kroku.

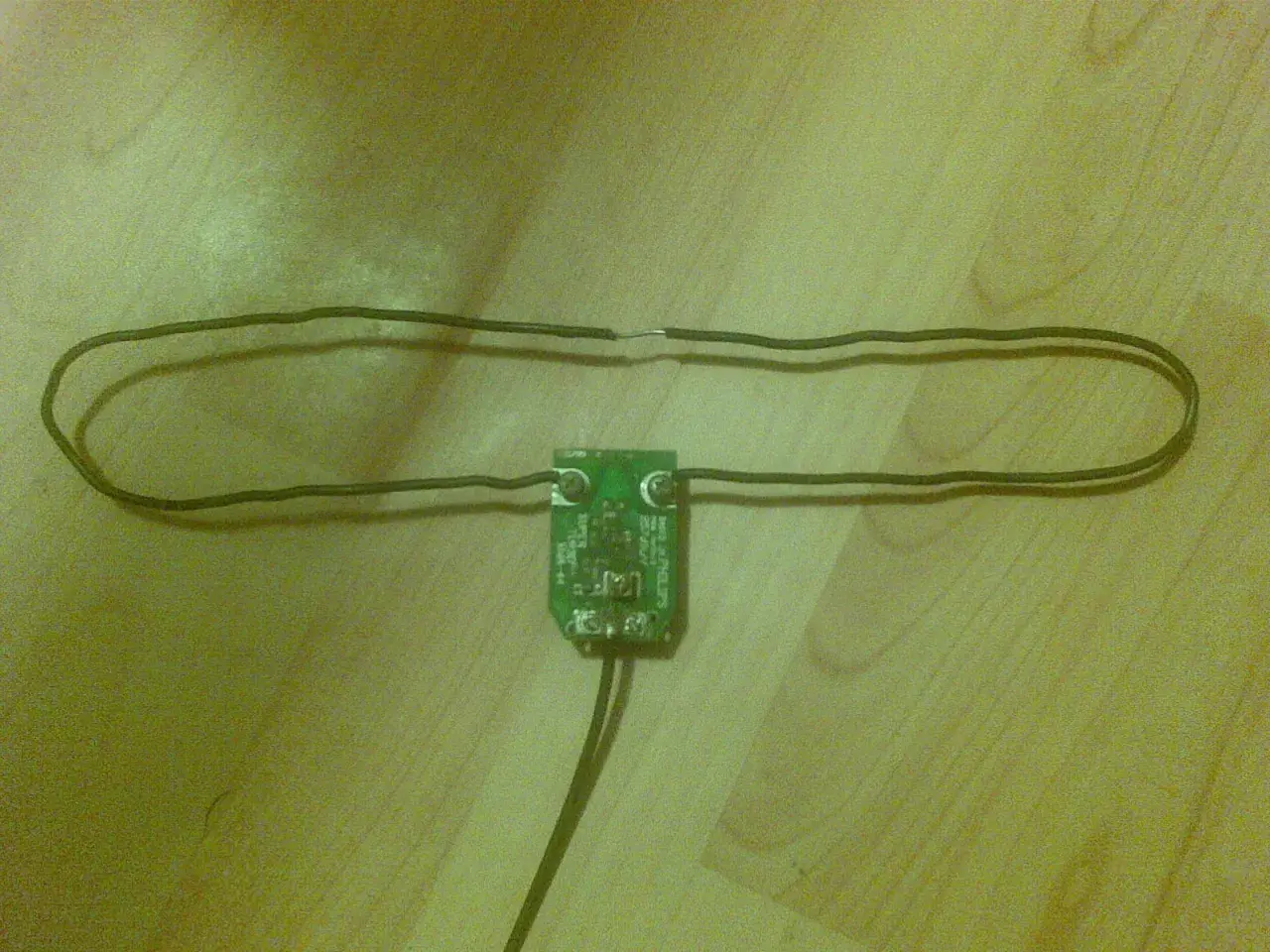

Jak zbudować prosty dipol do odbioru DVB-T2 krok po kroku
To jest najpraktyczniejsza wersja dla osoby, która chce po prostu sprawdzić, czy da się wyciągnąć stabilny sygnał z telewizji naziemnej. Nie potrzebujesz tu laboratorium. Wystarczy kilka elementów, odrobina dokładności i cierpliwość przy strojeniu.
Materiały, które przygotowuję na start
- 2 odcinki sztywnego drutu miedzianego lub aluminiowego, najlepiej po 15-18 cm na pierwszy test.
- Kabel koncentryczny 75 Ω, taki jak do telewizji naziemnej.
- Mała listwa zaciskowa, lutownica albo po prostu solidne połączenie mechaniczne.
- Izolacja: taśma, koszulka termokurczliwa albo niewielka obudowa.
- Podstawa montażowa, na przykład kawałek plastiku lub drewna.
Wymiary, od których zaczynam
Jeśli chcesz dobrać długość dokładniej, ja korzystam z prostego przybliżenia: cały dipol ≈ 143 / f w metrach, gdzie f to częstotliwość w MHz. Dla UHF najczęściej wychodzi to bardzo sensownie już na starcie, bo typowy zakres pracy pozwala zacząć od kilku centymetrów zapasu i potem delikatnie skracać elementy.
| Przybliżona częstotliwość | Długość całego dipola | Długość jednego ramienia |
|---|---|---|
| 550 MHz | 25,9 cm | 12,9 cm |
| 600 MHz | 23,8 cm | 11,9 cm |
| 650 MHz | 22,0 cm | 11,0 cm |
W praktyce ja zaczynam od 12-13 cm na ramię, bo to dobry kompromis dla UHF. Lepiej zostawić 2-3 mm zapasu i skracać niż od razu ciąć za krótko, bo wydłużyć element można tylko przez jego wymianę. Jeśli chcesz też łapać MUX-8 z pasma VHF, te wymiary już nie wystarczą i trzeba przejść na wyraźnie dłuższą konstrukcję.
Przeczytaj również: Ustawienie anteny Hot Bird 13°E - Poradnik krok po kroku
Montaż bez zbędnych komplikacji
- Przymocowuję dwa ramiona do środka kabla koncentrycznego: jedno do żyły, drugie do ekranu.
- Dbam o to, żeby połączenie było sztywne i dobrze odizolowane.
- Ustawiam ramiona w jednej linii albo lekko w kształcie litery V, jeśli tak łatwiej zamocować całość.
- Całość montuję jak najdalej od metalu, zasilaczy i elektroniki, które potrafią wprowadzać zakłócenia.
- Po pierwszym uruchomieniu robię wyszukiwanie kanałów i dopiero potem delikatnie koryguję położenie.
Na tym etapie nie próbuję jeszcze „dopieścić” wszystkiego do ideału. Ja po prostu sprawdzam, czy konstrukcja żyje, czy sygnał jest stabilny i czy mogę złapać komplet kanałów z mojej lokalizacji. Kiedy to działa, przechodzę do najważniejszej części, czyli ustawienia anteny w pomieszczeniu albo na zewnątrz.
Jak ustawić antenę, żeby sygnał nie zniknął po pierwszym deszczu
W antenach pokojowych ustawienie potrafi zmienić więcej niż sama konstrukcja. Widziałem sytuacje, w których przesunięcie anteny o 30 cm rozwiązywało problem, a wcześniejsze poprawki drutu nic nie dawały. Dlatego ja traktuję montaż jako osobny etap, a nie dopisek na końcu projektu.
- Umieszczam antenę wyżej, najlepiej przy oknie lub ponad linią mebli.
- Odsuwam ją od metalu, grzejników, parapetów z blachy i żaluzji.
- Trzymam kabel możliwie krótki; w prowizorycznych instalacjach 3-5 m to rozsądny punkt wyjścia.
- Po każdej zmianie robię ponowne skanowanie kanałów, bo tuner potrafi „zapamiętać” zły układ.
- Testuję obrót anteny po kilka stopni, zamiast od razu robić duży ruch.
| Objaw | Co sprawdzam najpierw | Dlaczego to działa |
|---|---|---|
| Brak części kanałów | Kierunek, wysokość i ponowne wyszukanie programów | Różne multipleksy mogą mieć inne warunki odbioru |
| Obraz „klockuje się” wieczorem | Przesunięcie anteny i odległość od elektroniki | Zakłócenia i słabszy sygnał ujawniają się przy granicznych ustawieniach |
| Działa tylko przy oknie | Ustalenie, czy naprawdę potrzebna jest antena pokojowa | To często znak, że instalacja jest zbyt słaba na warunki lokalne |
| Brakuje MUX-8 | Sprawdzenie, czy potrzebne jest pasmo VHF | UHF i VHF to nie to samo, więc jeden prosty dipol nie załatwi wszystkiego |
Jeśli sygnał jest już blisko granicy, wzmacniacz nie zawsze pomoże. Wzmacnia on również szum i odbicia, więc przy kiepskim ustawieniu może wręcz pogorszyć odbiór. Ja wolę najpierw poprawić pozycję anteny, a dopiero później myśleć o wzmacnianiu sygnału. To prowadzi wprost do typowych błędów, które widzę najczęściej.
Najczęstsze błędy, które psują odbiór
W domowych instalacjach zwykle nie wygrywa ten, kto ma „najmocniejszą” antenę, tylko ten, kto nie popełnia banalnych błędów. To właśnie one sprawiają, że prosty projekt działa raz dobrze, a raz wcale.
- Zbyt krótkie albo zbyt długie elementy - kilka milimetrów potrafi mieć znaczenie, zwłaszcza gdy antena jest już blisko granicy strojenia.
- Montaż przy metalu - metalowe elementy w pobliżu zmieniają charakterystykę anteny i potrafią rozstroić cały układ.
- Za długi kabel - im dłuższy i gorszy przewód, tym większe straty oraz większa podatność na zakłócenia.
- Wzmacniacz jako pierwszy odruch - to częsty błąd, bo wzmacniacz nie naprawia złego miejsca montażu ani źle dobranego pasma.
- Ignorowanie VHF dla MUX-8 - jeśli chcesz pełny odbiór, sama antena UHF może być niewystarczająca.
- Brak ponownego wyszukiwania kanałów - po zmianie ustawienia tuner często potrzebuje nowego skanu, żeby poprawnie zapisać multiplexy.
Ja traktuję te błędy jak listę kontrolną przed końcową oceną projektu. Jeśli po ich eliminacji nadal mam niestabilny obraz, przestaję walczyć z prowizorką i przechodzę do rozwiązania bardziej adekwatnego do warunków. Wtedy pojawia się pytanie nie o to, jak coś zbudować, tylko czy w ogóle warto to robić samemu.
Kiedy własna antena wystarczy, a kiedy lepiej kupić gotową
Tu jestem dość bezpośredni: DIY ma sens tylko wtedy, gdy warunki są w miarę łaskawe. Jeżeli mieszkasz blisko nadajnika, masz odbiór przy oknie i chcesz po prostu sprawdzić sygnał, domowa antena jest świetnym, tanim testem. Jeżeli natomiast nadajnik jest dalej, sygnał przechodzi przez kilka ścian albo potrzebujesz stabilności na wielu odbiornikach, gotowy model zewnętrzny zwykle wygrywa bez dyskusji.
| Sytuacja | Co bym zrobił | Orientacyjny budżet |
|---|---|---|
| Blisko nadajnika, odbiór przy oknie | Prosty dipol DIY i test ustawienia | 10-40 zł |
| Średnia odległość, część kanałów znika | Lepszy dipol albo mała antena pokojowa o wyższej jakości | 40-100 zł |
| Duża odległość albo trudny teren | Antena zewnętrzna kierunkowa | 80-250 zł |
| Potrzebujesz UHF i VHF, w tym MUX-8 | Antena combo albo osobne sekcje dla dwóch pasm | 150-350 zł |
Jeśli miałbym wyciągnąć jedną praktyczną lekcję, byłaby taka: domowa antena jest świetnym testem, ale nie zawsze jest docelowym rozwiązaniem. Gdy warunki są dobre, prosty dipol działa zaskakująco dobrze. Gdy warunki są słabe, lepiej szybciej przejść na antenę zewnętrzną niż poprawiać ją po omacku. To właśnie dlatego czasem oszczędność 20 zł kończy się dwiema godzinami frustracji.
Gdzie kończy się prosty eksperyment, a zaczyna sensowna instalacja
Gdybym miał zamknąć temat jednym zdaniem, powiedziałbym tak: najpierw sprawdź odbiór prostym dipolem, potem dopasuj miejsce i dopiero na końcu oceniaj, czy potrzebujesz czegoś mocniejszego. W praktyce taki porządek daje najlepszy stosunek kosztu do efektu.
Jeśli masz stabilny obraz po kilku ruchach anteną, jesteś w dobrej sytuacji i zwykle nie ma sensu komplikować instalacji. Jeśli obraz nadal zanika, nie łapiesz części multipleksów albo potrzebujesz pełnego odbioru z VHF, lepszym ruchem będzie gotowa antena zewnętrzna niż dalsze cięcie drutu na chybił trafił. Ja właśnie tak podchodzę do domowych anten: najpierw prosty test, potem uczciwa ocena warunków, a dopiero później większa inwestycja.
To podejście oszczędza czas i pozwala szybko odróżnić problem techniczny od problemu lokalizacji, a w antenach ta różnica decyduje o wszystkim.
