Gdy zastanawiasz się, jak podłączyć zasilacz antenowy, najważniejsze nie jest samo wkręcenie wtyków, tylko zrozumienie, którędy płynie prąd, a którędy sygnał. W dobrze złożonej instalacji ten sam przewód koncentryczny dostarcza napięcie do przedwzmacniacza i jednocześnie prowadzi sygnał do telewizora lub dekodera. Poniżej pokazuję, kiedy zasilacz w ogóle ma sens, jak go wpiąć, czego nie pomylić i jak szybko sprawdzić, czy wszystko działa.
Najważniejsze informacje w skrócie
- Zasilacz jest potrzebny tylko wtedy, gdy antena ma przedwzmacniacz lub mikrowzmacniacz zasilany po kablu.
- W instalacjach domowych najczęściej spotyka się zasilanie 12 V DC, ale zawsze trzeba sprawdzić wymagania konkretnego modelu.
- Sygnał i prąd biegną tym samym kablem koncentrycznym, a separator oddziela napięcie od wejścia telewizora.
- Najczęstsze błędy to zły kierunek podłączenia, zwarcie na złączu i włączenie zasilania do anteny pasywnej.
- Przy rozgałęźnikach trzeba pilnować, aby tylko jedna gałąź toru przepuszczała zasilanie do anteny.
- Jeśli odbiór dalej jest słaby, problem może leżeć w ustawieniu anteny, kablu albo przesterowaniu, a nie w samym zasilaczu.
Kiedy zasilacz jest naprawdę potrzebny
Nie każda antena wymaga dodatkowego zasilania. W praktyce zasilacz stosuje się wtedy, gdy w antenie pracuje przedwzmacniacz, czyli układ, który wzmacnia sygnał jeszcze przed jego dalszą drogą do odbiornika. Jeśli antena jest pasywna, dokładanie zasilacza nic nie poprawi, a czasem może nawet wprowadzić zamieszanie w instalacji.
Ja zaczynam od jednego prostego pytania: czy producent anteny przewidział zasilanie po kablu? Jeśli tak, to trzeba dobrać napięcie zgodne z dokumentacją. W domowych instalacjach bardzo często spotyka się 12 V DC, ale trafiają się też konstrukcje pracujące w szerszym zakresie, na przykład 5-12 V. Tego nie zgaduje się na oko, tylko sprawdza w instrukcji urządzenia.
| Sytuacja | Czy zasilacz jest potrzebny | Co warto zrobić |
|---|---|---|
| Anteny aktywne z przedwzmacniaczem | Tak | Podaj napięcie zgodne z wymaganiami anteny i użyj separatora. |
| Anteny pasywne | Nie | Nie włączaj zasilania, bo nie ma tam elementu, który miałby je wykorzystać. |
| Anteny z opcją pracy aktywnej i pasywnej | Zależy od trybu | Bez zasilania pracują jak pasywne, z zasilaniem uruchamiają tor aktywny. |
| Instalacja z długim kablem lub kilkoma gniazdami | Często tak | Warto postawić na stabilne zasilanie i kontrolę toru DC. |
To rozróżnienie jest ważne, bo wiele problemów z odbiorem nie wynika z braku „mocniejszego” zasilacza, tylko z tego, że instalacja została zasilona tam, gdzie nie trzeba. Gdy już wiesz, czy antena faktycznie wymaga napięcia, można przejść do elementów, które muszą znaleźć się w torze sygnałowym.
Co musi znaleźć się w poprawnym połączeniu

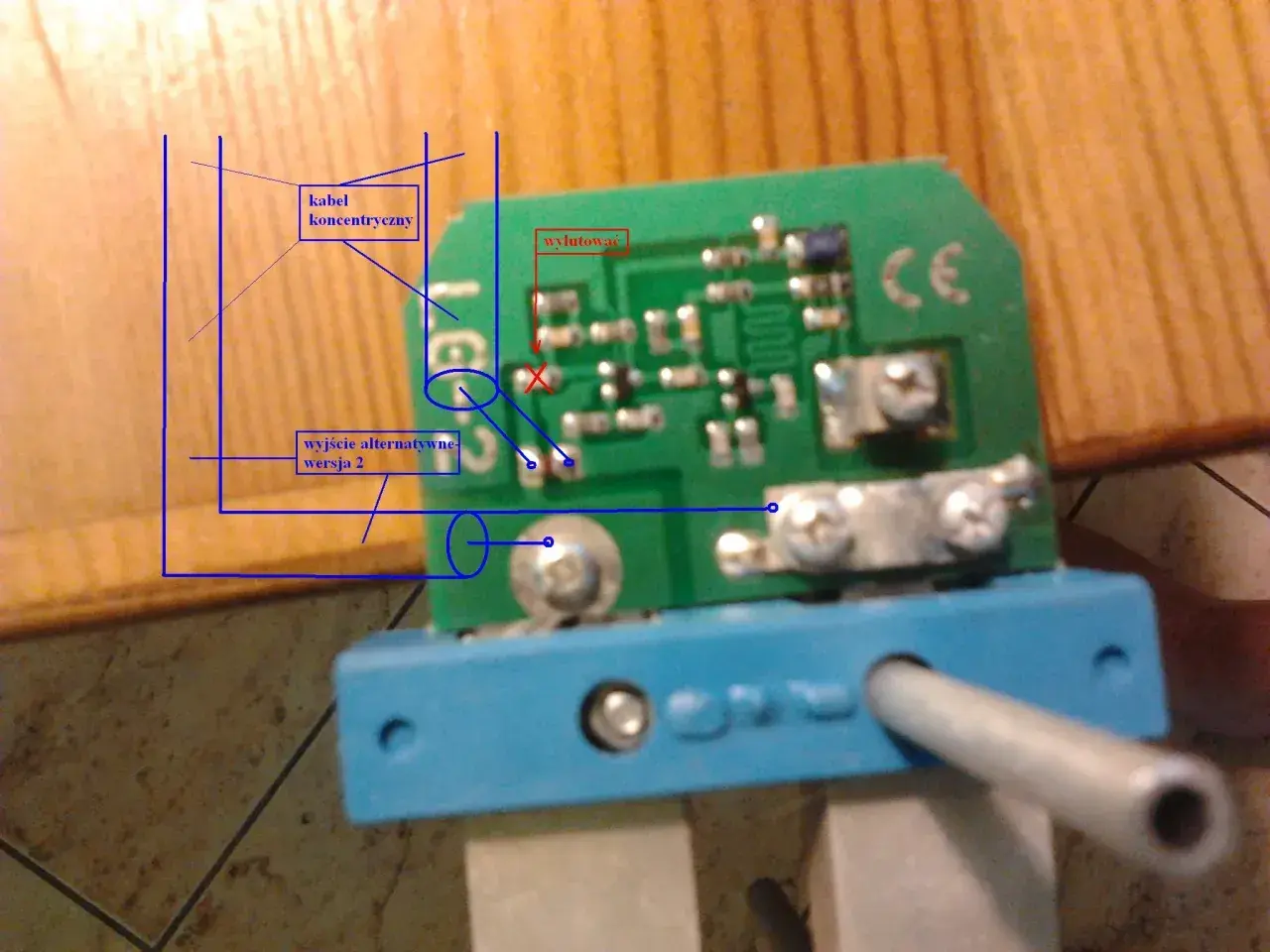

W typowej instalacji potrzebujesz czterech rzeczy: anteny z aktywnym elementem, kabla koncentrycznego 75 omów, separatora zasilania oraz samego zasilacza. Separator to mały, ale kluczowy element. To on wstrzykuje napięcie do przewodu, a jednocześnie odcina je od strony telewizora albo tunera.

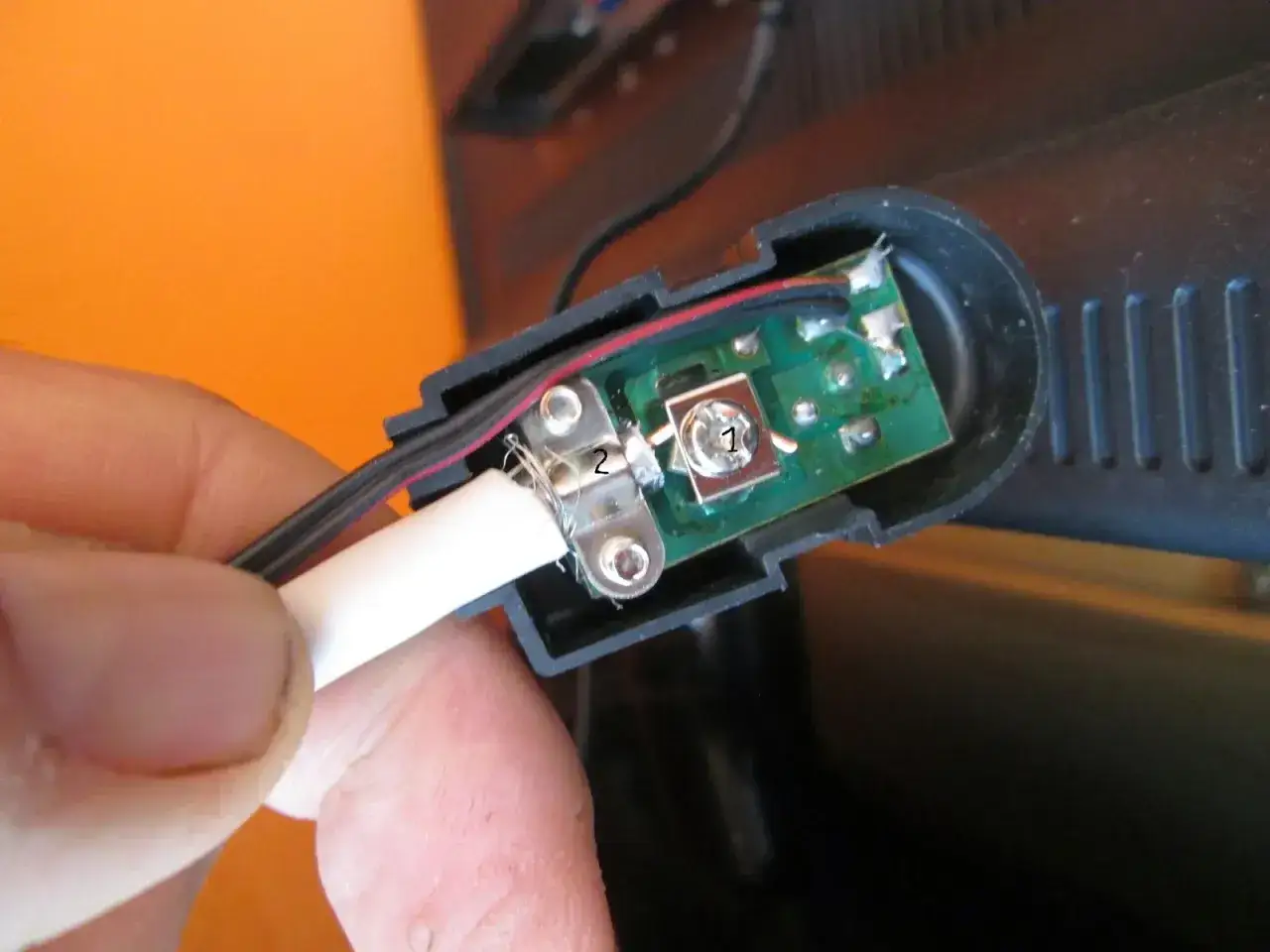

W praktyce separacja wygląda tak, że sygnał radiowo-telewizyjny płynie jednym torem, a prąd stały drugim, choć fizycznie wszystko dzieje się po tym samym kablu. Dlatego tak ważne są poprawnie zarobione końcówki. Jeżeli oplot dotknie żyły środkowej, możesz zrobić zwarcie. Jeżeli z kolei żyła będzie za krótka, połączenie będzie niestabilne i odbiór zacznie zanikać.
| Element | Rola w instalacji | Na co zwrócić uwagę |
|---|---|---|
| Antenna aktywna | Odbiera sygnał i wzmacnia go przed dalszym przesyłem | Sprawdź dopuszczalne napięcie zasilania. |
| Kabel koncentryczny 75 omów | Przenosi sygnał i napięcie zasilające | Unikaj starych, uszkodzonych lub spłaszczonych odcinków. |
| Separator zasilania | Wprowadza DC do kabla i chroni wejście odbiornika | Musi być wpięty we właściwą stronę instalacji. |
| Zasilacz | Dostarcza napięcie do toru antenowego | Dobierz napięcie i wydajność prądową do wzmacniacza. |
Jeśli w torze masz rozgałęźnik, sprawa robi się trochę bardziej wymagająca. Zasilanie nie może trafiać losowo na wszystkie odnogi, bo nie każdy splitter przepuszcza napięcie w tę samą stronę. To właśnie tutaj najczęściej pojawia się kolejny błąd, więc warto przejść do montażu po kolei.
Podłączenie krok po kroku
Ja przy takim montażu zawsze zaczynam od odłączenia zasilania i spokojnego sprawdzenia wszystkich elementów. To oszczędza czasu, bo łatwiej wykryć problem na stole niż po przykręceniu anteny na maszt i wniesieniu telewizora do menu diagnostycznego.
- Odłącz telewizor, tuner i zasilacz od prądu.
- Sprawdź, czy antena jest aktywna i jakie napięcie ma przyjmować, zwykle 12 V DC, czasem 5-12 V.
- Zarób końce przewodu koncentrycznego tak, aby oplot nie dotykał żyły środkowej.
- Podłącz kabel od anteny do wejścia separatora.
- Z wyjścia separatora poprowadź przewód do telewizora, dekodera albo rozgałęźnika, jeśli instalacja tego wymaga.
- Wepnij zasilacz do gniazda przewidzianego przez producenta separatora.
- Dopiero na końcu włącz zasilanie i sprawdź, czy na zasilaczu świeci dioda LED.
Jeżeli używasz odbiornika z opcją zasilania anteny z menu, nie uruchamiaj jednocześnie zasilacza sieciowego, chyba że instrukcja instalacji wyraźnie to dopuszcza. Dwa źródła napięcia w jednym torze to proszenie się o kłopoty. W praktyce wystarcza jedno, dobrze dobrane i poprawnie wpięte.
Przy rozgałęźnikach pamiętaj o jeszcze jednej zasadzie. Zasilanie ma dotrzeć do anteny, ale nie powinno pojawić się na każdym wyjściu do telewizorów. Dlatego przed zakupem splittera warto sprawdzić, czy ma oznaczenie toru z przepuszczaniem napięcia w odpowiednim kierunku. To drobiazg, który potrafi zdecydować o powodzeniu całej instalacji.
Najczęstsze błędy, które psują odbiór
Wzmacniacz antenowy często dostaje winę za wszystko, choć realny problem leży gdzie indziej. Widziałem instalacje, w których sama wymiana zasilacza nie dawała żadnej poprawy, bo kabel był źle zarobiony albo separator został wpięty odwrotnie. To banalne błędy, ale właśnie one najczęściej blokują odbiór.
- Odwrotnie podłączony separator - napięcie nie trafia do anteny albo trafia tam, gdzie nie powinno.
- Zwarcie na wtyku - oplot dotyka żyły środkowej i zasilacz przestaje pracować poprawnie.
- Zły dobór napięcia - antena oczekuje innego zakresu niż ten, który podajesz.
- Zbyt duża liczba źródeł zasilania - jednoczesne użycie menu TV i zasilacza sieciowego.
- Podanie napięcia do anteny pasywnej - nie daje korzyści, a bywa mylące podczas diagnozy.
- Brak toru DC przez rozgałęźnik - sygnał się rozdziela, ale zasilanie nie dociera do przedwzmacniacza.
Jeżeli po podłączeniu wszystko „wygląda” dobrze, a obraz nadal rwie, nie zakładaj od razu, że potrzebujesz mocniejszego zasilacza. Czasem problemem jest przesterowanie, czyli sytuacja, w której sygnał jest zbyt mocny i odbiornik radzi sobie z nim gorzej niż ze słabszym, ale czystszym sygnałem. To prowadzi prosto do następnego kroku, czyli szybkiej kontroli działania.
Jak sprawdzić, czy instalacja działa prawidłowo
Najprostszy test to kontrola diody na zasilaczu i sprawdzenie jakości sygnału w menu telewizora lub dekodera. Nie patrz wyłącznie na poziom sygnału. W praktyce dużo ważniejsza jest jakość, stabilność i brak błędów, bo to one decydują o tym, czy obraz będzie płynny.
Jeśli zasilacz ma diodę, a antena jest aktywna, powinieneś zobaczyć wyraźną zmianę po odłączeniu zasilania. Gdy sygnał od razu dramatycznie spada, znaczy to, że tor aktywny rzeczywiście pracuje. Jeżeli nic się nie zmienia, możliwe, że antena działa pasywnie albo zasilanie nie dociera do przedwzmacniacza.
- Sprawdź diodę LED na zasilaczu.
- Porównaj jakość sygnału przy włączonym i wyłączonym zasilaniu.
- Oceń, czy zakłócenia pojawiają się na wszystkich kanałach, czy tylko na wybranych multipleksach.
- Jeśli masz splitter, przetestuj tor bez rozgałęźnika, o ile jest to możliwe.
- Zwróć uwagę, czy problemy nasilają się przy wietrze lub deszczu, bo to często wskazuje na kabel albo złącza, nie na sam zasilacz.
To bardzo praktyczny etap, bo pozwala odróżnić wadliwy montaż od zwykłego braku zasięgu. Gdy zasilanie działa, a odbiór nadal nie jest stabilny, warto porównać różne sposoby podania napięcia i zdecydować, który ma największy sens w danej instalacji.
Kiedy wystarczy zasilanie z telewizora, a kiedy lepszy jest osobny zasilacz
Nie zawsze trzeba stawiać osobne pudełko zasilające obok telewizora. W niektórych antenach i odbiornikach wystarcza zasilanie z menu TV lub dekodera, o ile producent anteny dopuszcza taki zakres napięcia. To wygodne rozwiązanie, zwłaszcza przy krótkim kablu i prostej instalacji.
| Rozwiązanie | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Zasilanie z telewizora lub tunera | Gdy antena obsługuje 5-12 V i instalacja jest prosta | Mniej urządzeń, mniej kabli, szybki montaż | Zależy od odbiornika i jego ustawień |
| Osobny zasilacz z separatorem | Gdy potrzebujesz stabilniejszego i bardziej uniwersalnego rozwiązania | Lepsza kontrola, łatwiejsza diagnostyka, większa przewidywalność | Dochodzi dodatkowy element do instalacji |
| Rozgałęźnik z torem DC | Gdy sygnał ma trafić do kilku odbiorników | Da się zasilić antenę i rozprowadzić sygnał do wielu punktów | Trzeba pilnować kierunku przepuszczania napięcia |
Jeśli miałbym wskazać rozwiązanie najbardziej odporne na błędy, wybrałbym osobny zasilacz z separatorem. Jest trochę mniej elegancki niż opcja z menu telewizora, ale zwykle łatwiej z nim zdiagnozować problem i szybciej wykluczyć wątpliwości. To prowadzi do ostatniej rzeczy, którą zawsze sprawdzam, kiedy sam odbiór nadal nie jest satysfakcjonujący.
Co jeszcze sprawdzić, jeśli odbiór nadal szwankuje
Jeśli zasilanie jest już poprawne, a obraz nadal się zacina, problem bardzo często leży poza samym zasilaczem. W pierwszej kolejności sprawdziłbym ustawienie anteny względem nadajnika, wysokość montażu i przeszkody terenowe. Drzewo, ściana sąsiada albo źle ustawiona polaryzacja potrafią zepsuć więcej niż słaby zasilacz.
- Skieruj antenę dokładnie w stronę nadajnika i sprawdź polaryzację.
- Oceń stan kabla, złączy i puszki antenowej, zwłaszcza po deszczu.
- Usuń z toru zbędne łączenia i stare przejściówki.
- Jeśli mieszkasz w rejonie z silnymi zakłóceniami LTE lub 5G, rozważ antenę z filtrem albo lepiej ekranowany model.
- Jeżeli sygnał jest zbyt mocny, czasem lepiej ograniczyć wzmocnienie niż je zwiększać.
W praktyce najbardziej użyteczne podejście jest proste: najpierw sprawdź, czy antena dostaje właściwe napięcie, potem czy tor sygnału jest poprawnie złożony, a dopiero na końcu oceniaj samą jakość odbioru. Jeśli po tych krokach instalacja nadal nie działa stabilnie, problem zwykle nie leży już w zasilaczu, tylko w ustawieniu anteny, okablowaniu albo dopasowaniu całego toru do warunków odbioru.
