Najpierw trzeba rozdzielić dwie rzeczy: sama antena odbiera sygnał dzięki swojej geometrii, a bateria może co najwyżej zasilać wzmacniacz. W praktyce da się więc zbudować prosty, tani układ do odbioru naziemnej telewizji, ale warto wiedzieć, kiedy taki patent ma sens, jak go złożyć i dlaczego „mocniejsza bateria” nie poprawia odbioru. Poniżej rozbieram temat na części i pokazuję rozwiązanie, które naprawdę da się wykorzystać w domu.
Najkrócej mówiąc, bateria nie robi z przewodu anteny, ale może zasilać aktywny wzmacniacz
- Pas̨ywna antena działa bez zasilania, bo odbiera fale radiowe dzięki odpowiedniej długości i kształtowi elementów.
- W Polsce naziemna telewizja cyfrowa działa w standardzie DVB-T2/HEVC, więc liczy się dobór pasma i ustawienie anteny.
- Najprostszy domowy projekt to dipol z dwóch odcinków drutu i kabla koncentrycznego 75 Ω.
- Dla UHF punkt startowy to zwykle 12-15 cm na ramię, a dla VHF około 33-43 cm.
- Jeśli sygnał jest słaby, lepiej dodać aktywny wzmacniacz z USB lub power banku niż liczyć na samą baterię.
- W wielu przypadkach większą różnicę niż elektronika robi wysokość, kierunek i miejsce montażu.
Dlaczego bateria nie rozwiązuje problemu odbioru
Ja patrzę na to bardzo prosto: antena nie „wytwarza” telewizji, tylko przechwytuje falę elektromagnetyczną. Dlatego w pasywnym układzie bateria niczego nie poprawi, jeśli elementy są źle dobrane, za krótkie, źle ustawione albo zamontowane w kiepskim miejscu.
Bateria ma sens dopiero wtedy, gdy w antenie jest wzmacniacz, czyli mały układ elektroniczny podbijający sygnał. I tu ważna uwaga: wzmacniacz nie naprawia wszystkiego. Jeśli sygnał jest mocno zakłócony, za słaby albo antena stoi za telewizorem i „patrzy” w ścianę, to dodatkowe zasilanie tylko powiększy problem szumu. W praktyce najpierw buduję poprawną antenę, a dopiero później sprawdzam, czy potrzebuję aktywnego wsparcia.
W polskich warunkach dochodzi jeszcze kwestia pasma. Część multipleksów idzie w UHF, a MUX 8 pracuje w VHF, więc czasem użytkownik myśli o „baterii”, a realny problem leży w zupełnie innym zakresie częstotliwości. To prowadzi wprost do tego, co naprawdę trzeba przygotować.
Co przygotować do prostego projektu
Do sensownej anteny DIY nie potrzeba warsztatu elektronika. Najważniejsze są: poprawny przewód, odpowiednia długość promienników i solidne połączenie. Ja zwykle celuję w najprostszą, ale nie przypadkową wersję, bo ona najszybciej pokazuje, czy źródłem problemu jest antena, czy samo miejsce odbioru.
| Element | Po co jest potrzebny | Koszt orientacyjny |
|---|---|---|
| Kabel koncentryczny 75 Ω, najlepiej RG6 | Łączy antenę z telewizorem lub dekoderem i ogranicza straty | 8-15 zł za kilka metrów |
| 2 odcinki drutu miedzianego lub aluminiowego | Tworzą właściwe elementy odbiorcze anteny | 0-10 zł |
| Symetryzator 300/75 Ω | Poprawia dopasowanie anteny do kabla koncentrycznego | 8-20 zł |
| Deska, płytka z tworzywa albo sztywna listwa | Ułatwia stabilny montaż i powtarzalne ustawienie | 0-10 zł |
| Taśma izolacyjna, wkręty, nożyk, śrubokręt | Do bezpiecznego zamocowania i odizolowania styków | 5-15 zł |
Jeśli zaczynasz od zera, cały zestaw pasywny zwykle zamyka się w 15-40 zł, zakładając, że część rzeczy masz już w domu. Gdy dojdzie aktywny wzmacniacz albo gotowy moduł zasilania, budżet rośnie, ale dalej nie są to duże pieniądze. Z takich części da się już złożyć antenę, którą realnie da się przetestować na odbiorniku.
Najważniejsze jest jednak nie to, co kupisz, tylko jak to złożysz, bo tu zaczynają się różnice między działającym układem a przypadkowym kawałkiem drutu.
Jak złożyć prostą antenę pokojową krok po kroku
Najprościej zacząć od dipola, czyli dwóch równych ramion ustawionych naprzeciw siebie. To rozwiązanie jest banalne w wykonaniu, a jednocześnie wystarczająco „elektryczne”, żeby w ogóle mówić o antenie, a nie o improwizacji z drutu.
| Pasmo | Do czego się przydaje | Startowa długość jednego ramienia | Uwagi |
|---|---|---|---|
| UHF 470-694 MHz | Większość kanałów naziemnej TV | 12-15 cm | Najłatwiejszy wariant do testów |
| VHF 174-230 MHz | Między innymi MUX 8 | 33-43 cm | Ramiona muszą być dużo dłuższe |
| Szerokopasmowo | Gdy nie chcesz stroić ręcznie | Gotowa antena panelowa lub logarytmiczna | Lepsza przewidywalność, mniej DIY |
- Przytnij dwa identyczne odcinki drutu. Jeśli chcesz testować UHF, zacznij od 12-15 cm na ramię. Jeśli zależy Ci na MUX 8, weź dłuższe odcinki, około 33-43 cm.
- Ustaw je naprzeciw siebie i zostaw małą przerwę, zwykle 1-2 cm. Nie zwieraj ich razem, bo antena ma pracować jako odbiornik, a nie jako zwarcie.
- Do jednego ramienia podłącz żyłę środkową kabla koncentrycznego, a do drugiego oplot. Jeśli masz symetryzator, użyj go między anteną a kablem, bo poprawi dopasowanie.
- Całość przymocuj do sztywnej podstawy. W praktyce ważne jest, żeby ramiona nie ruszały się przy każdym dotknięciu kabla.
- Odizoluj miejsca połączeń taśmą lub koszulką termokurczliwą i poprowadź kabel tak, by nie ciągnął za elementy anteny.
- Postaw antenę przy oknie, wysoko nad podłogą, i wykonaj wyszukiwanie kanałów. Potem koryguj długość elementów po 5-10 mm, jeśli trzeba.
Ja zwykle zaczynam od tej wersji właśnie dlatego, że bardzo szybko pokazuje, czy problem leży w konstrukcji, czy w otoczeniu. Jeśli po takim teście odbiór jest niestabilny, przechodzę do pytania o zasilanie i wzmacniacz, bo wtedy bateria może mieć już sens, ale nie jako element anteny, tylko jako źródło prądu.
Kiedy bateria ma sens i jak zasilić aktywny wariant
W bateryjnym scenariuszu nie chodzi o samą antenę, tylko o aktywny wzmacniacz. To małe urządzenie podnosi poziom sygnału, gdy instalacja jest długa, sygnał z nadajnika słabszy albo chcesz używać anteny mobilnie. Dla mnie to rozwiązanie awaryjne albo wygodowe, ale nie magiczne.
W praktyce znacznie lepiej działa stabilne zasilanie 5 V z USB, power banku albo z dekodera, jeśli odbiornik ma taką opcję. Zwykła bateria 9 V nadaje się raczej do krótkich testów niż do dłuższego oglądania telewizji, bo szybko się wyczerpuje i bywa po prostu mniej wygodna.
| Źródło zasilania | Kiedy ma sens | Plusy | Minusy |
|---|---|---|---|
| Bateria 9 V lub kilka AA | Tylko na szybki test lub mobilny eksperyment | Brak kabla do gniazdka | Krótszy czas pracy, mniej wygodne napięcie |
| Power bank 5 V | Gdy antena ma być przenośna | Stabilne zasilanie, łatwy montaż | Trzeba pilnować stanu naładowania |
| USB z telewizora lub dekodera | Najwygodniej w domu | Mało kabli, prosta obsługa | Nie każdy sprzęt daje zasilanie anteny |

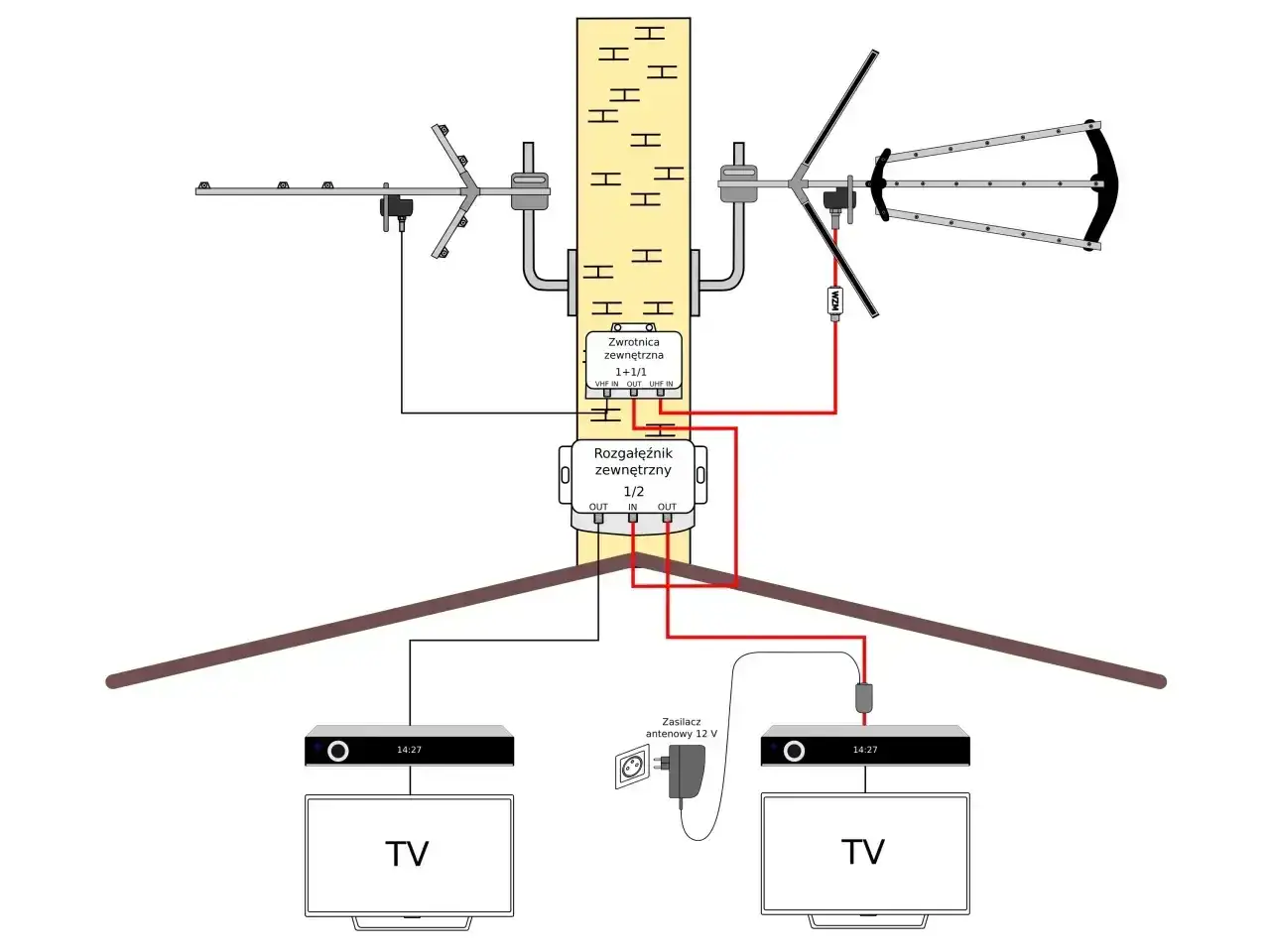

| Zasilacz sieciowy 5 V lub 12 V | Do stałej instalacji | Najbardziej przewidywalne działanie | Zajmuje więcej miejsca i wymaga gniazdka |
Tu ważna jest jedna rzecz: zbyt mocny wzmacniacz może pogorszyć odbiór. Jeśli tuner widzi sygnał mocny, ale jakość spada, problemem bywa przesterowanie, a nie jego brak. Dlatego nie polowałbym na „najmocniejsze” rozwiązanie, tylko na takie, które daje stabilny wynik przy realnym ustawieniu anteny. A to ustawienie jest zwykle równie ważne jak samo zasilanie.
Jak ustawić antenę, żeby złapać stabilny obraz
W domowym odbiorze najwięcej daje miejsce montażu. Zaczynam od najwyższego możliwego punktu, najlepiej przy oknie, z dala od dużych metalowych elementów, routerów, listew zasilających i telewizora stojącego tuż obok anteny. W małych mieszkaniach różnica między półką za telewizorem a parapetem potrafi być zaskakująco duża.
Druga rzecz to kierunek. Antenę warto obracać małymi krokami, na przykład co 10-15 stopni, i po każdej zmianie zrobić ponowne skanowanie kanałów. Jeżeli masz sygnał pionowy albo poziomy, też ma to znaczenie, więc czasem trzeba przetestować oba ustawienia. Ja nie ufam jednemu odczytowi „siła sygnału”, bo w telewizji ważniejsza jest często jakość niż sam poziom.
Jeśli odbierasz część kanałów dobrze, a część znika, to nie musi oznaczać awarii. Często chodzi o inne pasmo, odbicia od ścian albo zły kompromis między UHF i VHF. To właśnie wtedy widać, że sam pomysł na antenę był dobry, ale jego montaż wymaga korekty.
Najczęstsze błędy przy domowej antenie
Najwięcej problemów widzę nie w elektronice, tylko w prostych pomyłkach montażowych. Poniżej zebrałem te, które pojawiają się najczęściej i które da się poprawić bez wielkich kosztów.
| Błąd | Co się dzieje | Co zrobić zamiast tego |
|---|---|---|
| Za krótkie albo za długie ramiona | Brak kanałów lub obraz działa tylko chwilowo | Dobierz długość do pasma i koryguj po kilka milimetrów |
| Brak symetryzatora lub źle podłączony kabel | Pikselizacja, zrywanie obrazu, wahania jakości | Użyj dopasowania 300/75 Ω i sprawdź styki |
| Zbyt mocny wzmacniacz | Tuner pokazuje sygnał, ale obraz i dźwięk gubią się | Zmniejsz wzmocnienie albo wyłącz wzmacniacz |
| Stary, kiepski kabel | Duże tłumienie i podatność na zakłócenia | Wymień przewód na sensowny RG6 75 Ω |
| Ignorowanie VHF dla MUX 8 | Brakuje części kanałów mimo „działającej” anteny | Sprawdź, czy potrzebujesz wariantu szerokopasmowego |
Najgorszy nawyk to szukanie ratunku w kolejnym gadżecie, zanim sprawdzi się podstawy. W telewizji naziemnej drobiazgi robią różnicę: 30 centymetrów wyżej, inny kąt, lepszy kabel, krótsze połączenie, inny zakres częstotliwości. Gdy te rzeczy są uporządkowane, dopiero wtedy ma sens porównanie DIY z gotowym rozwiązaniem.

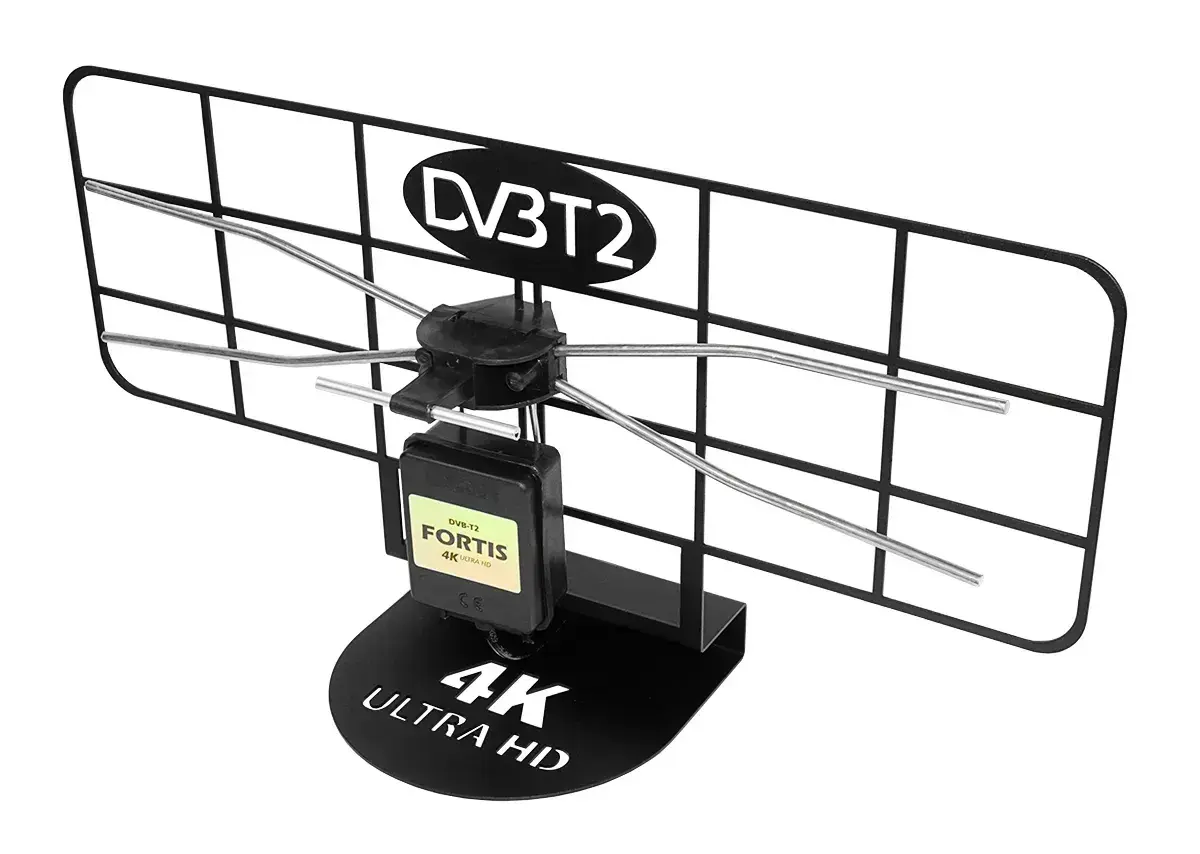

Co wybrać, gdy domowy patent nie wystarcza
Jeśli po kilku próbach nadal nie masz stabilnego odbioru, wybór jest prosty: albo zostajesz przy taniej konstrukcji i akceptujesz jej ograniczenia, albo sięgasz po gotową antenę, która lepiej zniesie realne warunki mieszkania. Ja patrzę na to pragmatycznie, bez romantyzowania samoróbek.
| Rozwiązanie | Najlepsze, gdy | Orientacyjny koszt | Co zyskujesz |
|---|---|---|---|
| Pasywna antena DIY | Masz niezły sygnał i chcesz tani test | 15-40 zł | Najmniejszy koszt, pełna kontrola nad konstrukcją |
| Aktywna antena pokojowa z USB | Chcesz prostego montażu i opcjonalnego zasilania | 40-100 zł | Wygoda, mniejsza liczba poprawek, łatwiejsze zasilanie |
| Antenna zewnętrzna kierunkowa | Jesteś dalej od nadajnika albo masz trudne warunki w mieszkaniu | 80-250 zł i więcej | Najstabilniejszy odbiór, większa odporność na zakłócenia |
Moja praktyczna zasada jest taka: jeśli chcesz po prostu sprawdzić, czy telewizor i instalacja są sprawne, zacznij od prostego dipola. Jeśli zależy Ci na mobilności, użyj power banku i aktywnego modułu. Jeśli celem jest stabilny odbiór na co dzień, gotowa antena zewnętrzna zwykle wygrywa z każdym „sprytnym” patentyem z drutu. I właśnie to jest najważniejszy wniosek: w temacie anteny bateria może pomóc w zasilaniu układu, ale to geometria, pasmo i miejsce montażu decydują o odbiorze.
