Najpierw warto uporządkować, jak podłączyć kable do miernika, bo od tego zależy i wynik pomiaru, i bezpieczeństwo samego urządzenia. W praktyce większość błędów bierze się z jednego prostego zamieszania: czerwony przewód trafia do złego gniazda albo obwód jest mierzony w złym trybie. Poniżej pokazuję, jak rozpoznać porty, kiedy użyć `VΩmA`, kiedy `10A` i na co uważać przy napięciu, oporze oraz prądzie.
Najpierw wybierz właściwe gniazdo, potem tryb pomiaru, a dopiero na końcu dotknij przewodami obwodu
- Czarny przewód w większości multimetrów trafia do `COM` i zostaje tam na stałe.
- Czerwony przewód zwykle ląduje w `VΩmA` przy napięciu, oporze, ciągłości i diodzie.
- Do pomiaru prądu używa się innego gniazda, najczęściej `mA` lub `10A`, i włącza się miernik w szereg z obwodem.
- Opór i ciągłość mierzy się tylko na odłączonym, beznapięciowym układzie.
- Jeśli masz wątpliwość, zacznij od najwyższego bezpiecznego zakresu i sprawdź opis nadrukowany przy gniazdach.

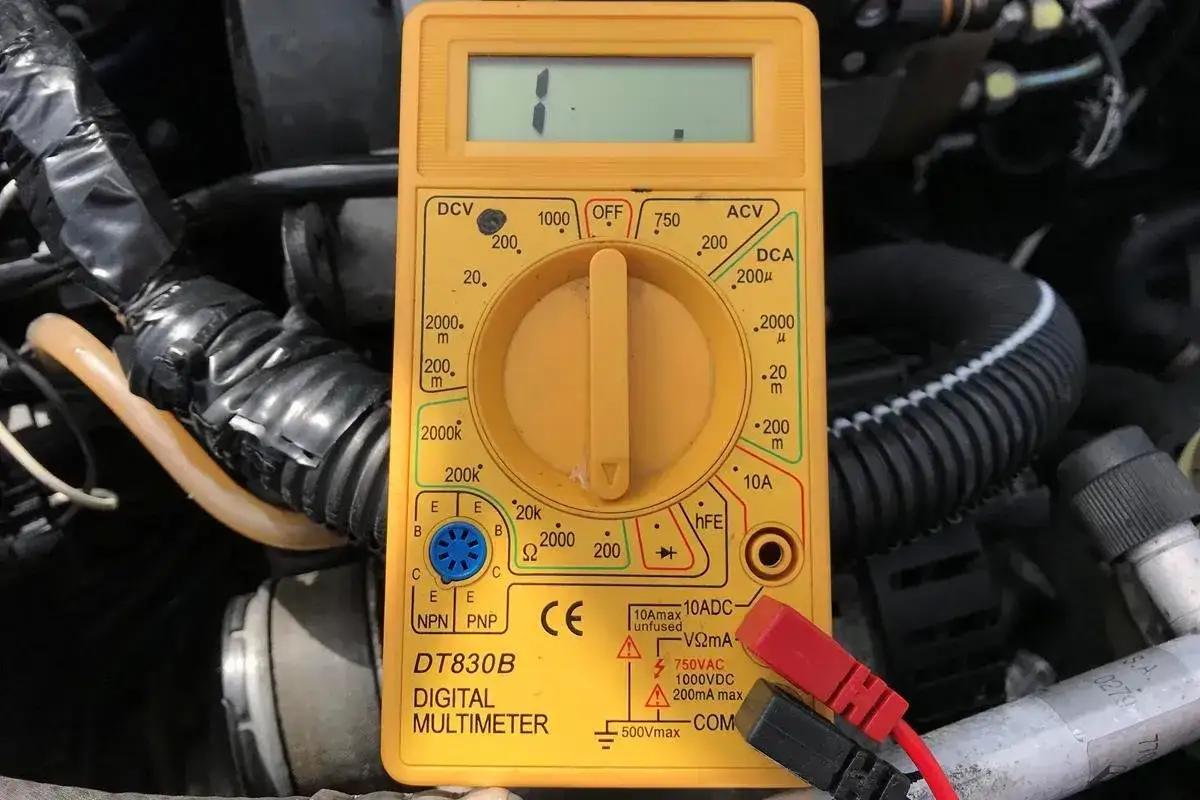

Najpierw rozpoznaj gniazda, bo to one decydują o poprawnym podłączeniu
Ja zawsze zaczynam od panelu wejść, nie od pokrętła. Nazwa modelu niewiele mi mówi, jeśli nie wiem, jakie gniazda ma pod spodem. W typowym multimetrze znajdziesz trzy kluczowe miejsca: `COM`, czyli wspólny punkt dla czarnego przewodu, gniazdo do napięcia i oporu oraz osobne wejście do dużego prądu.
| Gniazdo | Co wkładam | Do czego służy | Na co uważać |
|---|---|---|---|
| COM | Czarny przewód | Wspólny punkt odniesienia dla wszystkich pomiarów | W praktyce zostaje tam prawie cały czas |
| VΩmA lub podobne | Czerwony przewód | Napięcie, opór, ciągłość, test diody, czasem pojemność | Nie używaj tego gniazda do dużego prądu |
| mA / µA | Czerwony przewód | Małe prądy, gdy miernik ma osobne wejście o lepszej rozdzielczości | Zakres bywa ograniczony bezpiecznikiem |
| 10A / A | Czerwony przewód | Większe prądy, np. w prostych obwodach i niektórych urządzeniach | Często tylko do krótkich pomiarów i zawsze według instrukcji modelu |
W tym miejscu najważniejsze jest jedno: nazwy mogą się różnić, ale logika zostaje taka sama. Jeśli na obudowie widzisz `V/Ω/Hz`, `VΩ`, `mA` albo `10ADC`, kieruj się opisem nadrukowanym przy gniazdach, nie pamięcią z poprzedniego miernika. Kiedy to sobie uporządkujesz, sam pomiar robi się dużo mniej nerwowy.
Do napięcia, oporu i ciągłości przewody wpina się prawie zawsze tak samo
Przy pomiarach napięcia, oporu, ciągłości i zwykle także diody schemat jest prosty: czarny przewód do `COM`, czerwony do wejścia oznaczonego do pomiarów uniwersalnych, a potem dopiero wybór funkcji na pokrętle. To ten zestaw używam najczęściej, bo obejmuje większość codziennych sprawdzeń przy elektronice i instalacjach niskonapięciowych.
- Włóż czarny przewód do `COM`.
- Włóż czerwony przewód do `VΩmA` albo do gniazda, które producent przeznaczył do napięcia i oporu.
- Ustaw pokrętło na właściwą funkcję: `V AC`, `V DC`, `Ω`, test ciągłości albo test diody.
- Przy napięciu dotknij sondami dwóch punktów obwodu równolegle.
- Przy oporze, ciągłości i diodzie upewnij się, że obwód jest odłączony od zasilania.
W napięciu chodzi o pomiar „na końcach” elementu lub obwodu, więc nie przerywasz przewodu. Przy oporze jest odwrotnie: element musi być bez napięcia, bo inaczej odczyt będzie fałszywy, a sam miernik może dostać sygnał, którego nie powinien widzieć. W trybie ciągłości miernik tylko sprawdza, czy połączenie przewodzi, więc dźwięk nie oznacza „idealnego przewodu”, tylko niską rezystancję w granicach przewidzianych przez dany model.
Jeśli testujesz diodę, trzymam się tej samej logiki podłączenia, ale pamiętam o polaryzacji: czerwony zwykle idzie do anody, czarny do katody. To drobiazg, który od razu pokazuje, czy element zachowuje się prawidłowo, zamiast zmuszać do zgadywania po samym wyglądzie.
Kiedy ta część jest opanowana, zostaje jeszcze jeden temat, który sprawia najwięcej kłopotów początkującym: pomiar prądu. I tu zasada jest już inna.
Prąd mierzy się szeregowo, a nie równolegle
Przy prądzie nie wpinasz sond „na końcu” obwodu jak przy napięciu. Miernik musi stać się częścią obwodu, czyli trzeba go włączyć szeregowo. To właśnie tutaj najłatwiej o kosztowny błąd, bo czerwony przewód często trzeba przełożyć do innego gniazda, a sama kolejność działań ma znaczenie.
- Wyłącz zasilanie obwodu.
- Rozłącz miejsce, w którym chcesz mierzyć prąd.
- Przenieś czerwony przewód do gniazda `mA`, `µA` albo `10A`, zależnie od spodziewanej wartości.
- Ustaw pokrętło na zakres prądu `A` lub `mA`.
- Włącz miernik w przerwę obwodu i dopiero wtedy podaj zasilanie.
Jeśli nie wiem, ile prądu popłynie, zaczynam od wyższego bezpiecznego zakresu. To wolniejsze, ale dużo rozsądniejsze niż strzelanie od razu w niski zakres. W wielu prostych miernikach wejście `10A` jest mniej chronione niż tor napięciowo-oporowy, więc traktuję je jako wejście „mocniejsze”, ale niekoniecznie wygodniejsze. Po pomiarze zawsze wracam czerwonym przewodem do gniazda uniwersalnego, żeby nie zostawić sobie pułapki na następny test.
Przy małych układach elektronicznych lepiej sprawdza się osobne wejście `mA` lub `µA`, bo daje wyższą rozdzielczość odczytu. Przy większych odbiornikach, rozruchu silnika albo prostych testach instalacyjnych częściej używa się `10A`. To nadal ten sam pomiar, ale z innym zakresem i innym poziomem ryzyka, dlatego warto czytać instrukcję konkretnego modelu, a nie polegać na jednym uniwersalnym schemacie.
Najczęstsze pomyłki, które robią największą różnicę
W praktyce nie przegrywa się na skomplikowanych pomiarach, tylko na podstawowych nawykach. Poniżej są błędy, które widzę najczęściej i które naprawdę mają konsekwencje.
- Czerwony przewód w `10A` przy pomiarze napięcia. To prosta droga do zwarcia, uszkodzenia bezpiecznika albo błędnego odczytu.
- Pomiar oporu na włączonym obwodzie. Wtedy wynik jest bezwartościowy, a miernik pracuje w warunkach, do których nie został przeznaczony.
- Wpięcie miernika równolegle przy pomiarze prądu. Prąd mierzy się w szeregu, nie „na skróty”.
- Zostawienie czerwonego przewodu w `10A` po zakończeniu pomiaru. Następny test napięcia może skończyć się źle, jeśli nie zauważysz, że kabel siedzi w złym gnieździe.
- Używanie zużytych przewodów. Pęknięta izolacja, luźne końcówki i słaby kontakt psują i bezpieczeństwo, i wynik.
Ja traktuję przewody jako część miernika, nie jako „dodatek do miernika”. To ważna zmiana myślenia, bo sama obudowa może wyglądać solidnie, a problemem okazują się końcówki z mikropęknięciami albo zły styk w gnieździe. Jeśli coś wygląda podejrzanie, wymieniam przewody bez wahania.
Gdy miernik ma inne oznaczenia, trzymaj się logiki pomiaru
Nie każdy multimetr wygląda tak samo. Jedne modele mają `VΩmA`, inne `VΩHz`, jeszcze inne osobne gniazdo dla `mA` i `10A`. Zasada pozostaje jednak identyczna: czarny przewód trafia do `COM`, a czerwony do wejścia zgodnego z typem pomiaru.
- `COM` oznacza zawsze przewód wspólny, zwykle czarny.
- `VΩmA`, `VΩHz`, `V/Ω` to zazwyczaj gniazdo do napięcia, oporu, ciągłości i testów diodowych.
- `mA` i `µA` służą do małych prądów, jeśli miernik ma taki tor wejściowy.
- `10A`, `A`, `10ADC` to wejście do większego prądu, zwykle z wyraźnie opisanym limitem.
Jeżeli masz miernik z auto-rangingiem, nie daje on żadnej „magicznej” ochrony przed złym wpięciem przewodów. Automatyczny dobór zakresu ułatwia odczyt, ale nie zmienia tego, które gniazdo ma pracować przy prądzie, a które przy napięciu. To częsty skrót myślowy, który prowadzi do pomyłek.
Ja w takich sytuacjach kieruję się prostą zasadą: jeśli pomiar dotyczy napięcia, oporu, ciągłości albo diody, czerwony przewód idzie do gniazda uniwersalnego. Jeśli chodzi o prąd, przenoszę go do toru prądowego. Nic więcej nie trzeba zgadywać.
Krótka kontrola, którą robię przed każdym pomiarem
Przed pierwszym dotknięciem sondami zawsze robię szybki przegląd. To zajmuje kilka sekund, a oszczędza przepalony bezpiecznik, nerwy i niepotrzebne szukanie przyczyny dziwnego odczytu.
- Sprawdzam, czy czarny przewód jest w `COM`.
- Patrzę, czy czerwony przewód jest w gnieździe zgodnym z funkcją pomiaru.
- Porównuję tryb na pokrętle z tym, co naprawdę chcę zmierzyć.
- Przy oporze i ciągłości upewniam się, że układ nie jest zasilany.
- Przy prądzie sprawdzam, czy miernik jest wpięty szeregowo, a nie równolegle.
Jeżeli którykolwiek z tych punktów nie pasuje, nie zgaduję. Najpierw poprawiam gniazdo albo tryb, a dopiero potem dotykam obwodu. To najprostszy sposób, żeby uniknąć przepalonego bezpiecznika, uszkodzonego miernika i pomiaru, który tylko wygląda profesjonalnie.
