W praktyce temat sprowadza się do trzech rzeczy: typu anteny, napięcia zasilania i poprawnego zarobienia kabla koncentrycznego. W tym tekście wyjaśniam, jak podłączyć antenę do zasilacza bez zgadywania, kiedy zasilacz jest w ogóle potrzebny, jak dobrać separator oraz co sprawdzić, jeśli obraz nadal gubi sygnał.
Najpierw sprawdź typ anteny i napięcie, bo to decyduje o całej instalacji
- Anteny aktywne wymagają zasilania, a pasywne zwykle nie potrzebują żadnego zasilacza.
- W domowych instalacjach najczęściej spotyka się 5 V z tunera lub telewizora oraz 12 V z zewnętrznego zasilacza.
- Separator przepuszcza sygnał TV, ale blokuje napięcie tam, gdzie nie powinno trafić.
- Najczęstszy błąd to zwarcie na kablu koncentrycznym, gdy oplot dotyka żyły центральnej.
- Jeśli po drodze jest rozgałęźnik, musi on przepuszczać zasilanie w odpowiednim torze.
- Zasilacz najlepiej montować w suchym, dostępnym miejscu, a nie tam, gdzie trudno później sprawdzić połączenia.
Kiedy zasilacz w ogóle jest potrzebny
Ja zawsze zaczynam od prostego pytania: czy antena ma w sobie wzmacniacz, czy jest pasywna. Jeśli to konstrukcja aktywna, zasilacz jest potrzebny, bo bez niego przedwzmacniacz nie pracuje i sygnał potrafi zniknąć albo wyraźnie osłabnąć. W antenie pasywnej dodatkowe zasilanie nie da żadnej korzyści, a czasem tylko komplikuje instalację.
W praktyce zasilacz zasila nie samą antenę jako taką, ale element aktywny umieszczony w puszce antenowej albo na masztowym wzmacniaczu. Według opisów producentów takich jak Telmor zasilanie idzie przez kabel koncentryczny, więc nie prowadzi się osobnego przewodu do masztu. To wygodne rozwiązanie, ale wymaga jednego warunku: tor sygnałowy musi być poprawnie zmontowany od anteny aż po odbiornik.
Jeżeli antena daje radę bez wzmacniacza, zwykle lepiej jej nie „dopompowywać” na siłę. Zbyt mocne wzmocnienie potrafi przynieść więcej szkody niż pożytku, zwłaszcza gdy nadajnik jest blisko albo instalacja ma mało strat. Gdy już wiem, że zasilacz jest potrzebny, przechodzę do doboru napięcia i sposobu podania go na kabel.
Jak dobrać właściwe napięcie i separator
Tu najłatwiej o pomyłkę, bo z zewnątrz wiele urządzeń wygląda podobnie. W praktyce spotkasz trzy najczęstsze scenariusze: antenę zasilaną 5 V z tunera lub telewizora, antenę zasilaną 12 V z zewnętrznego zasilacza oraz instalację, w której napięcie idzie przez separator do wzmacniacza. Dobór nie jest „uniwersalny” - musi zgadzać się z wymaganiami konkretnej anteny.
| Sytuacja | Co robię | Na co uważam |
|---|---|---|
| Antenę pasywną | Nie podłączam zasilacza, chyba że producent wyraźnie zaleca inaczej | Zasilanie nie poprawi odbioru, jeśli nie ma wzmacniacza |
| Antenę aktywną 5 V | Włączam zasilanie anteny w menu TV lub dekodera, jeśli urządzenie to obsługuje | Nie każde gniazdo i nie każdy odbiornik podaje 5 V na wejście antenowe |
| Antenę aktywną 12 V | Stosuję zewnętrzny zasilacz 12 V z separatorem | Napięcie musi odpowiadać wymaganiom wzmacniacza, inaczej instalacja nie ruszy albo będzie niestabilna |
| Rozgałęźnik w torze | Wybieram model z przepuszczaniem zasilania w odpowiednim kierunku | Jeśli DC nie przejdzie dalej, wzmacniacz nie dostanie zasilania |
W opisach urządzeń często przewijają się wartości 12 V i 100 mA albo 300 mA, ale nie traktuję tego jako drobiazgu, tylko jako realne ograniczenie. Zasilacz musi mieć odpowiedni zapas prądowy, bo za słaby model po prostu nie utrzyma wzmacniacza. Z kolei anteny i przedwzmacniacze przeznaczone do pracy z 5 V można zasilać bezpośrednio z tunera tylko wtedy, gdy producent to przewidział - w dokumentacji takich modeli, jak niektóre anteny aktywne opisywane przez Dipol, to właśnie ten zakres jest podany wprost.
Jeśli masz wątpliwości, lepiej sprawdzić tabliczkę znamionową lub instrukcję niż zgadywać. Dopiero wtedy przechodzę do samego montażu, bo poprawny wybór sprzętu oszczędza więcej czasu niż jakakolwiek późniejsza regulacja.
Jak podłączyć antenę i zasilacz krok po kroku

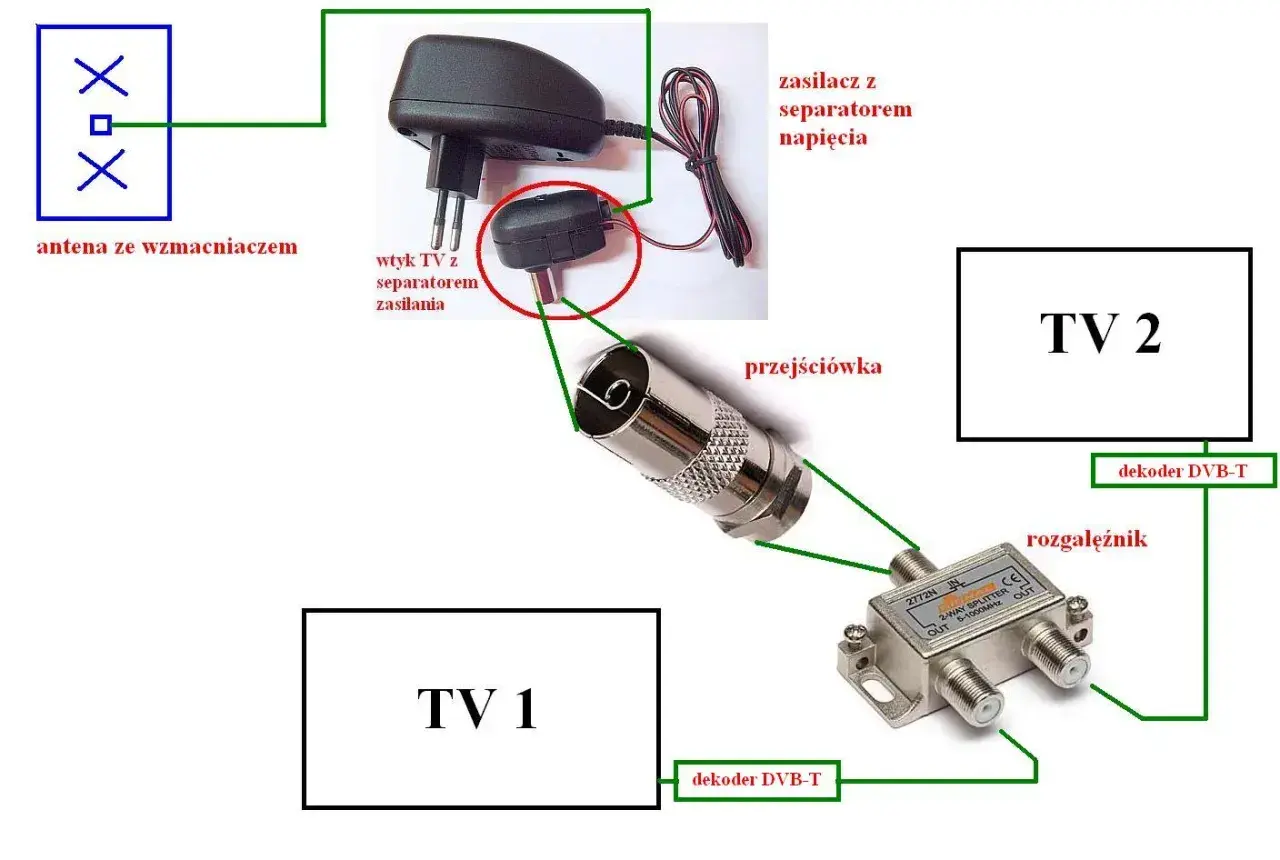

Tu liczy się porządek połączeń. W zasilaczu antenowym sygnał RF i napięcie biegną tym samym kablem koncentrycznym, ale separator rozdziela je tak, aby telewizor widział tylko sygnał, a wzmacniacz dostał również zasilanie. Najprościej mówiąc: od strony anteny kabel ma nieść prąd, a od strony odbiornika ma już pracować wyłącznie jako tor sygnałowy.
- Odłącz zasilanie sieciowe i sprawdź, czy telewizor albo dekoder nie podaje wcześniej napięcia na wejście antenowe.
- Przygotuj kabel koncentryczny 75 Ω. Złącze musi być zaciśnięte lub nakręcone równo, bez odstających włókien oplotu.
- Podłącz stronę antenową do wyjścia anteny lub wzmacniacza, zwykle przez złącze F. To właśnie tę stronę ma zasilić zasilacz.
- Wstaw separator przy odbiorniku. Po tej stronie najczęściej trafia wtyk antenowy do telewizora, a nie bezpośrednio zasilanie na antenę.
- Sprawdź polaryzację i kierunek przepływu. Separator nie jest biernym „przejściówką”; musi znaleźć się we właściwym miejscu toru.
- Włącz zasilacz i obserwuj LED, jeśli urządzenie ma kontrolkę. Brak światła nie zawsze oznacza awarię, ale jest pierwszym sygnałem do kontroli połączeń.

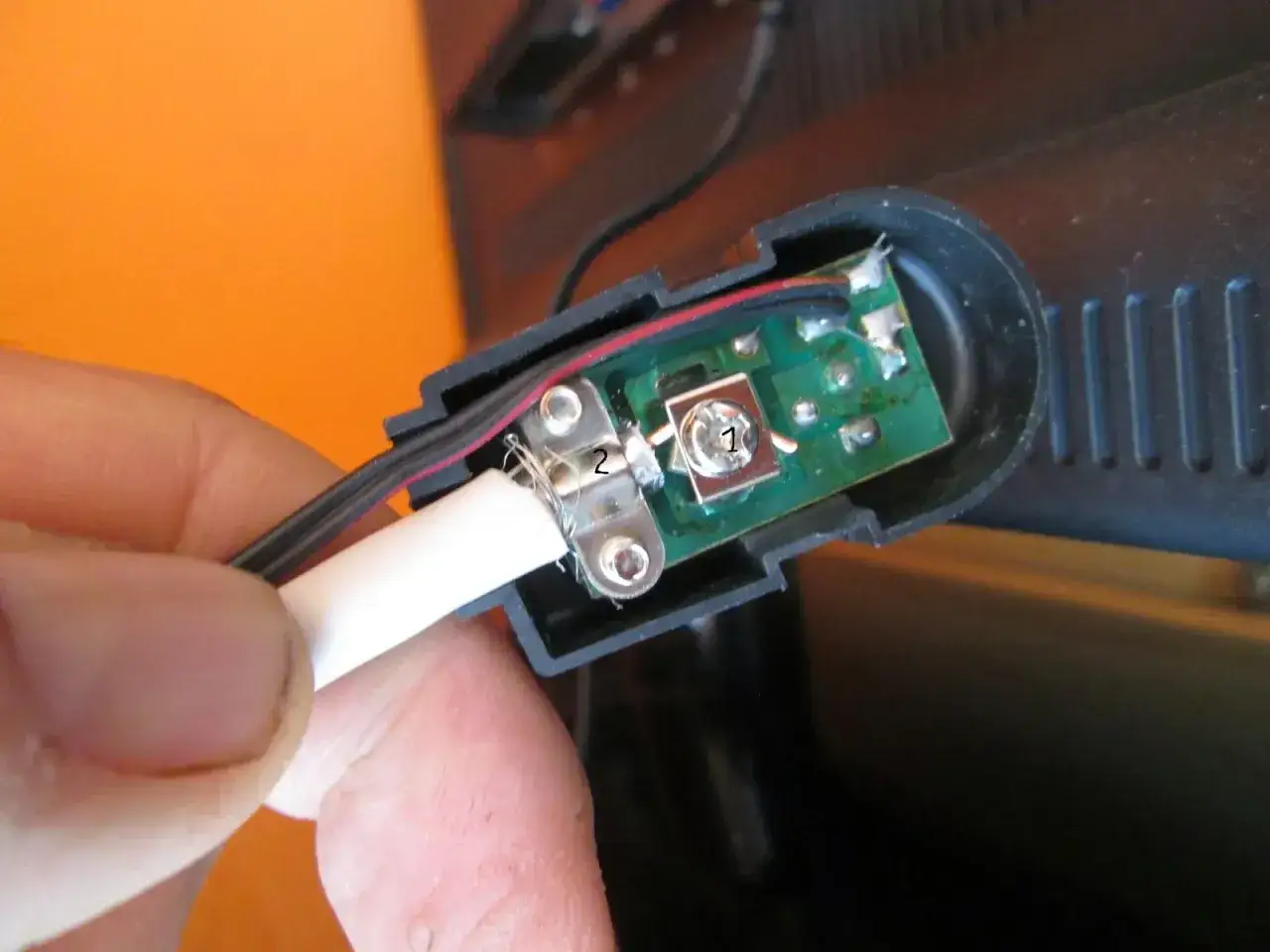

Ja zawsze zwracam uwagę na dwie rzeczy: oplot nie może dotykać żyły centralnej i kabel nie powinien być zbyt mocno ściśnięty przy złączach. To właśnie takie drobiazgi powodują zwarcie, brak napięcia albo pozornie „martwą” antenę. Jeśli instalacja ma rozgałęźnik, sprawdzam jeszcze, czy to model z przepuszczaniem DC, bo w przeciwnym razie zasilanie zatrzyma się wcześniej niż powinno.
Po takim montażu sygnał zwykle wraca od razu, ale jeśli nie wraca, problem najczęściej leży już nie w samym podłączeniu, tylko w jednym z klasycznych błędów instalacyjnych.
Najczęstsze błędy, które robią zwarcie albo zabijają sygnał
Najbardziej typowy błąd widzę przy źle zarobionym kablu. Jeśli pojedyncze włoski oplotu dotkną żyły wewnętrznej, zasilacz może wejść w zwarcie albo wyłączyć się ochronnie. Drugi klasyk to zbyt krótko odsłonięta żyła centralna, przez co wtyk niby siedzi dobrze, ale nie ma kontaktu elektrycznego.
Do tego dochodzą pomyłki bardziej „instalacyjne” niż elektryczne. Ktoś podłącza separator po złej stronie rozgałęźnika, wkłada zasilacz tam, gdzie napięcie nie przechodzi, albo myli antenę aktywną z pasywną i oczekuje poprawy, której po prostu nie będzie. W praktyce oznacza to powtarzanie tego samego problemu mimo wymiany dekodera, kabla albo samej anteny.
- Nie mieszam zasilacza 12 V z anteną zaprojektowaną do 5 V, jeśli producent nie dopuszcza takiego zakresu.
- Nie montuję zasilacza tam, gdzie później nie mam do niego dostępu, bo przy diagnostyce to tylko utrudnia życie.
- Nie zostawiam luźnego ekranu przewodu przy złączu F, bo to proszenie się o zakłócenia i zwarcie.
- Nie zakładam, że każdy rozgałęźnik przepuści zasilanie - to trzeba sprawdzić w specyfikacji.
Jeśli te cztery rzeczy są pod kontrolą, instalacja zwykle działa stabilnie. Gdy jednak sygnał nadal faluje, przechodzę z poziomu „czy jest zasilanie” do poziomu „czy cały tor antenowy jest zdrowy”.
Co sprawdzić, gdy sygnał nadal faluje
W takiej sytuacji nie szukam od razu winy w antenie. Najpierw sprawdzam, czy zasilacz naprawdę podaje napięcie i czy separator siedzi w prawidłowym miejscu. Potem patrzę na kabel: czy nie jest zgnieciony, zbyt mocno zagięty albo uszkodzony w miejscu przejścia przez okno, ścianę czy skrzynkę instalacyjną. Kabel koncentryczny potrafi stracić parametry szybciej, niż się wydaje, zwłaszcza gdy jest niskiej jakości.
Jeżeli instalacja ma kilka odbiorników, zwracam uwagę na złącza pośrednie i rozgałęźniki. Każdy dodatkowy element wnosi tłumienie, czyli osłabienie sygnału. W praktyce najbardziej widać to przy dłuższych odcinkach przewodu i przy antenach zamontowanych w miejscach o słabym poziomie odbioru. W takich przypadkach lepiej poprawić tor kablowy niż dokładać jeszcze mocniejszy wzmacniacz.
Pomaga też szybki test „na skróty”: podpiąć instalację bez rozgałęźników i zbędnych przejściówek, sprawdzić odbiór, a dopiero potem dobudowywać kolejne elementy. Jeśli w uproszczonej konfiguracji wszystko działa, wiesz, że problem leży w jednym z dodatków, a nie w samej antenie. To właśnie ten etap najczęściej oszczędza najwięcej czasu.
Ostatnia kontrola przed zamknięciem instalacji
Zanim uznam temat za zamknięty, robię trzy krótkie kontrole: czy zasilacz ma odpowiednie napięcie, czy separator jest po właściwej stronie i czy kabel nigdzie nie robi zwarcia. To niewielki zestaw, ale w praktyce rozwiązuje większość problemów, które później wyglądają na „uszkodzoną antenę”.
Jeśli miałbym zostawić jedną regułę, byłaby prosta: najpierw dobierz zasilanie do anteny, potem sprawdź tor kablowy, a dopiero na końcu oceniaj jakość samego sygnału. W dobrze złożonej instalacji antena, zasilacz i separator nie walczą ze sobą, tylko pracują jak jeden układ. I właśnie tak powinien wyglądać porządny montaż w domu lub mieszkaniu.
