Słaby odbiór UKF najczęściej nie wynika z samego radia, tylko z anteny, która jest za krótka, źle ustawiona albo schowana przy metalowych elementach mieszkania. W tym tekście pokazuję, jak zrobić antenę UKF do radia w praktycznej wersji domowej, jak dobrać długość do pasma 87,5-108 MHz i gdzie ją powiesić, żeby realnie poprawić sygnał. Dorzucam też typowe błędy i krótkie porównanie rozwiązań, gdy prosty dipol to za mało.
Najważniejsze rzeczy, które decydują o odbiorze UKF
- W Polsce UKF FM pracuje w paśmie 87,5-108 MHz, więc antena powinna być do niego dobrana, a nie zrobiona przypadkowo.
- Najprościej działa półfalowy dipol z dwóch identycznych ramion; dla środka pasma przyjmuję około 1,45 m łącznej długości.
- Jeśli radio ma wejście 75 Ω, wygodny będzie kabel koncentryczny; jeśli ma zaciski 300 Ω, lepiej sprawdza się przewód symetryczny.
- Największą różnicę robi montaż: wysoko, z dala od metalu i z możliwością lekkiego przesunięcia anteny.
- Wzmacniacz nie naprawi źle ustawionej anteny; często tylko wzmacnia szum i przesterowanie.
- Gdy odbiór nadal jest słaby, zwykle lepszy jest antenowy kierunek outdoor niż kolejny „cudowny” gadżet.
Najprostsza antena, która naprawdę poprawia odbiór
Ja zaczynam od prostego dipola, bo to najpewniejsza domowa konstrukcja na FM. To antena symetryczna, czyli złożona z dwóch równych ramion zasilanych w środku, która nie wymaga drogich elementów i daje wyraźnie lepszy odbiór niż drut wsadzony byle gdzie. W praktyce chodzi o zbudowanie czegoś, co pracuje przewidywalnie, a nie tylko „zbiera fale”.
Do takiej anteny wystarczą naprawdę podstawowe materiały. Najwygodniej jest użyć przewodu dwużyłowego albo dwóch odcinków elastycznej linki miedzianej, a do połączenia z radiem dobrać kabel zgodny z wejściem odbiornika. Jeśli wszystko ma wisieć w mieszkaniu, nie potrzebujesz niczego pancernego, ale punkt zasilania musi być porządnie zabezpieczony.
| Element | Po co jest | Na co uważać |
|---|---|---|
| Przewód dwużyłowy lub dwa identyczne odcinki drutu | Tworzy dwa ramiona dipola | Ramiona muszą mieć tę samą długość |
| Kabel koncentryczny 75 Ω albo przewód symetryczny 300 Ω | Łączy antenę z radiem | Dobierz go do złącza w odbiorniku |
| Trytytka, taśma, mały izolator | Stabilizuje środek anteny | Nie ściskaj przewodów zbyt mocno |
| Złącze do radia | Ułatwia podłączenie | Sprawdź, czy radio ma wejście 75 Ω czy 300 Ω |
| Opcjonalny dławik z kabla | Ogranicza prąd płynący po oplocie | Pomaga, gdy używasz kabla koncentrycznego |
Jeśli chcesz uzyskać efekt bez kombinowania, trzymaj się prostego dipola i nie próbuj od razu wymyślać konstrukcji „uniwersalnej”. Gdy wiesz już, co składać, trzeba dobrać właściwą długość ramion.
Jak dobrać długość do pasma i nie przestrzelić z cięciem
Pasmo UKF FM w Polsce ma szeroki zakres, więc przy antenie odbiorczej nie poluję na jeden jedyny punkt strojenia co do milimetra. Najpraktyczniej jest dobrać dipol pod środek pasma, a potem zostawić sobie niewielki zapas na korektę. Właśnie dlatego nie tnie się wszystkiego „na gotowo” od pierwszej próby.
W domu zaczynam zwykle od długości około 1,45 m łącznie, czyli po mniej więcej 72-73 cm na ramię. To rozsądny punkt startowy dla odbioru większości stacji FM, a jeśli zależy Ci na konkretnym końcu pasma, można przesunąć punkt odniesienia. Zostawienie 2-3 cm zapasu na późniejsze skrócenie naprawdę pomaga, bo materiał i sposób zawieszenia lekko zmieniają zachowanie anteny.
| Punkt odniesienia | Całkowita długość dipola | Długość jednego ramienia |
|---|---|---|
| 88 MHz | ok. 1,62 m | ok. 81 cm |
| 98 MHz | ok. 1,46 m | ok. 73 cm |
| 108 MHz | ok. 1,32 m | ok. 66 cm |
Jeżeli słuchasz głównie stacji z dolnej części pasma, ustaw długość bliżej pierwszego wiersza. Jeśli ważniejsze są wyższe częstotliwości, skróć antenę nieco bardziej. Sama matematyka to jednak tylko połowa sukcesu, bo równie ważne jest poprawne połączenie z radiem i wykonanie środka anteny.
Jak zbudować prosty dipol krok po kroku
Najbardziej lubię wersję, którą można zrobić z kilku podstawowych rzeczy w jeden wieczór. Nie potrzeba lutownicy na poziomie warsztatowym ani specjalnych narzędzi, ale warto zachować porządek, bo przy antenach drobiazgi mają większe znaczenie, niż się wydaje.
- Odmierz dwa identyczne ramiona anteny i przytnij przewód z niewielkim zapasem.
- Zdejmij izolację tylko tam, gdzie potrzebujesz połączenia, a resztę zostaw w spokoju.
- Połącz środek anteny z przewodem zasilającym: w kablu koncentrycznym żyła trafia na jedno ramię, a oplot na drugie.
- Jeśli radio ma wejście 300 Ω, użyj przewodu symetrycznego lub prostego przejścia na zaciski śrubowe.
- Zabezpiecz punkt centralny trytytką albo małym izolatorom, żeby ramiona nie rozjeżdżały się pod własnym ciężarem.
- Zawieś antenę w możliwie prostym układzie, a dopiero potem sprawdź odbiór i ewentualnie skróć ramiona o 1-2 cm.
Przy kablu koncentrycznym warto zrobić prosty dławik przy samym punkcie zasilania. Balun, czyli element dopasowujący antenę symetryczną do kabla niesymetrycznego, nie jest tu obowiązkowy, ale pomaga ograniczyć sytuację, w której sam kabel zaczyna grać rolę przypadkowej części anteny. W odbiorze FM to często drobna poprawa, ale właśnie z takich drobiazgów składa się stabilny efekt.
Jeżeli wszystko jest zrobione poprawnie, antena nie musi wyglądać efektownie, żeby działała dobrze. Po złożeniu najwięcej zysku daje już nie lutowanie, tylko miejsce zawieszenia.
Gdzie zamontować antenę, żeby sygnał był lepszy
W praktyce montaż bywa ważniejszy niż sam typ anteny. Z mojego doświadczenia największy skok jakości daje wyniesienie dipola wyżej, odsunięcie go od metalu i możliwość przesunięcia o kilkadziesiąt centymetrów w lewo, prawo, w górę lub w dół. Fale UKF są wrażliwe na odbicia, więc niewielka zmiana położenia potrafi poprawić odbiór bardziej niż kolejne zakupy.
Najlepsze miejsca to zwykle strych, okolica okna albo wyższa półka z dala od sprzętu elektronicznego. Unikam kaloryferów, metalowych regałów, ram łóżek i szafek RTV, bo metal psuje pole w pobliżu anteny. Jeśli prowadzisz kabel koncentryczny, wyprowadź go możliwie prosto od środka anteny, a pierwsze kilkadziesiąt centymetrów niech nie leży ciasno przy innych przewodach zasilających.
Polaryzacja oznacza kierunek ustawienia anteny względem drgań pola elektromagnetycznego. W praktyce warto sprawdzić zarówno ustawienie pionowe, jak i poziome, bo różne nadajniki i różne lokale reagują inaczej. Jeśli nie wiesz, od czego zacząć, stawiam antenę tak, jak najłatwiej ją zawiesić, a potem po prostu testuję obie wersje.
- Im wyżej, tym zwykle lepiej.
- Im dalej od metalu, tym mniej przypadkowych spadków sygnału.
- Im mniej zbędnego kabla przy antenie, tym łatwiej ocenić rzeczywisty efekt.
- Jeśli mieszkasz w bloku, test przy oknie bywa lepszy niż montaż głęboko w pokoju.
Gdy ustawienie jest sensowne, to dopiero wtedy widać, czy antena sama w sobie jest wystarczająca. Jeśli mimo tego odbiór nadal faluje, zwykle winny jest jeden z kilku powtarzalnych błędów.
Najczęstsze błędy, przez które prosty projekt rozczarowuje
W domowych antenach problem rzadko leży w jakiejś tajemniczej „złej jakości fal”. Najczęściej zawodzi detal: długość, miejsce montażu albo niepotrzebne dodatki, które mają wyglądać profesjonalnie, ale w praktyce nie pomagają.
- Różna długość ramion - antena przestaje pracować przewidywalnie. Rozwiązanie jest banalne: mierz oba odcinki osobno.
- Montowanie przy metalu - kaloryfer, szafa, półka czy obudowa telewizora potrafią mocno pogorszyć odbiór. Lepiej odsunąć antenę nawet o kilkadziesiąt centymetrów.
- Za długi kabel przy antenie - jeśli wisi zbędny zwój przewodu, trudniej ocenić efekt i łatwiej o zakłócenia. Skracaj to, czego nie potrzebujesz.
- Wzmacniacz zamiast poprawy montażu - aktywna antena nie naprawi złej lokalizacji. Często wzmacnia też szum, a nie tylko sygnał.
- Oczekiwanie, że jedna antena zrobi wszystko - do bardzo słabego nadajnika z daleka lepsza bywa antena kierunkowa niż prosty dipol.
Jeśli po poprawkach poprawa nadal jest niewielka, nie upieram się przy jednym rozwiązaniu. Wtedy porównuję konstrukcje i sprawdzam, czy zwykły dipol rzeczywiście jest najlepszym wyborem w danym miejscu.
Kiedy lepiej wybrać inny typ anteny

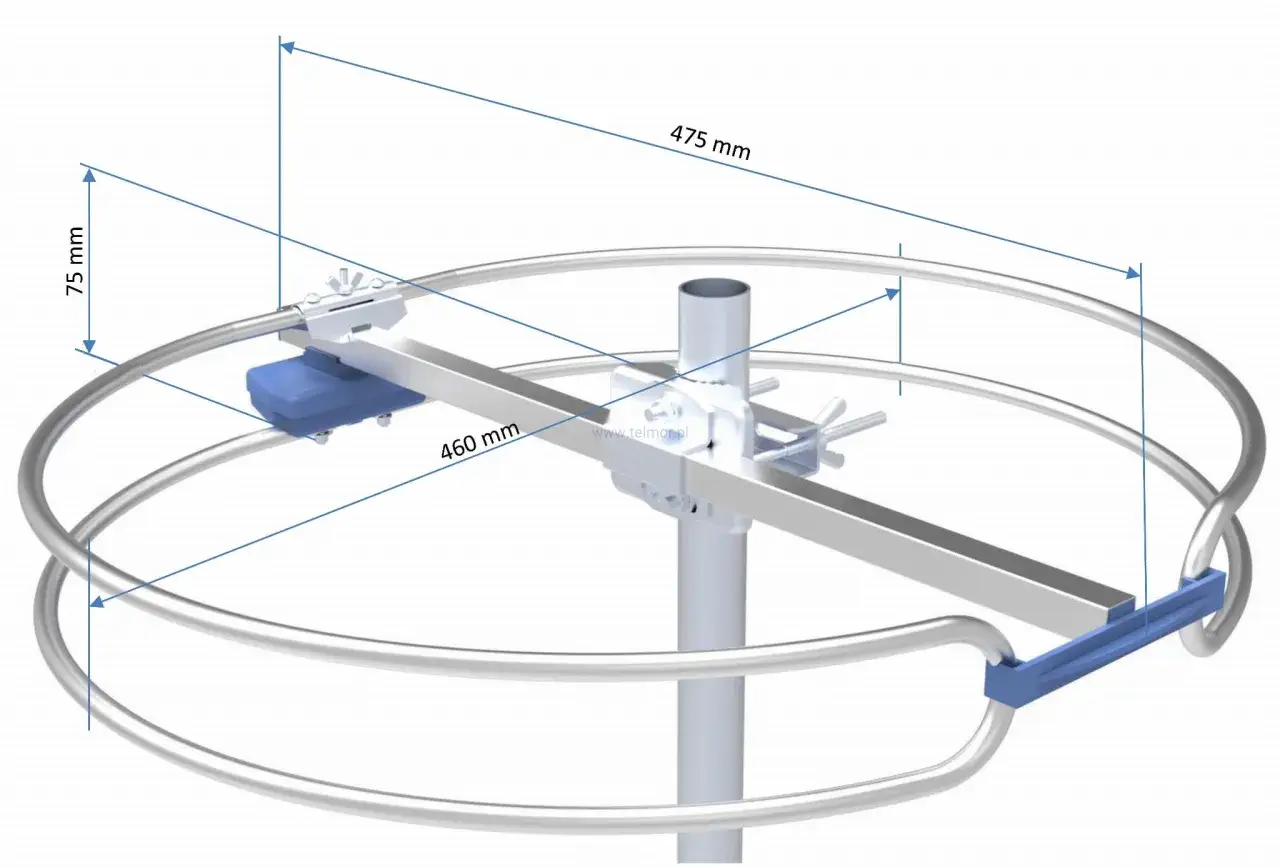

Prosty dipol jest świetny do mieszkania, ale nie zawsze wygrywa z każdym scenariuszem. Gdy stacje przychodzą z jednego kierunku, a sygnał jest słaby, bardziej opłaca się antena kierunkowa. Z kolei jeśli masz starszy tuner z wejściem 300 Ω, sens może mieć dipol pętlowy, czyli folded dipole, który lepiej pasuje do takich wejść i bywa wygodny w montażu.
| Typ anteny | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Prosty dipol | Gdy chcesz tanią i szybką antenę do domu | Łatwy do zrobienia, tani, działa przewidywalnie | Wymaga sensownego montażu i trochę miejsca |
| Dipol pętlowy | Gdy radio ma wejście 300 Ω albo chcesz lepszego dopasowania | Wygodny przy starszych tunerach, estetyczny | Trochę bardziej złożony w wykonaniu |
| Antena kierunkowa zewnętrzna | Gdy odbierasz słabe stacje z jednego kierunku | Największy zysk i lepsze odseparowanie od zakłóceń | Wymaga ustawienia i zwykle montażu na zewnątrz |
Jeśli mieszkasz w mieście i odbierasz kilka lokalnych stacji, prosty dipol zwykle wygrywa wygodą. Jeśli celujesz w jedną, trudną do złapania stację z konkretnego nadajnika, antena kierunkowa da więcej niż kolejny wzmacniacz. Na koniec zostaje krótki test, który pozwala wyłapać problem bez zgadywania.
Co sprawdzić po montażu, zanim uznasz, że antena nie działa
Po złożeniu anteny nie oceniam jej po jednym szybkim włączeniu radia. Daję sobie kilka minut i sprawdzam ustawienia w sposób powtarzalny, bo UKF potrafi zmieniać się mocniej, niż sugeruje pierwszy odsłuch. Czasem wystarczy obrót o 20 stopni albo przesunięcie o pół metra, żeby szum wyraźnie spadł.
- Przetestuj kilka stacji z różnych części pasma, a nie tylko jedną ulubioną.
- Przesuń antenę o 20-50 cm i sprawdź, czy poziom szumu się zmienia.
- Porównaj ustawienie pionowe, poziome i lekko ukośne.
- Sprawdź, czy wtyk i gniazdo rzeczywiście pasują do wejścia w radiu.
- Jeśli dotknięcie przewodu mocno zmienia odbiór, problemem bywa kabel, masa albo miejsce montażu.
W praktyce domowa antena UKF działa najlepiej wtedy, gdy jest prosta, dobrze policzona i ustawiona cierpliwie w kilku wariantach. Jeśli chcesz najszybszego efektu, zacznij od dipola około 1,45 m, zawieś go wysoko i poświęć 10 minut na testy położenia; to zwykle daje więcej niż wymiana radia czy kupowanie przypadkowego wzmacniacza.
