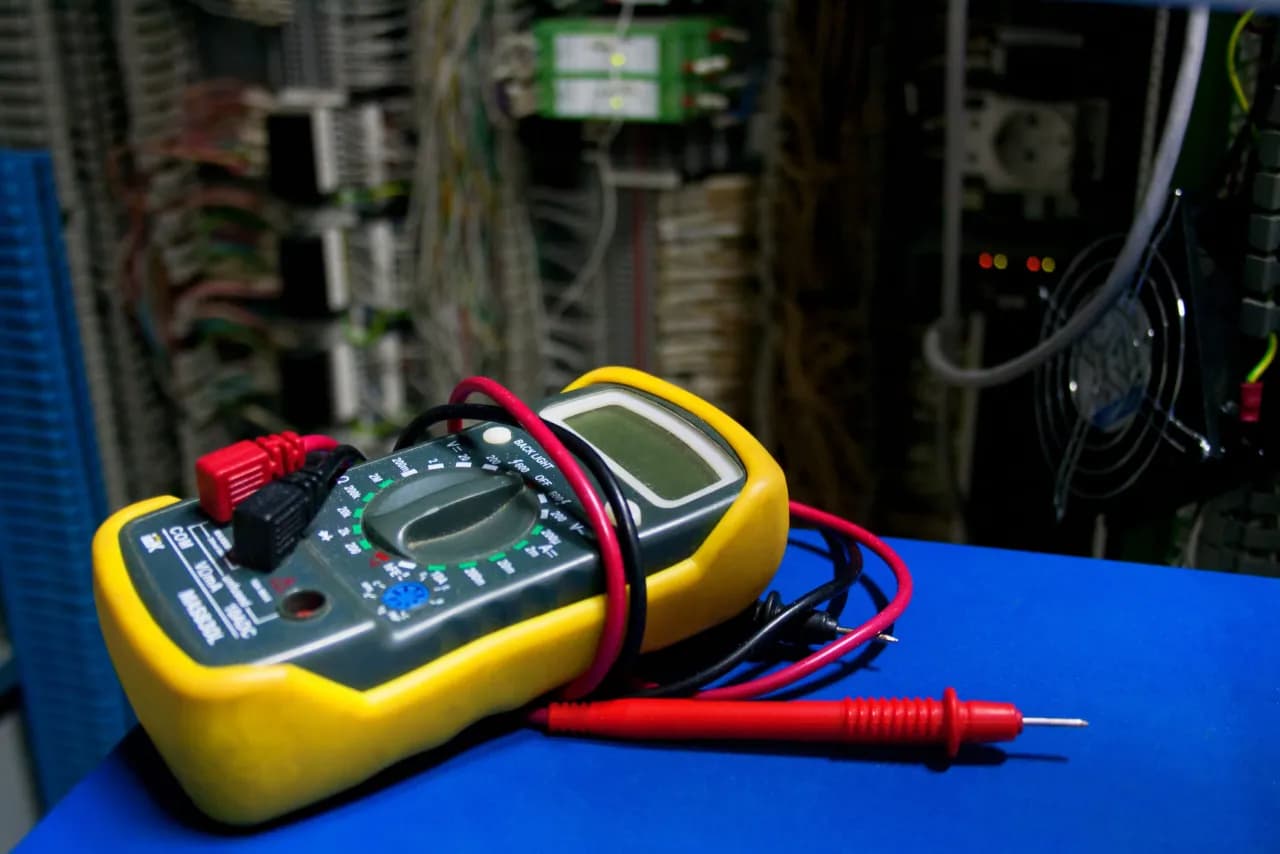

Miernik elektryczny jak podłączyć kable - uniknij błędów i uszkodzeń

Miernik elektryczny to niezwykle przydatne narzędzie, które umożliwia pomiar napięcia, prądu oraz oporu w różnych obwodach elektrycznych. Aby uzyskać dokładne wyniki pomiarów, kluczowe jest prawidłowe podłączenie kabli do tego urządzenia. Właściwe podłączenie nie tylko zapewnia precyzyjność pomiarów, ale także chroni miernik przed uszkodzeniami. W tym artykule przedstawimy, jak poprawnie podłączyć kable do miernika elektrycznego oraz jakie błędy należy unikać przy tej czynności.

Podczas podłączania kabli do miernika, ważne jest, aby znać oznaczenia kolorów - czerwony kabel wskazuje biegun dodatni, a czarny ujemny. Oprócz tego, użytkownik musi być świadomy, że różne pomiary wymagają różnych ustawień i podłączeń. Dzięki tej wiedzy, każdy użytkownik, niezależnie od poziomu zaawansowania, będzie mógł bezpiecznie i skutecznie korzystać z miernika elektrycznego.

Kluczowe informacje:

• Czerwony kabel oznacza biegun dodatni, a czarny biegun ujemny.
• Przy pomiarze napięcia czerwony kabel podłączamy do „+” lub „VΩmA”, a czarny do „COM”.
• Podczas pomiaru prądu czerwony kabel należy podłączyć do „A” lub „mA”, a czarny do „COM”.
• Przy pomiarze oporu kable powinny być podłączone do „VΩmA” i „COM”.
• Zawsze sprawdzaj, czy kable są dobrze podłączone i nie mają uszkodzeń.
• Upewnij się, że multimetr jest ustawiony na odpowiedni tryb przed rozpoczęciem pomiaru.

Jak prawidłowo podłączyć kable do miernika elektrycznego dla pomiarów

Aby uzyskać dokładne wyniki pomiarów przy użyciu miernika elektrycznego, niezwykle istotne jest prawidłowe podłączenie kabli. Czerwony kabel wskazuje biegun dodatni, a czarny biegun ujemny. Prawidłowe połączenie kabli pozwala na skuteczne mierzenie napięcia, prądu i oporu, co jest kluczowe w pracy z obwodami elektrycznymi. Warto zrozumieć, że różne typy pomiarów wymagają różnych ustawień i podłączeń, co wpłynie na jakość uzyskiwanych wyników.

Rodzaje kabli, ich konstrukcja oraz przeznaczenie mają ogromne znaczenie w kontekście pomiarów. Na przykład, do pomiaru napięcia używamy kabli o odpowiedniej izolacji, które zapewniają bezpieczeństwo i dokładność. Oprócz tego, użytkownik powinien być świadomy, że niewłaściwe podłączenie kabli może prowadzić do błędnych wyników lub uszkodzenia miernika. W związku z tym, istotne jest, aby znać zasady dotyczące podłączania kabli do miernika elektrycznego.

Wybór odpowiednich kabli do różnych zastosowań pomiarowych

Wybór odpowiednich kabli do pomiarów jest kluczowym krokiem, który wpływa na jakość i bezpieczeństwo pomiarów. Kable powinny być dostosowane do rodzaju pomiaru, który zamierzamy wykonać. Na przykład, do pomiaru napięcia najlepiej sprawdzą się kable z izolacją odporną na wysokie napięcia, co minimalizuje ryzyko porażenia prądem. Z kolei do pomiaru prądu, kable powinny mieć odpowiednią średnicę, aby wytrzymać przepływający prąd bez przegrzewania się.

• Kable do pomiaru napięcia powinny mieć wysoką izolację, aby zapobiec zwarciom.
• Kable do pomiaru prądu powinny być wystarczająco grube, aby znieść większe natężenie.
• Do pomiaru oporu warto wybrać kable o niskiej rezystancji, co zapewnia dokładniejsze wyniki.

Krok po kroku: Podłączenie kabli do pomiaru napięcia

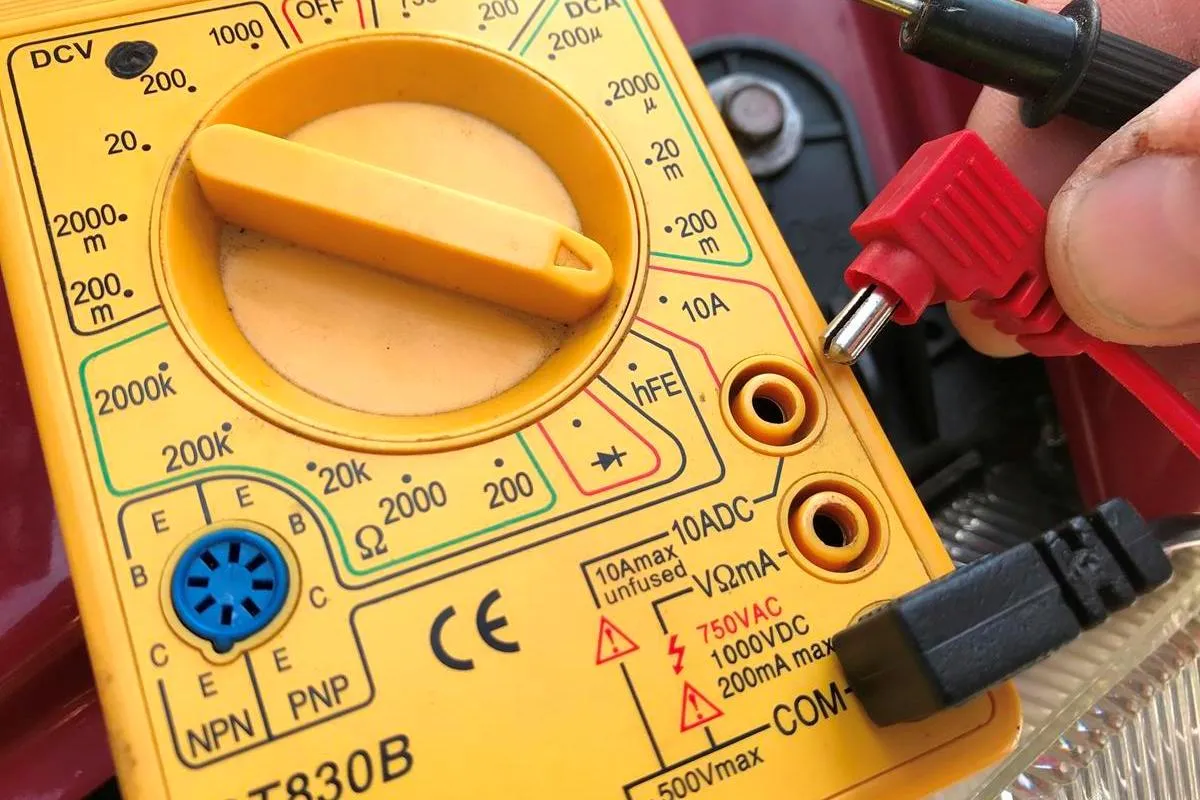

Podłączenie kabli do pomiaru napięcia jest kluczowym etapem korzystania z miernika elektrycznego. Aby to zrobić, najpierw upewnij się, że multimetr jest ustawiony na odpowiedni tryb pomiaru napięcia, wybierając między napięciem stałym (DCV) a napięciem przemiennym (ACV). Następnie podłącz czerwony kabel do złącza oznaczonego jako „+” lub „VΩmA”, a czarny kabel do portu oznaczonego jako „COM”. Ważne jest, aby dobrze zabezpieczyć połączenia, aby uniknąć błędów pomiarowych.

Po podłączeniu kabli do miernika, możesz przystąpić do pomiaru napięcia. Zawsze warto zacząć od najniższego zakresu, aby uniknąć uszkodzenia miernika. Upewnij się, że końcówki kabli nie dotykają się nawzajem, co mogłoby prowadzić do zwarcia. Po zakończeniu pomiaru, odłącz kable w odwrotnej kolejności, aby zapewnić ich bezpieczeństwo oraz uniknąć uszkodzeń.

Krok po kroku: Podłączenie kabli do pomiaru prądu

Podczas pomiaru prądu, proces podłączania kabli jest nieco inny niż w przypadku napięcia. Najpierw upewnij się, że multimetr jest ustawiony na tryb pomiaru prądu. Podłącz czerwony kabel do portu oznaczonego jako „A” lub „mA”, w zależności od wartości prądu, który zamierzasz zmierzyć. Jeśli przewidywana wartość prądu przekracza 200 mA, przestaw czerwony kabel do portu „10A”. Czarny kabel powinien być zawsze podłączony do portu „COM”.

Podobnie jak w przypadku pomiaru napięcia, ważne jest, aby przed rozpoczęciem pomiaru upewnić się, że kable są prawidłowo podłączone. Zaczynaj od najwyższego zakresu, a następnie stopniowo zmniejszaj go, aby uniknąć uszkodzenia urządzenia. Po zakończeniu pomiaru, pamiętaj o odłączeniu kabli w odwrotnej kolejności, aby zapewnić ich długotrwałe użytkowanie.

Krok po kroku: Podłączenie kabli do pomiaru oporu

Aby przeprowadzić pomiar oporu, należy najpierw upewnić się, że miernik elektryczny jest ustawiony na odpowiedni tryb pomiarowy. Podłącz czerwony kabel do portu oznaczonego jako „VΩmA”, a czarny kabel do portu „COM”. Ważne jest, aby przed rozpoczęciem pomiaru upewnić się, że obwód, który będziesz mierzył, jest odłączony od źródła zasilania. To zabezpiecza zarówno użytkownika, jak i miernik przed ewentualnymi uszkodzeniami.

Po podłączeniu kabli, możesz przystąpić do pomiaru oporu. Upewnij się, że końcówki kabli są dobrze przymocowane do elementu, którego opór chcesz zmierzyć. Po zakończeniu pomiaru, odłącz kable, aby zapewnić ich długotrwałe użytkowanie. Pamiętaj, że nieprawidłowe podłączenie kabli, takie jak podłączenie czerwonego kabla do portu „COM”, może prowadzić do błędnych wyników lub uszkodzenia urządzenia.

Najczęstsze błędy przy podłączaniu kabli i jak ich uniknąć

Podczas podłączania kabli do miernika elektrycznego, użytkownicy często popełniają kilka typowych błędów, które mogą prowadzić do błędnych pomiarów lub uszkodzenia urządzenia. Jednym z najczęstszych błędów jest podłączenie czerwonego kabla do portu „COM” zamiast do odpowiedniego portu pomiarowego, co skutkuje nieprawidłowymi odczytami. Innym powszechnym błędem jest pomijanie sprawdzenia stanu kabli przed podłączeniem, co może prowadzić do zwarć. Użytkownicy często również zapominają o ustawieniu multimetru na właściwy tryb pomiarowy, co skutkuje błędnymi wynikami.

Aby uniknąć tych problemów, warto przed każdą sesją pomiarową dokładnie sprawdzić, czy kable są w dobrym stanie oraz czy są odpowiednio podłączone. Zawsze zaczynaj od najwyższego zakresu pomiarowego i stopniowo go zmniejszaj, aby uniknąć uszkodzenia miernika. Pamiętaj również, aby nie dotykać końcówek kabli podczas pomiaru, co może wpłynąć na dokładność wyników.

Jakie środki ostrożności zachować przed pomiarem

Przed przystąpieniem do pomiarów z użyciem miernika elektrycznego, warto zachować kilka kluczowych środków ostrożności. Po pierwsze, upewnij się, że obwód, który zamierzasz mierzyć, jest odłączony od źródła zasilania. To zminimalizuje ryzyko porażenia prądem oraz uszkodzenia multimetru. Sprawdź również, czy przewody nie są uszkodzone, a ich izolacja jest w dobrym stanie, aby uniknąć zwarć.

Przed każdym pomiarem warto także upewnić się, że multimetr jest odpowiednio skonfigurowany – ustawiony na właściwy tryb i zakres pomiarowy. Dobrą praktyką jest również zapoznanie się z instrukcją obsługi urządzenia, aby w pełni wykorzystać jego możliwości. Pamiętaj, że odpowiednie przygotowanie przed pomiarem jest kluczem do uzyskania dokładnych i wiarygodnych wyników.

Jak poprawnie konfigurować miernik elektryczny przed pomiarem

Przed przystąpieniem do pomiarów z użyciem miernika elektrycznego, niezwykle istotne jest odpowiednie skonfigurowanie urządzenia. Użytkownik powinien zacząć od wyboru trybu pomiarowego, który odpowiada rodzajowi pomiaru, jaki zamierza wykonać, czyli napięcia, prądu lub oporu. Każdy z tych trybów wymaga innego ustawienia, co ma kluczowe znaczenie dla uzyskania dokładnych wyników. Po ustawieniu trybu, warto również zwrócić uwagę na zakres pomiarowy, aby uniknąć uszkodzenia miernika lub błędnych odczytów.

Kolejnym krokiem jest sprawdzenie, czy multimetr jest odpowiednio skalibrowany. Kalibracja urządzenia zapewnia, że pomiary są wiarygodne i zgodne z rzeczywistością. Warto regularnie kontrolować kalibrację, zwłaszcza przed ważnymi pomiarami. Pamiętaj, że niewłaściwe ustawienie miernika może prowadzić do poważnych błędów, dlatego ważne jest, aby przed każdym użyciem dokładnie sprawdzić wszystkie ustawienia.

Ustawienia miernika dla różnych typów pomiarów

Ustawienia miernika różnią się w zależności od rodzaju pomiaru, który chcesz wykonać. Przy pomiarze napięcia, upewnij się, że multimetr jest ustawiony na tryb napięcia stałego (DCV) lub przemiennego (ACV), w zależności od źródła. Dla pomiaru prądu, wybierz tryb „A” lub „mA”, a jeśli przewidujesz pomiar dużych wartości, przestaw na „10A”. W przypadku pomiaru oporu, ustaw multimetr na tryb „Ω”. Każde z tych ustawień jest kluczowe dla uzyskania precyzyjnych wyników pomiarów.

Znaczenie kalibracji i sprawdzania urządzenia przed użyciem

Kalibracja miernika elektrycznego jest niezwykle istotna, ponieważ zapewnia dokładność pomiarów. Regularne sprawdzanie kalibracji pozwala wykryć potencjalne błędy i zapewnia, że urządzenie działa w optymalny sposób. Warto przeprowadzać kalibrację przed każdym ważnym pomiarem, zwłaszcza w przypadku, gdy miernik był używany w różnych warunkach. Metody kalibracji mogą się różnić w zależności od modelu urządzenia, dlatego zawsze należy kierować się instrukcją obsługi. Pamiętaj, że odpowiednia kalibracja to klucz do uzyskania wiarygodnych wyników pomiarów.

Czytaj więcej: Jak podłączyć halogen z czujnikiem ruchu - uniknij najczęstszych błędów

Jak wykorzystać miernik elektryczny do diagnostyki urządzeń

Miernik elektryczny to nie tylko narzędzie do pomiarów napięcia, prądu i oporu, ale także potężne urządzenie diagnostyczne, które może pomóc w identyfikacji problemów w urządzeniach elektrycznych. Użytkownicy mogą wykorzystać miernik elektryczny do testowania komponentów, takich jak kondensatory czy diody, co pozwala na szybką lokalizację usterek. Na przykład, pomiar pojemności kondensatora może ujawnić, czy jest on sprawny, a test diody pozwala ocenić, czy przewodzi prąd w odpowiednim kierunku.

W przyszłości, rozwój technologii mierników elektrycznych może wprowadzić funkcje, takie jak automatyczna analiza danych i integracja z aplikacjami mobilnymi, co umożliwi użytkownikom analizowanie wyników pomiarów w czasie rzeczywistym. Dzięki temu, diagnostyka będzie jeszcze bardziej precyzyjna i dostępna dla każdego, kto chce efektywnie zarządzać swoimi urządzeniami elektrycznymi. Warto zatem inwestować w nowoczesne multimetry, które oferują dodatkowe funkcje, takie jak zapis danych czy komunikacja z innymi urządzeniami.
