Jak zrobić antenę bazową CB - proste kroki i materiały do budowy

Budowa anteny bazowej CB może wydawać się skomplikowana, ale w rzeczywistości jest to proces, który można zrealizować samodzielnie. W tym artykule dowiesz się, jak krok po kroku stworzyć własną antenę bazową CB, korzystając z prostych materiałów i narzędzi. Istnieją różne typy anten, ale najpopularniejsze to anteny typu quarter-wave ground plane oraz half-wave dipole. Oba projekty są stosunkowo łatwe do wykonania i mogą znacząco poprawić jakość sygnału w twoim systemie CB.

Warto również pamiętać, że odpowiednie umiejscowienie anteny oraz jej dostrojenie mają kluczowe znaczenie dla uzyskania optymalnej wydajności. W artykule przedstawimy nie tylko instrukcje budowy, ale także praktyczne porady, które pomogą ci zwiększyć zasięg i efektywność twojej anteny.

Kluczowe wnioski:

• Budowa anteny typu quarter-wave ground plane wymaga elementu radiatora o długości około 2,7 metra oraz czterech radiali.
• Antenę typu half-wave dipole można skonstruować z dwóch kawałków drutu, każdy o długości 2,7 metra, co daje łączną długość około 5,5 metra.
• Wybór odpowiednich materiałów, takich jak miedź, oraz narzędzi, jak lutownica, jest kluczowy dla trwałości i wydajności anteny.
• Optymalne umiejscowienie anteny, na przykład na dachu, oraz jej wysokość wpływają na zasięg sygnału.
• Dostrojenie anteny, w tym pomiar SWR, jest niezbędne do osiągnięcia najlepszej wydajności.

Jak zbudować antenę bazową CB - krok po kroku dla początkujących

Budowa anteny bazowej CB to świetny sposób na poprawę jakości komunikacji w systemie radiowym. Wiele osób decyduje się na stworzenie własnej anteny, ponieważ to nie tylko oszczędność, ale także satysfakcjonujący projekt DIY. W tym artykule przedstawimy podstawowe kroki, które pomogą Ci zbudować skuteczną antenę, niezależnie od poziomu doświadczenia.

Ważne jest, aby zrozumieć, że antena bazowa CB może znacząco wpłynąć na zasięg i jakość sygnału. Dobrze zaprojektowana antena pozwala na lepszą komunikację, co jest kluczowe dla użytkowników CB. W kolejnych sekcjach omówimy szczegółowo materiały oraz konkretne instrukcje budowy anteny, które pozwolą Ci na łatwe wykonanie tego zadania samodzielnie.

Wybór odpowiednich materiałów i narzędzi do budowy anteny

Do budowy anteny bazowej CB potrzebujesz kilku kluczowych materiałów, które zapewnią jej wydajność i trwałość. Przede wszystkim, miedź jest najczęściej wybieranym materiałem na elementy anteny, ponieważ charakteryzuje się doskonałą przewodnością elektryczną. Dla anteny typu quarter-wave ground plane, będziesz potrzebować elementu radiatora o długości około 2,7 metra oraz czterech radiali o tej samej długości. Dodatkowo, kabel koncentryczny o impedancji 50 ohm, na przykład RG-58, jest niezbędny do połączenia anteny z radiem.

Oprócz materiałów, niezbędne będą również odpowiednie narzędzia. Lutownica jest kluczowa do łączenia elementów anteny, a miara pozwoli Ci dokładnie zmierzyć długości poszczególnych elementów. Śrubokręt i wkręty będą potrzebne do montażu anteny, a zestaw narzędzi do cięcia umożliwi precyzyjne przycięcie drutów do odpowiednich długości. Poniżej znajduje się lista rekomendowanych materiałów i narzędzi, które ułatwią Ci budowę anteny.

• Miedź: drut miedziany o średnicy 1,5 mm do budowy radiatora i radiali.
• Kabel RG-58: kabel koncentryczny o impedancji 50 ohm, idealny do połączenia z radiem.
• Lutownica: do trwałych połączeń elektrycznych.
• Miara: do precyzyjnego mierzenia długości elementów anteny.
• Śrubokręt: do montażu anteny.

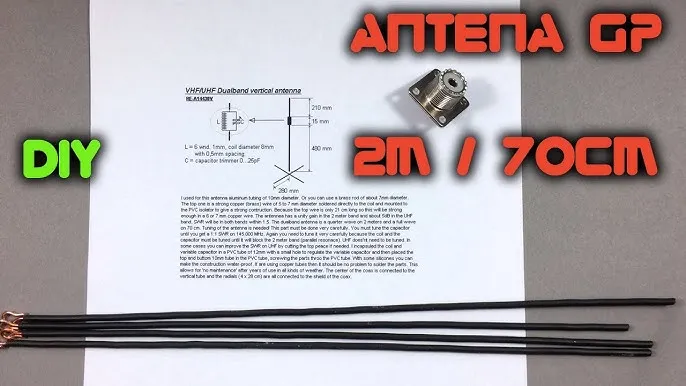

Krok 1: Tworzenie anteny typu quarter-wave ground plane

Budowa anteny typu quarter-wave ground plane opiera się na prostych zasadach fizyki fal radiowych. Tego typu antena składa się z pionowego elementu radiatora, który ma długość około 2,7 metra, co odpowiada jednej czwartej długości fali dla pasma CB 27 MHz. Dodatkowo, antena ta wykorzystuje cztery radiale, które są ułożone pod kątem 135 stopni względem podstawy, co pozwala na efektywne rozpraszanie sygnału. Właściwe zrozumienie tej konstrukcji jest kluczowe dla jej prawidłowego działania.

Aby zbudować antenę, zacznij od przygotowania wszystkich niezbędnych materiałów. Najpierw przymocuj pionowy element radiatora do podstawy anteny, a następnie przymocuj radiale, upewniając się, że są one równomiernie rozmieszczone wokół. Radiale powinny być pod kątem 135 stopni względem pionowego elementu, co zwiększy efektywność anteny. Po zakończeniu montażu, podłącz kabel koncentryczny 50 ohm do radiatora, a ekran kabla do podstawy anteny, co pozwoli na prawidłowe przesyłanie sygnału.

Po złożeniu anteny, czas na jej przetestowanie. Użyj miernika SWR, aby sprawdzić, jak dobrze antena odbiera i nadaje sygnały. Optymalne wartości SWR powinny być jak najbliższe 1:1, co oznacza, że antena działa efektywnie. Jeśli wartości są wyższe, może to oznaczać, że antena wymaga dostrojenia lub przemieszczenia. Regularne testowanie anteny pomoże zapewnić, że działa ona na optymalnym poziomie.

Krok 2: Budowa anteny typu half-wave dipole z instrukcją

Anteny typu half-wave dipole są popularnym wyborem wśród entuzjastów CB, ponieważ są stosunkowo łatwe w budowie i oferują dobrą wydajność. Długość anteny dipolowej wynosi około 5,5 metra, co odpowiada długości fali dla pasma 27 MHz. Antena ta składa się z dwóch równych części, które są podłączone do kabla koncentrycznego. Kluczowym aspektem tej konstrukcji jest to, że powinna być ona zawieszona jak najwyżej, aby uzyskać najlepszy zasięg i jakość sygnału.

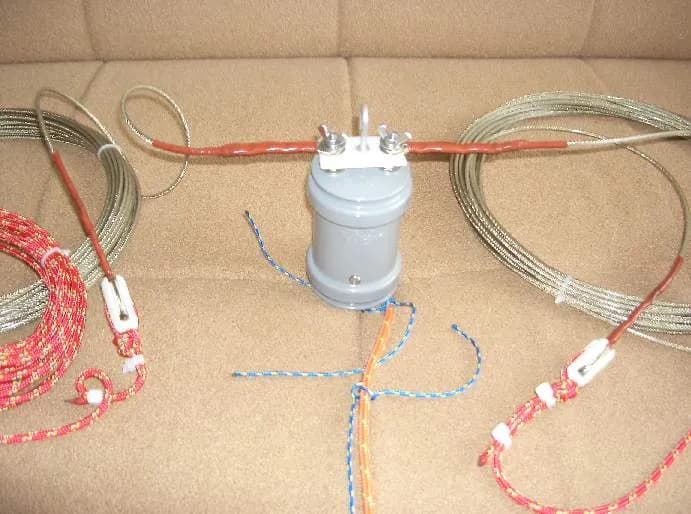

Do budowy anteny typu half-wave dipole potrzebujesz dwóch kawałków drutu lub rurki, każdy o długości około 2,7 metra. Zacznij od przymocowania obu elementów do wspornika, tworząc literę "T". Upewnij się, że druty są równomiernie napięte. Następnie podłącz kabel koncentryczny, przyłączając jego środkowy przewód do jednego ramienia dipola, a ekran do drugiego. Warto również zastosować miedź jako materiał, ponieważ zapewnia ona doskonałą przewodność i trwałość.

Po zakończeniu budowy, przetestuj antenę, aby upewnić się, że działa poprawnie. Użyj miernika SWR, aby sprawdzić, czy antena jest odpowiednio dostrojona. Optymalne wartości SWR powinny być bliskie 1:1, co oznacza, że antena efektywnie odbiera i nadaje sygnały. W przypadku wyższych wartości, może być konieczne dostrojenie anteny lub jej przemieszczenie. Regularne testowanie pozwoli na utrzymanie anteny w dobrym stanie i zapewni jej maksymalną wydajność.

• Drut miedziany: o średnicy 1,5 mm, idealny do budowy ramion dipola.
• Kabel RG-58: kabel koncentryczny o impedancji 50 ohm, niezbędny do połączenia z radiem.
• Wspornik: do zawieszenia anteny w odpowiedniej pozycji.

Jak poprawić wydajność anteny bazowej CB - praktyczne porady

Optymalizacja wydajności anteny bazowej CB jest kluczowa dla uzyskania lepszej jakości sygnału i większego zasięgu. Właściwe umiejscowienie anteny oraz jej dostrojenie mogą znacząco wpłynąć na efektywność komunikacji. W tej sekcji przedstawimy praktyczne porady, które pomogą Ci poprawić wydajność Twojej anteny, niezależnie od tego, czy jest to antena typu quarter-wave ground plane, czy half-wave dipole.

Jednym z najważniejszych aspektów poprawy wydajności anteny jest jej umiejscowienie. Antena powinna być zainstalowana w otwartym terenie, z dala od przeszkód, takich jak budynki czy drzewa, które mogą zakłócać sygnał. Idealne miejsca to otwarte pola lub dachy budynków, gdzie antena ma swobodny dostęp do nieba. Wysokość anteny również odgrywa kluczową rolę; im wyżej jest zawieszona, tym lepszy zasięg i jakość sygnału można uzyskać.

Optymalne umiejscowienie anteny dla lepszego zasięgu

Przy wyborze lokalizacji dla anteny, warto wziąć pod uwagę kilka czynników. Antena powinna być umieszczona w miejscu, gdzie nie będzie przeszkód w promieniowaniu sygnału. Wysokie punkty są najlepsze, ponieważ pozwalają na lepszą propagację fal radiowych. Zainstalowanie anteny na dachu lub na specjalnym maszcie może znacząco poprawić jej wydajność.

Ważne jest również, aby zachować odpowiednią odległość od przeszkód. Drzewa, budynki i inne obiekty mogą powodować refleksje i tłumienie sygnału. Zaleca się, aby antena była oddalona przynajmniej o 10 metrów od wszelkich przeszkód, aby zminimalizować zakłócenia. Regularne testowanie lokalizacji anteny pomoże w znalezieniu najlepszego miejsca dla optymalnej wydajności.

Tuning anteny - jak dostroić do najlepszej wydajności

Dostrojenie anteny jest kluczowe dla uzyskania optymalnej wydajności. SWR (Standing Wave Ratio) to wskaźnik, który informuje o efektywności anteny w przesyłaniu sygnału. Wartości SWR powinny być jak najbliższe 1:1, co oznacza, że antena jest dobrze dostrojona. Zbyt wysokie wartości SWR mogą wskazywać na problemy z instalacją lub konieczność dostrojenia anteny.

Aby dostroić antenę, potrzebujesz kilku narzędzi. Miernik SWR to podstawowe urządzenie, które pozwala na pomiar wartości SWR. Po podłączeniu anteny do radia, użyj miernika, aby sprawdzić, jak dobrze antena odbiera i nadaje sygnał. Jeśli wartości SWR są zbyt wysokie, można dostosować długość anteny lub zmienić jej położenie, aby poprawić parametry.

• Miernik SWR: używany do pomiaru efektywności anteny.
• Wkręty i narzędzia do cięcia: potrzebne do modyfikacji długości anteny.
• Przewody: do połączenia anteny z radiem w odpowiedni sposób.
