Podłączenie zasilacza modułowego może wydawać się skomplikowane, ale z odpowiednią wiedzą i przygotowaniem, można to zrobić bezpiecznie i efektywnie. Zasilacze modułowe są kluczowym elementem w instalacjach elektrycznych, szczególnie w przypadku oświetlenia LED. W artykule przedstawimy krok po kroku, jak prawidłowo podłączyć zasilacz, aby uniknąć najczęstszych błędów, które mogą prowadzić do problemów z działaniem urządzenia.
Ważne jest, aby przed przystąpieniem do instalacji zrozumieć oznaczenia i złącza zasilacza, a także wybrać odpowiednie komponenty. Dzięki temu zapewnimy nie tylko prawidłowe działanie, ale także bezpieczeństwo całej instalacji. Zastosowanie się do przedstawionych wskazówek pomoże w uniknięciu potencjalnych problemów, które mogą wystąpić podczas podłączania.
Kluczowe wnioski:- Wybór odpowiednich komponentów jest kluczowy dla prawidłowego podłączenia zasilacza modułowego.
- Zrozumienie oznaczeń i złączy ułatwia instalację i zapewnia bezpieczeństwo.
- Podczas podłączania przewodów 230V należy zachować szczególną ostrożność i stosować się do zasad bezpieczeństwa.
- Właściwe podłączenie przewodów niskiego napięcia jest niezbędne do prawidłowego działania urządzeń.
- Obliczenie mocy zasilacza na podstawie specyfikacji taśmy LED pozwala na uniknięcie problemów z zasilaniem.
- Zachowanie odpowiedniej polaryzacji przewodów jest kluczowe dla bezpieczeństwa i funkcjonowania instalacji.
- W przypadku problemów z podłączeniem, należy znać sposoby ich rozwiązywania oraz metody testowania działania zasilacza.
Jak przygotować się do podłączenia zasilacza modułowego i uniknąć błędów
Podłączenie zasilacza modułowego wymaga staranności i odpowiedniego przygotowania. Kluczowe jest, aby przed przystąpieniem do instalacji zrozumieć, jakie komponenty będą potrzebne oraz jak je prawidłowo dobrać. Odpowiednie przygotowanie nie tylko przyspieszy proces instalacji, ale także zminimalizuje ryzyko wystąpienia błędów, które mogą prowadzić do uszkodzenia sprzętu lub zagrożenia bezpieczeństwa.
Ważnym krokiem w przygotowaniach jest wybór odpowiednich elementów, takich jak zasilacz, kable oraz złącza. Zasilacze modułowe są dostępne w różnych wariantach, a ich dobór powinien być uzależniony od specyfikacji urządzeń, które będą zasilane. W kolejnych częściach artykułu omówimy szczegóły dotyczące doboru komponentów oraz ich funkcji, aby zapewnić prawidłowe działanie całej instalacji.
Wybór odpowiednich komponentów do podłączenia zasilacza modułowego
Wybór odpowiednich komponentów jest kluczowy dla sukcesu instalacji zasilacza modułowego. Przy zakupie zasilacza należy zwrócić uwagę na jego moc, która powinna odpowiadać wymaganiom podłączanych urządzeń. Dobrze dobrany zasilacz nie tylko zapewni stabilne zasilanie, ale również wydłuży żywotność sprzętu. Należy również wybrać odpowiednie złącza i kable, które będą kompatybilne z zasilaczem oraz urządzeniami, które mają być zasilane.
- Model zasilacza: Mean Well LRS-350-12, moc 350W, idealny do zasilania taśm LED.
- Złącza: DC-Connector 5.5mm x 2.1mm, powszechnie stosowane w zasilaczach modułowych.
- Kable: AWG 18, odpowiednie do przesyłania prądu o niskim napięciu.
Zrozumienie oznaczeń i złączy w zasilaczu modułowym
Każdy zasilacz modułowy posiada różne oznaczenia oraz złącza, które mają kluczowe znaczenie dla prawidłowego podłączenia. Zrozumienie tych oznaczeń pomoże uniknąć błędów podczas instalacji. Do najważniejszych złączy należą gniazda przeznaczone do podłączenia przewodów 230V, oznaczone literami L (faza) i N (neutralny), a także złącza wyjściowe niskiego napięcia, które mogą być oznaczone jako V+ i V-.
| Typ złącza | Opis |
| 230V L | Podłączenie fazy zasilania |
| 230V N | Podłączenie neutralne zasilania |
| V+ | Wyjście dodatnie niskiego napięcia |
| V- | Wyjście ujemne niskiego napięcia |

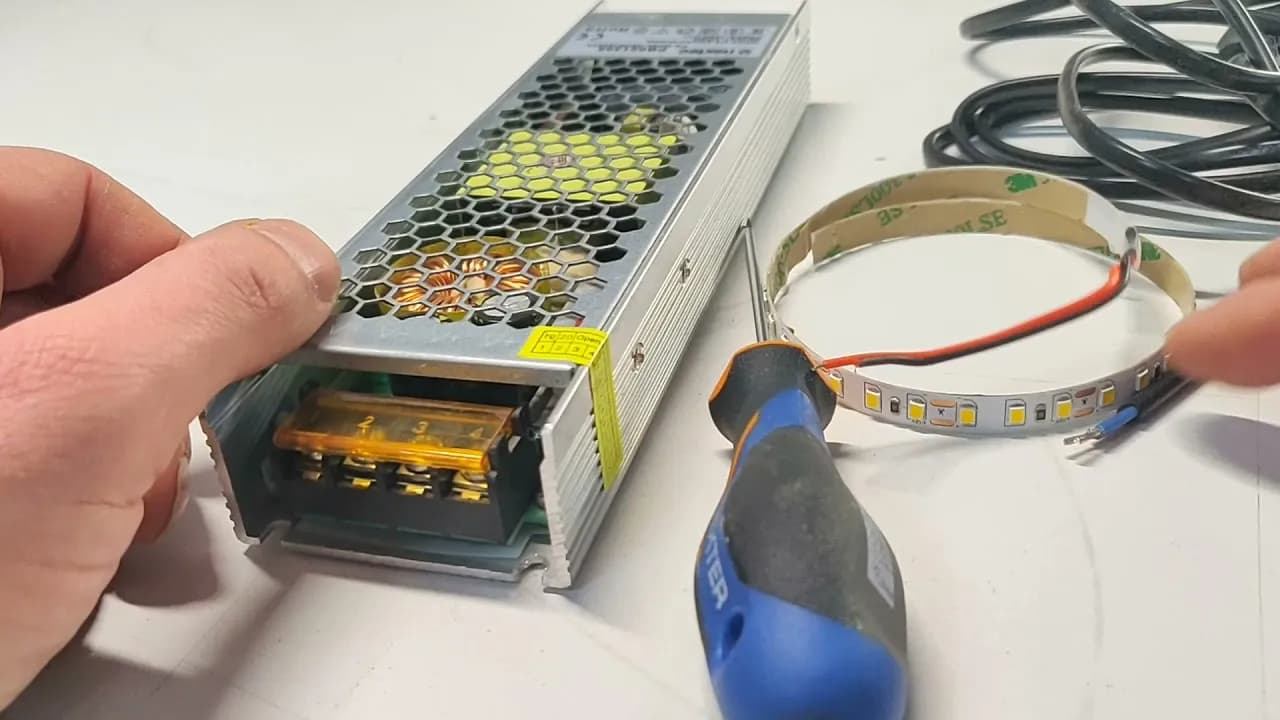

Krok po kroku: Jak prawidłowo podłączyć zasilacz modułowy
Podłączenie zasilacza modułowego wymaga precyzyjnego podejścia i znajomości kilku kluczowych kroków. W pierwszej kolejności należy podłączyć przewody 230V, które zasilają urządzenie. Upewnij się, że wszystkie przewody są odpowiednio oznaczone, aby uniknąć pomyłek. Po zakończeniu tego etapu, przejdź do podłączenia przewodów niskiego napięcia, które zasilają konkretne urządzenia, takie jak taśmy LED. Prawidłowe podłączenie obu typów przewodów jest kluczowe dla bezpieczeństwa i funkcjonalności całej instalacji.
Ważne jest, aby podczas podłączania przewodów 230V zachować ostrożność. Użyj odpowiednich narzędzi, takich jak wkrętaki i szczypce, aby upewnić się, że połączenia są solidne i nie ma luzów. Po zakończeniu podłączenia przewodów 230V, przejdź do podłączenia przewodów niskiego napięcia. Upewnij się, że są one odpowiednio przymocowane do źródła światła, zachowując właściwą polaryzację. To zapewni prawidłowe działanie podłączonego sprzętu.
Podłączenie przewodów 230V w zasilaczu modułowym
Aby prawidłowo podłączyć przewody 230V w zasilaczu modułowym, najpierw przygotuj wszystkie potrzebne narzędzia. Będziesz potrzebować wkrętaka, szczypiec oraz izolacji, aby zabezpieczyć połączenia. Rozpocznij od odłączenia zasilania, aby uniknąć ryzyka porażenia prądem. Następnie przymocuj przewody do odpowiednich złączy oznaczonych jako L (faza) i N (neutralny). Upewnij się, że przewody są dobrze dokręcone, aby uniknąć ich luzów.
Jak podłączyć przewody niskiego napięcia do urządzenia
Podczas podłączania przewodów niskiego napięcia, takich jak V+ i V-, ważne jest, aby zachować odpowiednią polaryzację. Upewnij się, że przewody są dobrze oznaczone, a ich końcówki są czyste i wolne od zanieczyszczeń. Przymocuj przewody do złącza urządzenia, takiego jak taśma LED, zgodnie z oznaczeniami. W przypadku taśm LED z otwartymi przewodami, możesz potrzebować dodatkowych akcesoriów, takich jak złącza DC, aby zapewnić prawidłowe połączenie. Po zakończeniu podłączenia, sprawdź jeszcze raz wszystkie połączenia, aby upewnić się, że są solidne i dobrze zabezpieczone.
Czytaj więcej: Jak podłączyć fotokomórki do bramy - proste kroki bez błędów
Bezpieczeństwo podczas instalacji zasilacza modułowego
Podczas instalacji zasilacza modułowego niezwykle ważne jest przestrzeganie zasad bezpieczeństwa. Właściwe podejście do bezpieczeństwa nie tylko chroni użytkownika przed potencjalnymi zagrożeniami, ale także zapewnia prawidłowe działanie całej instalacji. Przed rozpoczęciem pracy należy upewnić się, że wszystkie komponenty są w dobrym stanie oraz że zasilanie zostało odłączone. Bezpieczeństwo powinno być zawsze priorytetem, ponieważ niewłaściwe podłączenie może prowadzić do uszkodzenia sprzętu lub nawet do wypadków elektrycznych.
Ważne jest także, aby stosować się do ogólnych zasad bezpieczeństwa, takich jak używanie odpowiednich narzędzi i osobistych środków ochrony. Zawsze należy pracować w suchym miejscu, unikając kontaktu z wodą lub wilgocią. Używanie rękawic ochronnych oraz okularów może dodatkowo zminimalizować ryzyko. Pamiętaj, aby nigdy nie ignorować wskazówek producenta dotyczących instalacji i użytkowania zasilacza, ponieważ mogą one zawierać istotne informacje dotyczące bezpieczeństwa.
Kluczowe zasady bezpieczeństwa przy podłączaniu zasilacza
Podczas podłączania zasilacza modułowego istnieje kilka kluczowych zasad bezpieczeństwa, które należy przestrzegać. Po pierwsze, zawsze upewnij się, że zasilanie jest wyłączone przed przystąpieniem do jakichkolwiek prac. Po drugie, stosuj się do oznaczeń na zasilaczu oraz przewodach, aby uniknąć pomyłek przy podłączaniu. Odpowiednie zabezpieczenie przewodów, takie jak użycie złączek i izolacji, jest również niezwykle istotne. Ponadto, jeśli nie jesteś pewien jak coś zrobić, lepiej skonsultować się z fachowcem, niż ryzykować bezpieczeństwo.
Jak unikać najczęstszych błędów podczas instalacji
W trakcie instalacji zasilacza modułowego, wiele osób popełnia typowe błędy, które mogą prowadzić do problemów z działaniem urządzenia. Jednym z najczęstszych błędów jest niewłaściwe podłączenie przewodów, co może skutkować zwarciem lub uszkodzeniem sprzętu. Inny częsty problem to zbyt luźne połączenia, które mogą prowadzić do przegrzewania się przewodów. Ważne jest także, aby nie ignorować instrukcji producenta, ponieważ mogą one zawierać istotne wskazówki dotyczące instalacji. Regularne sprawdzanie połączeń po zakończeniu instalacji to również kluczowy krok, który pozwoli na wczesne wykrycie potencjalnych problemów.
Jak dopasować zasilacz do taśmy LED i uniknąć problemów
Dopasowanie zasilacza modułowego do taśmy LED jest kluczowe dla zapewnienia jej prawidłowego działania. Wybór odpowiedniego zasilacza nie tylko wpływa na wydajność taśmy, ale także na jej żywotność. Aby dobrać właściwy zasilacz, należy dokładnie zrozumieć specyfikacje taśmy LED, w tym jej moc oraz napięcie robocze. Właściwe dopasowanie zasilacza pozwoli uniknąć problemów z przegrzewaniem się, migotaniem lub całkowitym brakiem działania taśmy LED.
Podczas doboru zasilacza, kluczowe jest obliczenie całkowitej mocy, jaką taśma LED będzie wymagać. Zazwyczaj moc taśmy podawana jest na metr, dlatego warto pomnożyć tę wartość przez długość instalowanej taśmy. Dodatkowo, zaleca się dodanie około 10% zapasu mocy, aby zapewnić stabilność zasilania. Dzięki temu unikniesz sytuacji, w której zasilacz będzie przeciążony, co mogłoby prowadzić do jego uszkodzenia.
Obliczanie mocy zasilacza na podstawie taśmy LED
Aby obliczyć moc zasilacza, należy znać moc taśmy LED na metr oraz jej długość. Na przykład, jeśli taśma LED ma moc 12W na metr, a planujesz zainstalować 5 metrów, całkowita moc wynosi 60W. Do tego wyniku warto dodać 10% zapasu, co daje 66W. Wybierając zasilacz, należy upewnić się, że jego moc wyjściowa jest równa lub większa niż obliczona wartość. Dzięki temu zapewnisz odpowiednie zasilanie dla taśmy LED i unikniesz problemów z jej działaniem.
- Przykład 1: Taśma LED 12W/m, długość 5m - moc zasilacza 66W.
- Przykład 2: Taśma LED 24W/m, długość 3m - moc zasilacza 79.2W.
- Przykład 3: Taśma LED 9W/m, długość 10m - moc zasilacza 99W.
Dlaczego ważne jest zachowanie odpowiedniej polaryzacji przewodów
Zachowanie odpowiedniej polaryzacji przewodów jest kluczowe dla prawidłowego działania zasilacza modułowego oraz podłączonych urządzeń. Niewłaściwe podłączenie przewodów może prowadzić do uszkodzenia sprzętu, a nawet stwarzać zagrożenie dla bezpieczeństwa użytkownika. Na przykład, jeśli przewody zasilające są odwrotnie podłączone, może to spowodować zwarcie lub uszkodzenie diod LED w taśmie. Dlatego zawsze należy upewnić się, że przewody są podłączone zgodnie z oznaczeniami, aby uniknąć nieprzyjemnych konsekwencji.
Rozwiązywanie problemów z podłączeniem zasilacza modułowego
Podczas korzystania z zasilacza modułowego mogą wystąpić różne problemy, które mogą wpływać na jego działanie. Warto znać najczęstsze z nich oraz sposoby ich rozwiązania. Problemy mogą obejmować m.in. niewłaściwe działanie taśmy LED, przegrzewanie się zasilacza, czy brak zasilania. Zrozumienie przyczyn tych problemów i umiejętność ich diagnozowania jest kluczowe dla utrzymania efektywności instalacji.
Podczas rozwiązywania problemów, ważne jest, aby przeprowadzić dokładne kontrole wszystkich połączeń i komponentów. Upewnij się, że wszystkie przewody są prawidłowo podłączone i że nie ma uszkodzeń mechanicznych. Warto również sprawdzić, czy zasilacz jest odpowiednio dobrany do wymagań taśmy LED, aby uniknąć przeciążenia. Regularne monitorowanie stanu instalacji pomoże w szybszym wykrywaniu awarii i ich eliminacji.
Najczęstsze problemy podczas podłączania i ich rozwiązania
W trakcie podłączania zasilacza modułowego mogą wystąpić typowe problemy, takie jak niewłaściwe podłączenie przewodów, co może prowadzić do zwarcia. Innym częstym problemem jest zbyt niska moc zasilacza w porównaniu do wymagań taśmy LED, co skutkuje migotaniem lub całkowitym brakiem działania. Aby rozwiązać te problemy, należy upewnić się, że przewody są podłączone zgodnie z oznaczeniami, a moc zasilacza odpowiada wymaganiom taśmy LED. Jeśli problemy nadal występują, warto skonsultować się z profesjonalistą.
Jak sprawdzić, czy zasilacz działa prawidłowo po podłączeniu
Aby upewnić się, że zasilacz modułowy działa prawidłowo po podłączeniu, warto przeprowadzić kilka testów. Sprawdź, czy taśma LED świeci równomiernie i nie miga, co może świadczyć o problemach z zasilaniem. Możesz również użyć multimetru do pomiaru napięcia na wyjściu zasilacza, aby upewnić się, że jest zgodne z wymaganiami taśmy. Jeśli napięcie jest zbyt niskie lub zbyt wysokie, może to oznaczać, że zasilacz nie działa prawidłowo. Regularne testowanie zasilacza pomoże w szybkim wykrywaniu problemów i zapewni długotrwałe działanie całej instalacji.
Jak zintegrować zasilacz modułowy z systemem inteligentnego domu
Integracja zasilacza modułowego z systemem inteligentnego domu to nowoczesne podejście, które może znacząco zwiększyć funkcjonalność i efektywność Twojej instalacji oświetleniowej. Dzięki zastosowaniu inteligentnych zasilaczy, które można kontrolować zdalnie, możesz dostosować oświetlenie do swoich potrzeb w czasie rzeczywistym. Na przykład, zasilacze z funkcją sterowania przez aplikację mobilną pozwalają na precyzyjne ustawienie jasności, a także na programowanie harmonogramów włączania i wyłączania światła, co przyczynia się do oszczędności energii.
W przyszłości możemy spodziewać się jeszcze bardziej zaawansowanych rozwiązań, takich jak zasilacze z wbudowanymi czujnikami, które dostosowują moc wyjściową w zależności od warunków oświetleniowych w pomieszczeniu. Tego typu innowacje nie tylko zwiększają komfort użytkowania, ale również wspierają zrównoważony rozwój, redukując zużycie energii. Warto więc rozważyć inwestycję w inteligentne zasilacze, które będą współpracować z innymi urządzeniami w Twoim systemie inteligentnego domu, tworząc spójną i efektywną sieć zarządzania energią.
