Podłączenie wyłącznika schodowego podwójnego może wydawać się skomplikowane, ale z odpowiednią wiedzą i narzędziami można to zrobić samodzielnie. W artykule omówimy, jak prawidłowo zainstalować ten element, aby zapewnić bezpieczeństwo i sprawne działanie. Wyłącznik schodowy podwójny pozwala na kontrolowanie oświetlenia z dwóch różnych miejsc, co jest niezwykle praktyczne w długich korytarzach czy przy schodach.
Przed przystąpieniem do instalacji ważne jest, aby zrozumieć podstawowe zasady elektryczne oraz mieć na uwadze kwestie bezpieczeństwa. W kolejnych częściach artykułu znajdziesz szczegółowe instrukcje dotyczące wymaganych narzędzi, schematów podłączenia oraz najczęstszych błędów, które mogą wystąpić podczas instalacji. Zastosowanie się do tych wskazówek pomoże uniknąć problemów i zapewni prawidłowe działanie wyłącznika.
Kluczowe wnioski:
- Do podłączenia wyłącznika schodowego podwójnego potrzebne są dwa wyłączniki, kabel trójżyłowy oraz dwa dodatkowe kable dwużyłowe.
- Bezpieczeństwo jest kluczowe: zawsze odłączaj zasilanie przed rozpoczęciem pracy.
- Ważne jest, aby poprawnie zidentyfikować i podłączyć żyły: fazową, neutralną oraz uziemiającą.
- Najczęstsze błędy obejmują niewłaściwe podłączenie kabli oraz brak odpowiedniej izolacji połączeń.
- W przypadku wątpliwości zawsze warto skonsultować się z wykwalifikowanym elektrykiem.
Jak prawidłowo podłączyć wyłącznik schodowy podwójny dla bezpieczeństwa
Podłączenie wyłącznika schodowego podwójnego może wydawać się skomplikowane, ale z odpowiednim podejściem można to zrobić samodzielnie. Proces instalacji obejmuje kilka kluczowych kroków, które należy dokładnie przestrzegać. Na początku należy odłączyć zasilanie w obwodzie, aby zapewnić bezpieczeństwo podczas pracy. Następnie identyfikujemy przewody w puszkach elektrycznych: przewód fazowy (L), neutralny (N) oraz przewód ochronny (PE), a także dwa przewody sterujące, które będą łączyć dwa wyłączniki.
Po zidentyfikowaniu przewodów, należy podłączyć przewód fazowy do terminala wejściowego pierwszego wyłącznika, który zazwyczaj jest oznaczony jako "L" lub "1". Dwa przewody sterujące łączą odpowiednie terminale na obu wyłącznikach (np. 1-1 i 2-2). Jeśli wyłącznik schodowy podwójny ma kontrolować dwa oddzielne światła, terminale wyjściowe drugiego wyłącznika będą używane do podłączenia każdego z tych świateł. Ważne jest, aby upewnić się, że wszystkie połączenia są solidne i odpowiednio izolowane, aby zapobiec zwarciom.
Wymagane narzędzia i materiały do instalacji wyłącznika
Aby przeprowadzić instalację wyłącznika schodowego podwójnego, potrzebujesz kilku podstawowych narzędzi i materiałów. Należy zaopatrzyć się w dwa wyłączniki schodowe, kabel trójżyłowy do głównego zasilania oraz dwa dodatkowe kable dwużyłowe do połączenia wyłączników z lampami. Oprócz tego, przydatne będą narzędzia takie jak wkrętarka, śrubokręt, nożyce do kabli oraz taśma izolacyjna.| Narzędzie/Materiał | Opis |
|---|---|
| Wyłącznik schodowy podwójny | Umożliwia kontrolowanie oświetlenia z dwóch miejsc. |
| Kabel trójżyłowy | Używany do głównego zasilania, zawiera przewody fazowy, neutralny i ochronny. |
| Kabel dwużyłowy | Wykorzystywany do połączenia wyłączników z lampami. |
| Taśma izolacyjna | Do zabezpieczenia połączeń elektrycznych. |

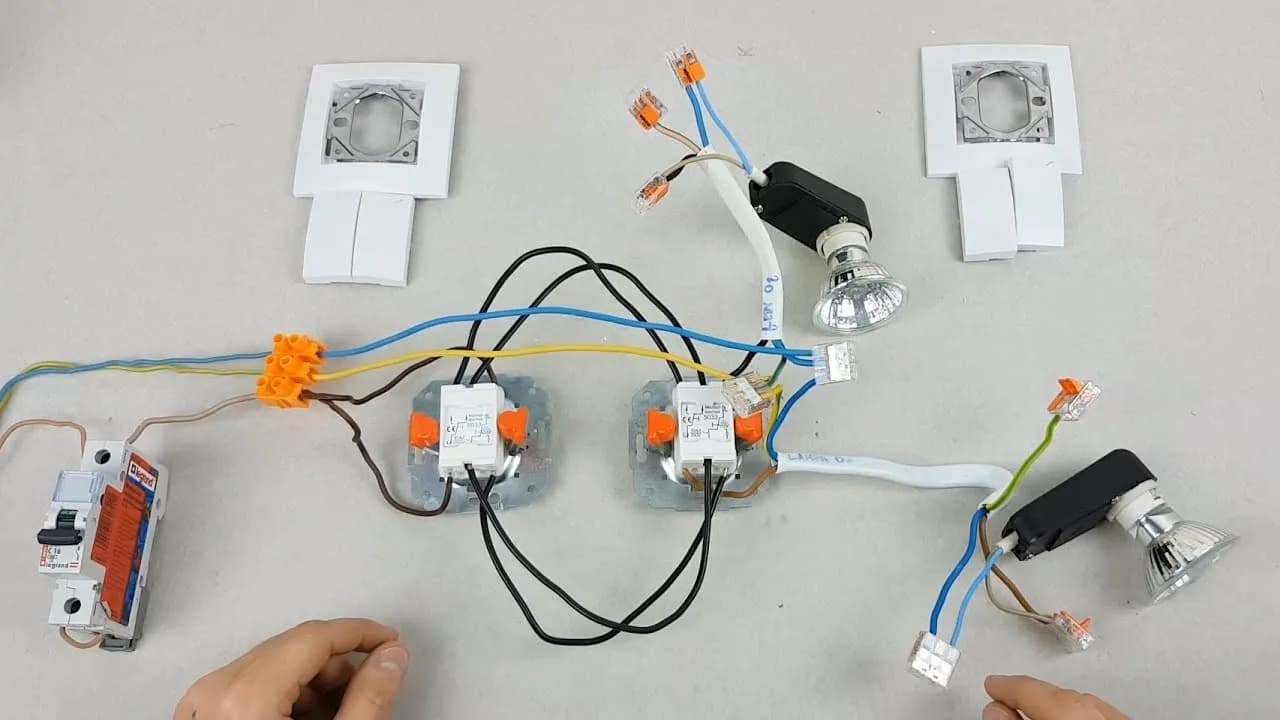

Schemat podłączenia wyłącznika schodowego podwójnego
Aby prawidłowo podłączyć wyłącznik schodowy podwójny, kluczowe jest zrozumienie schematu połączeń. Proces rozpoczyna się od podłączenia przewodu fazowego (L) do terminala wejściowego pierwszego wyłącznika, oznaczonego zazwyczaj jako "L" lub "1". Następnie dwa przewody kontrolne są łączone między odpowiednimi terminalami obu wyłączników, co pozwala na ich wzajemne powiązanie. Wyjścia na drugim wyłączniku są używane do podłączenia lamp, gdzie pierwsza lampa jest podłączona do jednego z terminali wyjściowych, a druga do drugiego terminala.
Ważne jest, aby neutralne przewody z obu lamp były połączone ze sobą oraz z neutralnym zasilaniem. Przewody ochronne (PE) powinny być podłączone do terminali uziemiających zarówno na wyłączniku, jak i na oprawach oświetleniowych. Taki schemat pozwala na sterowanie oświetleniem z dwóch różnych miejsc, co jest szczególnie przydatne w długich korytarzach lub przy schodach.
Kluczowe zasady bezpieczeństwa przy pracy z elektrycznością
Bezpieczeństwo podczas pracy z elektrycznością jest kluczowe, aby uniknąć wypadków i uszkodzeń. Przede wszystkim, przed przystąpieniem do jakiejkolwiek pracy, należy zawsze odłączyć zasilanie w obwodzie, aby zminimalizować ryzyko porażenia prądem. Kolejną ważną zasadą jest używanie odpowiednich narzędzi, takich jak izolowane wkrętaki i rękawice ochronne, które chronią przed przypadkowym kontaktem z przewodami pod napięciem. Ponadto, zawsze należy upewnić się, że wszystkie połączenia są dobrze zabezpieczone i odpowiednio izolowane, aby uniknąć zwarcia.
Warto również pamiętać o regularnym sprawdzaniu stanu technicznego używanych narzędzi oraz komponentów elektrycznych. Jeśli zauważysz jakiekolwiek uszkodzenia, natychmiast je wymień. W przypadku braku doświadczenia w pracy z instalacjami elektrycznymi, lepiej jest skonsultować się z wykwalifikowanym elektrykiem, który pomoże w bezpiecznym wykonaniu prac. Dzięki przestrzeganiu tych zasad, można znacznie zwiększyć bezpieczeństwo podczas instalacji wyłącznika schodowego podwójnego.
Jak unikać zagrożeń elektrycznych podczas montażu
Podczas montażu wyłącznika schodowego podwójnego istnieje wiele potencjalnych zagrożeń elektrycznych, które warto znać. Należy unikać pracy w wilgotnych pomieszczeniach, ponieważ wilgoć zwiększa ryzyko porażenia prądem. Dodatkowo, upewnij się, że przewody są odpowiednio oznaczone i nie ma ryzyka pomylenia ich podczas podłączania. Nie należy także używać uszkodzonych lub zużytych kabli, ponieważ mogą one prowadzić do zwarć lub pożarów.
Innym ważnym aspektem jest unikanie przeciążenia obwodów. Zbyt wiele urządzeń podłączonych do jednego obwodu może prowadzić do przegrzania i uszkodzenia instalacji. Warto także zainwestować w urządzenia zabezpieczające, takie jak bezpieczniki i różnicowoprądowe wyłączniki, które pomogą chronić przed niebezpiecznymi sytuacjami. Przestrzegając tych zasad, można zminimalizować ryzyko wystąpienia zagrożeń elektrycznych podczas montażu.
Najczęstsze błędy przy podłączaniu wyłącznika schodowego
Podczas instalacji wyłącznika schodowego podwójnego wiele osób popełnia typowe błędy, które mogą prowadzić do problemów z działaniem urządzenia. Jednym z najczęstszych błędów jest niewłaściwe podłączenie przewodów. Często amatorzy mylą przewód fazowy z neutralnym, co może prowadzić do nieprawidłowego działania wyłącznika lub w ogóle uniemożliwić jego funkcjonowanie. Ponadto, zdarza się, że przewody nie są odpowiednio zabezpieczone, co stwarza ryzyko zwarcia lub uszkodzenia instalacji elektrycznej.
Innym częstym błędem jest brak odpowiedniej izolacji połączeń. Niewłaściwie zabezpieczone przewody mogą prowadzić do porażenia prądem lub pożaru. Warto również zwrócić uwagę na to, że niektórzy użytkownicy nie sprawdzają poprawności działania wyłącznika po zakończeniu instalacji. Ignorowanie testów funkcjonalnych może skutkować późniejszymi problemami, które będą trudne do zdiagnozowania. Aby uniknąć tych błędów, zaleca się dokładne zapoznanie się z instrukcją montażu oraz, w razie wątpliwości, konsultację z profesjonalnym elektrykiem.
Jakie błędy najczęściej popełniają amatorzy?
Amatorzy często popełniają kilka kluczowych błędów podczas instalacji wyłącznika schodowego. Należy do nich:
- Mylenie przewodów fazowych i neutralnych, co prowadzi do nieprawidłowego działania.
- Niewłaściwe zabezpieczenie połączeń, co zwiększa ryzyko zwarcia.
- Brak testowania wyłącznika po zakończeniu instalacji, co może skutkować późniejszymi problemami.
- Nieprzestrzeganie zaleceń dotyczących użycia odpowiednich narzędzi i materiałów.
Jak poprawnie diagnozować problemy po instalacji
Po zakończeniu instalacji wyłącznika schodowego podwójnego mogą wystąpić różne problemy, które wymagają diagnozy. Pierwszym krokiem jest sprawdzenie, czy zasilanie jest prawidłowo podłączone i czy wszystkie przewody są odpowiednio zabezpieczone. Należy również zweryfikować, czy przewody fazowe i neutralne zostały poprawnie przypisane, ponieważ ich pomylenie może prowadzić do nieprawidłowego działania wyłącznika. W przypadku braku reakcji na włączanie lub wyłączanie światła, warto sprawdzić, czy żarówki są sprawne i czy nie doszło do uszkodzenia w obwodzie elektrycznym.
Jeśli po tych krokach problem nadal występuje, warto przeprowadzić testy na każdym etapie instalacji, aby zidentyfikować miejsce, w którym występuje błąd. Użycie multimetru do pomiaru napięcia może pomóc w określeniu, czy prąd dociera do wyłącznika oraz czy jest on odpowiednio przekazywany do lamp. W przypadku trudności z diagnozowaniem problemu, zawsze zaleca się skontaktowanie się z wykwalifikowanym elektrykiem, który posiada doświadczenie w tego typu instalacjach.
Czytaj więcej: Jak podłączyć słuchawki JBL - uniknij problemów z parowaniem
Kiedy warto skonsultować się z elektrykiem?
W sytuacjach, gdy instalacja wyłącznika schodowego podwójnego nie działa zgodnie z oczekiwaniami, warto zastanowić się nad konsultacją z elektrykiem. Jeśli po zakończeniu instalacji występują jakiekolwiek nieprawidłowości, takie jak migotanie świateł lub brak reakcji na włączniki, profesjonalista może szybko zidentyfikować problem. Również, jeśli nie czujesz się pewnie podczas diagnozowania problemów lub nie masz odpowiednich narzędzi, lepiej jest powierzyć to zadanie specjaliście. Pracując z elektrycznością, bezpieczeństwo powinno być zawsze na pierwszym miejscu.
Inne sytuacje, w których warto skonsultować się z elektrykiem, to przypadki, gdy planujesz większe zmiany w instalacji elektrycznej, takie jak dodanie nowych obwodów czy modernizacja istniejących. W takich przypadkach, elektryk może pomóc w zapewnieniu, że wszystkie prace są zgodne z lokalnymi przepisami oraz standardami bezpieczeństwa. Konsultacja z ekspertem może również pomóc w uniknięciu kosztownych błędów, które mogą wystąpić podczas samodzielnych prób naprawy czy instalacji.
Sytuacje, w których pomoc specjalisty jest niezbędna
Istnieje kilka kluczowych sytuacji, w których pomoc elektryka jest niezbędna. Po pierwsze, gdy występują problemy z zasilaniem, takie jak brak prądu w obwodzie. Po drugie, jeśli zauważysz jakiekolwiek oznaki uszkodzenia instalacji, takie jak iskrzenie, przepalenie bezpieczników lub nieprzyjemny zapach. Dodatkowo, w przypadku planowania rozbudowy instalacji elektrycznej lub dodawania nowych urządzeń, warto skonsultować się z elektrykiem, aby upewnić się, że wszystko jest zgodne z normami. Wreszcie, jeśli nie masz doświadczenia w pracy z elektrycznością, lepiej jest powierzyć prace profesjonalistom, aby uniknąć niebezpieczeństw.
Jak zintegrować nowoczesne technologie z wyłącznikiem schodowym
W dzisiejszych czasach, integracja nowoczesnych technologii z instalacjami elektrycznymi staje się coraz bardziej popularna. Zastosowanie inteligentnych wyłączników schodowych, które można zdalnie kontrolować za pomocą aplikacji na smartfonie, to doskonały sposób na zwiększenie komfortu i efektywności w zarządzaniu oświetleniem w domu. Takie rozwiązania pozwalają na programowanie harmonogramów włączania i wyłączania świateł, co może przyczynić się do oszczędności energii oraz zwiększenia bezpieczeństwa, gdyż można symulować obecność domowników, nawet gdy ich nie ma.
Warto również rozważyć integrację z systemami automatyki domowej, co umożliwia synchronizację z innymi urządzeniami, takimi jak czujniki ruchu czy systemy alarmowe. Dzięki temu, wyłącznik schodowy podwójny może stać się częścią większego ekosystemu zarządzania domem, co nie tylko zwiększa wygodę, ale także podnosi wartość nieruchomości. Przy planowaniu takich rozwiązań, warto skonsultować się z profesjonalistą, który pomoże w doborze odpowiednich urządzeń oraz ich prawidłowej instalacji, aby zapewnić optymalną funkcjonalność i bezpieczeństwo.
