Podłączenie silnika jednofazowego z dwoma kondensatorami może wydawać się skomplikowane, ale z odpowiednią wiedzą i schematem można to zrobić bez błędów. Właściwe połączenie jest kluczowe dla zapewnienia bezpieczeństwa oraz efektywności działania silnika. W tym artykule przedstawimy krok po kroku, jak prawidłowo podłączyć silnik, z uwzględnieniem wszystkich niezbędnych elementów oraz zasad bezpieczeństwa.
Ważne jest, aby znać funkcje kondensatorów oraz ich wpływ na pracę silnika. Kondensator rozruchowy pomaga uruchomić silnik, a kondensator pracy utrzymuje jego działanie. Prawidłowe zidentyfikowanie zacisków oraz ich oznaczeń jest kluczowe, aby uniknąć problemów. W przypadku wątpliwości zawsze warto skonsultować się z elektrykiem lub specjalistą ds. elektrotechniki.
Kluczowe wnioski:
- Silnik jednofazowy z dwoma kondensatorami wymaga dokładnego schematu podłączenia.
- Kondensator rozruchowy działa tylko podczas uruchamiania silnika, a kondensator pracy pozostaje podłączony przez cały czas.
- Zaciski silnika są oznaczone jako U1, U2 (uzwojenie główne) oraz Z1, Z2 (uzwojenie pomocnicze).
- Wartości pojemności kondensatorów zależą od mocy silnika i są podane na tabliczce znamionowej.
- Zmiana kierunku obrotów silnika wymaga zamiany połączeń jednego z uzwojeń.
Jak prawidłowo podłączyć silnik jednofazowy z kondensatorami dla bezpieczeństwa
Podłączenie silnika jednofazowego z dwoma kondensatorami wymaga dużej uwagi i przestrzegania zasad bezpieczeństwa. Właściwe połączenie to klucz do uniknięcia potencjalnych zagrożeń, takich jak zwarcia czy uszkodzenie urządzeń. Niezbędne jest, aby przed rozpoczęciem pracy dokładnie zrozumieć, jak poszczególne elementy współdziałają ze sobą oraz jakie zasady należy przestrzegać, aby zminimalizować ryzyko wypadków.
Nieprawidłowe połączenia mogą prowadzić do poważnych problemów, takich jak przegrzewanie się silnika czy uszkodzenie kondensatorów. Dlatego tak istotne jest, aby przed przystąpieniem do podłączenia silnika upewnić się, że wszystkie elementy są odpowiednio oznaczone i zrozumiane. W przypadku jakichkolwiek wątpliwości, zawsze warto skonsultować się z elektrykiem lub specjalistą ds. elektrotechniki, aby uniknąć błędów, które mogą prowadzić do niebezpieczeństwa.
Zrozumienie funkcji kondensatorów w silniku jednofazowym
Kondensatory odgrywają kluczową rolę w funkcjonowaniu silnika jednofazowego. W silnikach tego typu zwykle stosuje się dwa rodzaje kondensatorów: kondensator rozruchowy i kondensator pracy. Kondensator rozruchowy jest aktywowany podczas uruchamiania silnika, a jego zadaniem jest zapewnienie dodatkowego momentu obrotowego. Po osiągnięciu określonych obrotów, kondensator ten jest odłączany przez wyłącznik odśrodkowy.
Wymagane narzędzia i materiały do podłączenia silnika
Aby prawidłowo podłączyć silnik jednofazowy, będziesz potrzebować kilku niezbędnych narzędzi i materiałów. Do podstawowych narzędzi należą: wkrętarka, śrubokręt, a także miernik napięcia. Wśród materiałów znajdziesz kondensatory, przewody oraz złącza. Oto lista niezbędnych elementów:
- Kondensator rozruchowy, np. 400 µF, 400 V
- Kondensator pracy, np. 60 µF, 450 V
- Przewody o odpowiedniej grubości, np. 1,5 mm²
- Wyłącznik odśrodkowy do kondensatora rozruchowego
Krok po kroku: Schemat podłączenia silnika z dwoma kondensatorami

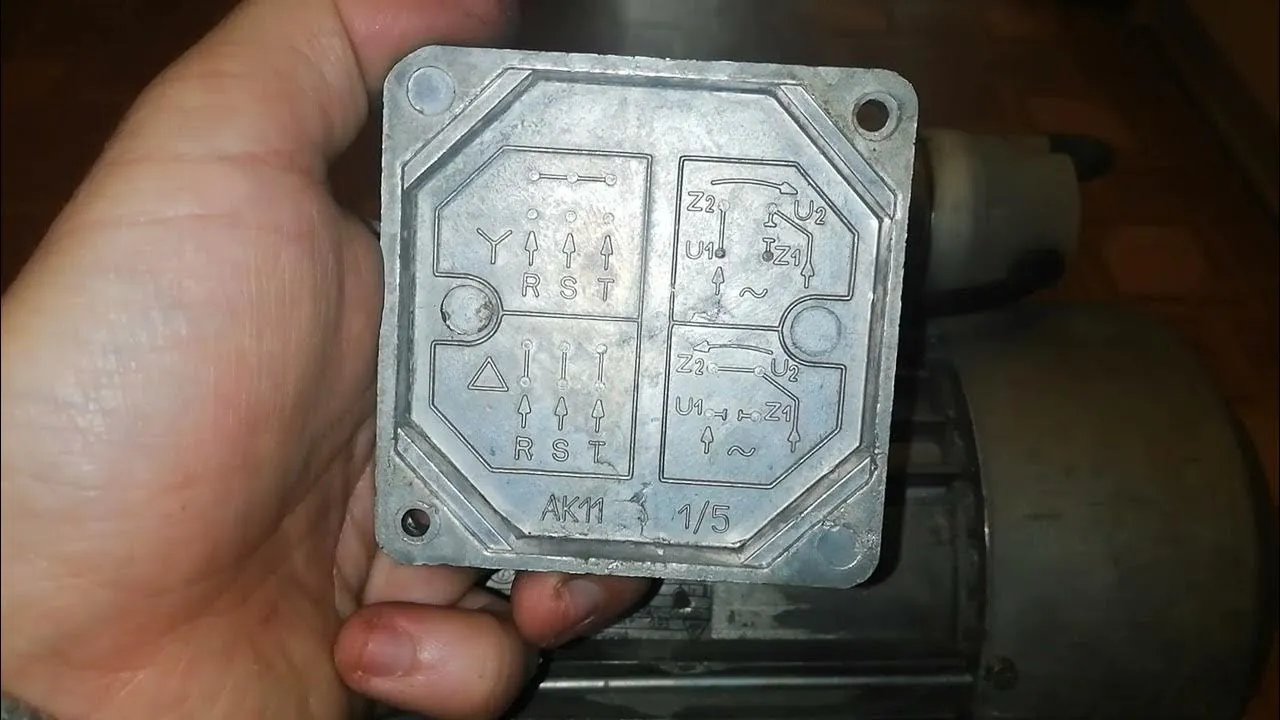

Podłączenie silnika jednofazowego z dwoma kondensatorami wymaga precyzyjnego przestrzegania schematu, aby zapewnić prawidłowe działanie silnika. Proces ten składa się z kilku kluczowych etapów, które należy wykonać w odpowiedniej kolejności. Pierwszym krokiem jest zidentyfikowanie zacisków silnika, które są zazwyczaj oznaczone jako U1, U2 (uzwojenie główne) oraz Z1, Z2 (uzwojenie pomocnicze). Następnie można przystąpić do podłączenia kondensatorów.
W przypadku podłączenia kondensatora pracy, należy go umieścić między zaciskami U2 i Z2. Kondensator rozruchowy podłącza się równolegle do kondensatora pracy, ale przez wyłącznik odśrodkowy, który odłącza go po osiągnięciu określonych obrotów. Zaciski U1 i Z1 są następnie podłączane do zasilania przez wyłącznik silnikowy. Ważne jest, aby upewnić się, że wszystkie połączenia są solidne i dobrze izolowane, aby uniknąć zwarcia.
| Zacisk | Funkcja |
| U1 | Podłączenie do zasilania |
| U2 | Uzwojenie główne |
| Z1 | Uzwojenie pomocnicze |
| Z2 | Podłączenie kondensatora pracy |
Opis zacisków silnika i ich oznaczenia
Każdy zacisk silnika ma swoją specyficzną funkcję, co jest kluczowe dla prawidłowego podłączenia. Zacisk U1 służy do podłączenia zasilania, natomiast U2 jest odpowiedzialny za uzwojenie główne, które napędza silnik. Zaciski Z1 i Z2 są związane z uzwojeniem pomocniczym oraz kondensatorami. Zrozumienie tych oznaczeń jest niezbędne, aby uniknąć błędów podczas podłączania silnika.
Schemat podłączenia kondensatorów do silnika
Podczas podłączania kondensatorów do silnika, kondensator pracy powinien być umieszczony między zaciskami U2 i Z2, co pozwala na ciągłe zasilanie silnika. Kondensator rozruchowy należy podłączyć równolegle do kondensatora pracy, ale przez wyłącznik odśrodkowy, który automatycznie odłącza go po osiągnięciu określonych obrotów. Prawidłowe podłączenie kondensatorów jest kluczowe dla efektywnego działania silnika, ponieważ zapewnia odpowiednie przesunięcie fazy.
Bezpieczne podłączenie silnika: Kluczowe zasady i środki ostrożności
Podczas podłączania silnika jednofazowego z dwoma kondensatorami niezwykle ważne jest przestrzeganie zasad bezpieczeństwa, aby uniknąć wypadków. Przed rozpoczęciem pracy należy zawsze upewnić się, że zasilanie jest wyłączone. Warto także zadbać o odpowiednie zabezpieczenia, takie jak rękawice i okulary ochronne, które mogą zapobiec urazom. Niezbędne jest również, aby miejsce pracy było dobrze oświetlone i wolne od zbędnych przedmiotów, co zminimalizuje ryzyko potknięcia się lub uszkodzenia sprzętu.
Innym kluczowym aspektem jest unikanie pracy w wilgotnych warunkach, ponieważ może to prowadzić do zwarć. Należy także regularnie sprawdzać stan przewodów i złączek, aby upewnić się, że nie są one uszkodzone. W przypadku jakichkolwiek wątpliwości co do połączeń, warto skonsultować się z profesjonalnym elektrykiem. Pamiętaj, że bezpieczeństwo powinno być zawsze na pierwszym miejscu, a nieprawidłowe podłączenie może prowadzić do poważnych uszkodzeń sprzętu lub zagrożeń dla zdrowia.
Jak unikać najczęstszych błędów podczas podłączania silnika
Podczas podłączania silnika jednofazowego z dwoma kondensatorami łatwo popełnić kilka typowych błędów, które mogą prowadzić do problemów. Jednym z najczęstszych jest niewłaściwe podłączenie kondensatorów, co może skutkować ich uszkodzeniem lub nieprawidłowym działaniem silnika. Inny błąd to pominięcie wyłącznika odśrodkowego, który jest kluczowy dla prawidłowego działania kondensatora rozruchowego. Ważne jest także, aby nie używać kondensatorów elektrolitycznych, które mogą być niebezpieczne w tej aplikacji.
Co zrobić w przypadku nieprawidłowego działania silnika
Jeśli po podłączeniu silnika jednofazowego z dwoma kondensatorami występują problemy z jego działaniem, warto przeprowadzić kilka kroków diagnostycznych. Po pierwsze, sprawdź, czy wszystkie połączenia są prawidłowe i dobrze zabezpieczone. Upewnij się, że kondensatory są odpowiednio podłączone – kondensator pracy powinien być połączony między zaciskami U2 i Z2, a kondensator rozruchowy równolegle do kondensatora pracy. Jeśli silnik nie startuje, sprawdź również, czy wyłącznik odśrodkowy działa poprawnie i czy nie jest uszkodzony.
W przypadku, gdy silnik działa, ale nie osiąga pełnych obrotów, może to oznaczać, że kondensatory są niewłaściwie dobrane do mocy silnika. Sprawdź również, czy zasilanie jest odpowiednie i zgodne z wymaganiami silnika. Jeśli te kroki nie przynoszą rezultatów, warto skonsultować się z elektrykiem, który pomoże zidentyfikować i usunąć problem.
Praktyczne wskazówki dotyczące zamiany połączeń uzwojeń

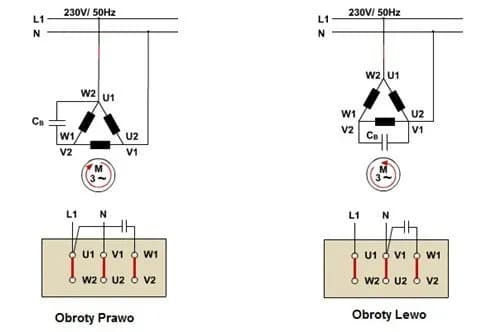

Aby zmienić kierunek obrotów silnika jednofazowego z dwoma kondensatorami, kluczowe jest prawidłowe zamienienie połączeń uzwojeń. Najpierw należy zidentyfikować odpowiednie zaciski na tabliczce zaciskowej, zazwyczaj oznaczone jako U2 i Z1. Zmiana położenia mostków między tymi zaciskami pozwoli na odwrócenie kierunku obrotów silnika. Ważne jest, aby upewnić się, że wszystkie połączenia są dobrze zabezpieczone po dokonaniu zmian, aby uniknąć luzów, które mogą prowadzić do nieprawidłowego działania.
Po zamianie połączeń, warto przeprowadzić test działania silnika, aby upewnić się, że kierunek obrotów jest zgodny z oczekiwaniami. Pamiętaj, że przed dokonaniem jakichkolwiek zmian w połączeniach, zawsze należy wyłączyć zasilanie, aby zapewnić bezpieczeństwo. W razie wątpliwości, warto skonsultować się z profesjonalnym elektrykiem, który pomoże w poprawnym wykonaniu zamiany połączeń.
Jak efektywnie utrzymać silnik jednofazowy z kondensatorami
Aby zapewnić długotrwałe i bezawaryjne działanie silnika jednofazowego z dwoma kondensatorami, kluczowe jest regularne przeprowadzanie konserwacji. Warto zwrócić uwagę na stan kondensatorów, które z czasem mogą ulegać degradacji. Regularne sprawdzanie ich pojemności oraz wymiana na nowe, zgodne z parametrami silnika, może znacząco poprawić jego wydajność. Ponadto, warto zainwestować w system monitorowania, który pozwoli na bieżąco śledzić parametry pracy silnika, takie jak temperatura czy natężenie prądu.
Inwestycje w nowoczesne technologie, takie jak czujniki do monitorowania stanu uzwojeń, mogą pomóc w zapobieganiu awariom i wydłużeniu żywotności silnika. Dzięki tym rozwiązaniom, użytkownicy mogą z wyprzedzeniem reagować na potencjalne problemy, co przekłada się na mniejsze koszty eksploatacji i większą efektywność energetyczną. Warto również rozważyć szkolenie personelu w zakresie obsługi i konserwacji silników, co przyczyni się do lepszego zarządzania urządzeniem i zwiększenia bezpieczeństwa pracy.
