Podłączenie miernika uniwersalnego, znanego również jako multimetr, jest kluczowe dla uzyskania dokładnych pomiarów elektrycznych. Właściwe ustawienie i podłączenie przewodów zapewnia nie tylko precyzyjność wyników, ale także bezpieczeństwo użytkownika. W tym artykule przedstawimy, jak prawidłowo podłączyć miernik do pomiaru napięcia, prądu oraz oporu, a także omówimy najczęstsze błędy, które mogą prowadzić do pomyłek.
Znajomość odpowiednich procedur i zasad działania multimetru pozwoli uniknąć wielu problemów i zwiększy efektywność pracy. Zrozumienie, jak właściwie korzystać z tego narzędzia, jest niezbędne dla każdego, kto zajmuje się elektroniką czy elektrycznością, zarówno amatorsko, jak i profesjonalnie.
Najistotniejsze informacje:
- Multimetr wymaga odpowiedniego ustawienia trybu i zakresu przed każdym pomiarem.
- Czerwony przewód zazwyczaj oznacza biegun dodatni, a czarny – biegun ujemny.
- Podczas pomiaru napięcia, prądu i oporu należy używać odpowiednich gniazd w mierniku.
- Przy pomiarze prądu ważne jest, aby podłączyć multimetr szeregowo do obwodu.
- Przed pomiarem oporu, zasilanie obwodu powinno być odłączone, aby uniknąć uszkodzenia miernika.
- Regularne sprawdzanie stanu kabli i połączeń jest kluczowe dla uzyskania dokładnych wyników.
- Unikanie typowych błędów przy podłączaniu multimetru może znacznie poprawić jakość pomiarów.

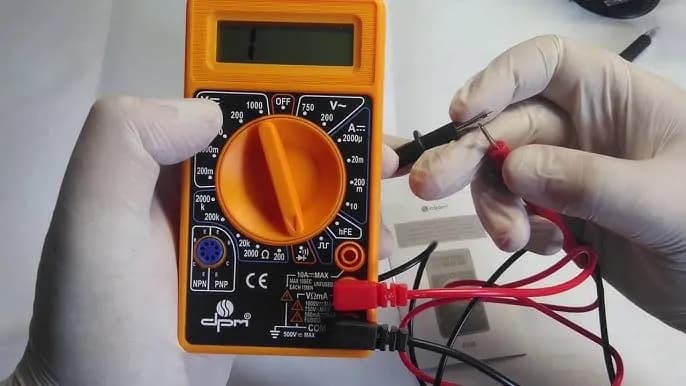

Jak prawidłowo podłączyć miernik uniwersalny do pomiaru napięcia
Aby poprawnie podłączyć miernik uniwersalny do pomiaru napięcia, należy przestrzegać kilku kluczowych zasad. Przede wszystkim, przed rozpoczęciem pomiaru, upewnij się, że multimetr jest ustawiony na odpowiedni tryb oraz zakres. Czerwony przewód powinien być podłączony do gniazda oznaczonego jako „V” lub „VΩ”, a czarny do gniazda „COM”. W przypadku pomiaru napięcia stałego (DC) ustaw przełącznik na pozycję „V” z poziomą kreską, a dla napięcia zmiennego (AC) na „V” z falą.
Ważne jest również, aby przed pomiarem napięcia w gniazdku elektrycznym upewnić się, że multimetr jest ustawiony na odpowiedni zakres napięcia zmiennego. Nieprzestrzeganie tych zasad może prowadzić do błędnych wyników lub uszkodzenia urządzenia. Zawsze pamiętaj o bezpieczeństwie i nie dotykaj końcówek kabli podczas pomiaru, aby uniknąć ryzyka porażenia prądem.
Wybór odpowiednich gniazd do pomiaru napięcia i ich oznaczenia
W multimetrach dostępne są różne gniazda, które mają swoje specyficzne oznaczenia. Zrozumienie tych oznaczeń jest kluczowe dla prawidłowego podłączenia urządzenia. Gniazdo oznaczone jako „V” lub „VΩ” jest przeznaczone do pomiaru napięcia, natomiast gniazdo „COM” służy jako wspólny punkt odniesienia dla wszystkich pomiarów. Użycie niewłaściwego gniazda może prowadzić do błędnych pomiarów lub uszkodzenia multimetru.
| Oznaczenie | Funkcja |
| V | Pomiar napięcia stałego (DC) |
| V~ | Pomiar napięcia zmiennego (AC) |
| VΩ | Pomiar napięcia oraz oporu elektrycznego |
| COM | Wspólny punkt odniesienia dla wszystkich pomiarów |
Jak podłączyć miernik uniwersalny do pomiaru prądu z zachowaniem bezpieczeństwa
Podczas podłączania miernika uniwersalnego do pomiaru prądu, kluczowe jest przestrzeganie zasad bezpieczeństwa oraz prawidłowe wykonanie połączeń. Przede wszystkim, upewnij się, że multimetr jest ustawiony na odpowiedni tryb pomiarowy, czyli na „A” dla prądu stałego (DC) lub „A~” dla prądu zmiennego (AC). Pamiętaj, aby czerwony przewód podłączyć do gniazda oznaczonego „A” lub „mA”, a czarny do gniazda „COM”. Ważne jest, aby podłączać miernik szeregowo do obwodu, co oznacza, że prąd musi przepływać przez miernik.
Przed rozpoczęciem pomiaru, zawsze zaczynaj od najwyższego zakresu, a następnie stopniowo go zmniejszaj, aby uzyskać dokładniejsze wyniki. Podczas pomiarów prądu należy zachować szczególną ostrożność, aby uniknąć zwarcia lub uszkodzenia urządzenia. Upewnij się, że nie dotykasz końcówek kabli podczas pomiaru, co może prowadzić do niebezpiecznych sytuacji. Dobrze jest również regularnie sprawdzać stan kabli, aby zapewnić ich prawidłowe działanie.Kluczowe zasady podłączania multimetru do pomiaru prądu
Podczas podłączania multimetru do pomiaru prądu, istnieje kilka kluczowych zasad, których należy przestrzegać. Po pierwsze, zawsze upewnij się, że multimetr jest ustawiony na odpowiedni tryb pomiaru prądu. Po drugie, pamiętaj o podłączeniu przewodów do odpowiednich gniazd, aby uniknąć błędów. Ważne jest również, aby nie podłączać multimetru do obwodu zasilanego, gdyż może to prowadzić do uszkodzenia urządzenia lub zagrożenia dla bezpieczeństwa użytkownika.
- Ustaw multimetr na odpowiedni zakres pomiaru prądu przed rozpoczęciem pomiarów.
- Podłącz czerwony przewód do gniazda „A” i czarny do „COM”.
- Sprawdź stan przewodów przed każdym pomiarem, aby zapewnić ich bezpieczeństwo.
Czytaj więcej: Jak podłączyć przekaźnik do świateł dziennych - uniknij typowych błędów
Jak prawidłowo podłączyć miernik do pomiaru oporu elektrycznego
Aby prawidłowo podłączyć miernik uniwersalny do pomiaru oporu elektrycznego, należy wykonać kilka kluczowych kroków. Przede wszystkim, przed rozpoczęciem pomiaru, upewnij się, że zasilanie obwodu jest odłączone. To ważne, aby uniknąć uszkodzenia multimetru oraz zapewnić bezpieczeństwo użytkownika. Czerwony przewód powinien być podłączony do gniazda oznaczonego jako „VΩ”, a czarny do gniazda „COM”. Po podłączeniu przewodów, ustaw multimetr na odpowiedni tryb pomiaru oporu.
Podczas pomiaru oporu, zawsze sprawdzaj stan przewodów, aby upewnić się, że nie są uszkodzone. Uszkodzone kable mogą prowadzić do błędnych wyników pomiarów. Pamiętaj również, aby nie dotykać końcówek przewodów podczas pomiaru, co może wpłynąć na dokładność wyników. Właściwe podłączenie kabli oraz ich stan są kluczowe dla uzyskania wiarygodnych pomiarów oporu elektrycznego.
Ważne kroki przed pomiarem oporu, aby uniknąć uszkodzeń
Przed przystąpieniem do pomiaru oporu elektrycznego, istotne jest wykonanie kilku krytycznych kroków. Po pierwsze, zawsze odłącz zasilanie obwodu, aby zapobiec uszkodzeniu multimetru. Po drugie, upewnij się, że przewody są w dobrym stanie, a ich połączenia są pewne. Ważne jest również, aby dobrze zrozumieć, jakie wartości oporu chcesz zmierzyć, aby odpowiednio ustawić multimetr. Te kroki pomogą uniknąć nieprawidłowych wyników oraz potencjalnych uszkodzeń urządzenia.
- Odłącz zasilanie obwodu przed pomiarem oporu.
- Sprawdź stan przewodów i upewnij się, że są one dobrze podłączone.
- Ustaw multimetr na odpowiedni tryb pomiaru oporu.
Jak rozwiązywać najczęstsze problemy podczas korzystania z multimetru
Podczas korzystania z miernika uniwersalnego użytkownicy często napotykają różne problemy, które mogą wpłynąć na dokładność pomiarów. Jednym z najczęstszych problemów jest nieprawidłowe ustawienie trybu pomiarowego. Upewnij się, że multimetr jest ustawiony na odpowiedni tryb, na przykład „V” dla napięcia, „A” dla prądu lub „Ω” dla oporu. Innym częstym błędem jest niewłaściwe podłączenie przewodów, co może prowadzić do błędnych wyników lub nawet uszkodzenia urządzenia.Innym problemem, który może wystąpić, jest zły stan przewodów. Uszkodzone lub zużyte kable mogą prowadzić do nieprawidłowych pomiarów. Regularne sprawdzanie stanu przewodów oraz ich połączeń jest kluczowe dla uzyskania dokładnych wyników. Jeśli podczas pomiaru zauważysz jakiekolwiek nieprawidłowości, na przykład skaczące wartości na wyświetlaczu, warto sprawdzić wszystkie połączenia i ustawienia.
Wskazówki dotyczące diagnozowania błędów w pomiarach
Aby skutecznie diagnozować błędy w pomiarach przy użyciu multimetru, warto przestrzegać kilku praktycznych wskazówek. Po pierwsze, zawsze upewnij się, że multimetr jest w odpowiednim trybie pomiarowym, zanim przystąpisz do pomiarów. Po drugie, sprawdź, czy przewody są prawidłowo podłączone i w dobrym stanie. Jeśli wyniki są nieprawidłowe, spróbuj podłączyć miernik do innego obwodu, aby sprawdzić, czy problem dotyczy samego urządzenia czy obwodu, który mierzysz. Te kroki pomogą w szybkiej identyfikacji i rozwiązaniu problemów.
- Upewnij się, że multimetr jest ustawiony na odpowiedni tryb pomiarowy.
- Sprawdź stan przewodów i ich połączenia przed każdym pomiarem.
- Jeśli wyniki są nieprawidłowe, podłącz miernik do innego obwodu.
Jakie są najczęstsze błędy przy podłączaniu miernika uniwersalnego
Podczas podłączania miernika uniwersalnego użytkownicy często popełniają kilka typowych błędów, które mogą prowadzić do nieprawidłowych pomiarów lub uszkodzenia urządzenia. Jednym z najczęstszych błędów jest podłączenie czerwonego przewodu do gniazda „COM” zamiast do gniazda oznaczonego „V” lub „A”. Taki błąd może spowodować, że multimetr nie będzie w stanie poprawnie zmierzyć napięcia ani prądu, co prowadzi do błędnych wyników. Innym powszechnym błędem jest nieodłączenie zasilania obwodu przed pomiarem oporu, co może uszkodzić multimetr.
Nieprawidłowe ustawienie trybu pomiarowego to kolejny częsty problem. Użytkownicy mogą zapomnieć przełączyć multimetr na odpowiedni tryb przed dokonaniem pomiaru, co skutkuje błędnymi odczytami. Warto również pamiętać o sprawdzeniu stanu przewodów przed ich użyciem, ponieważ uszkodzone kable mogą prowadzić do nieprawidłowych pomiarów. Świadomość tych błędów i ich konsekwencji pomoże w uzyskaniu dokładnych wyników oraz wydłuży żywotność urządzenia.
Jak unikać typowych pomyłek i poprawić dokładność pomiarów
Aby uniknąć typowych błędów przy podłączaniu multimetru, warto przestrzegać kilku prostych zasad. Przede wszystkim, zawsze upewniaj się, że przewody są prawidłowo podłączone do odpowiednich gniazd. Dobrą praktyką jest również sprawdzenie, czy multimetr jest ustawiony na właściwy tryb pomiaru przed rozpoczęciem pomiarów. Regularne kontrolowanie stanu przewodów oraz ich połączeń pomoże uniknąć problemów. Warto także wykonywać pomiary w dobrze oświetlonym miejscu, aby zminimalizować ryzyko błędów.
- Sprawdzaj, czy czerwony przewód jest podłączony do odpowiedniego gniazda.
- Upewnij się, że multimetr jest ustawiony na właściwy tryb przed pomiarem.
- Regularnie kontroluj stan przewodów, aby uniknąć uszkodzeń.
Jak wykorzystać multimetr w zaawansowanych projektach elektronicznych
W miarę jak zdobywasz doświadczenie w korzystaniu z miernika uniwersalnego, możesz zacząć wykorzystywać go w bardziej zaawansowanych projektach elektronicznych. Na przykład, multimetr może być niezwykle przydatny w diagnostyce i naprawie układów elektronicznych, takich jak płyty główne komputerów czy zasilacze. Dzięki umiejętnościom pomiaru napięcia, prądu i oporu, możesz szybko identyfikować uszkodzone komponenty, co znacznie przyspiesza proces naprawy. Zrozumienie, jak różne parametry wpływają na działanie układów, pozwala na lepsze projektowanie i optymalizację.
Dodatkowo, w erze Internetu Rzeczy (IoT), multimetry mogą być używane do testowania i kalibracji sensorów oraz urządzeń, które są częścią inteligentnych systemów. W miarę jak technologia rozwija się, umiejętność korzystania z multimetru w kontekście takich projektów staje się coraz bardziej cenna. Warto również rozważyć naukę programowania mikrokontrolerów, co w połączeniu z umiejętnością pomiarów elektrycznych, otworzy przed Tobą nowe możliwości w zakresie tworzenia innowacyjnych rozwiązań elektronicznych.
